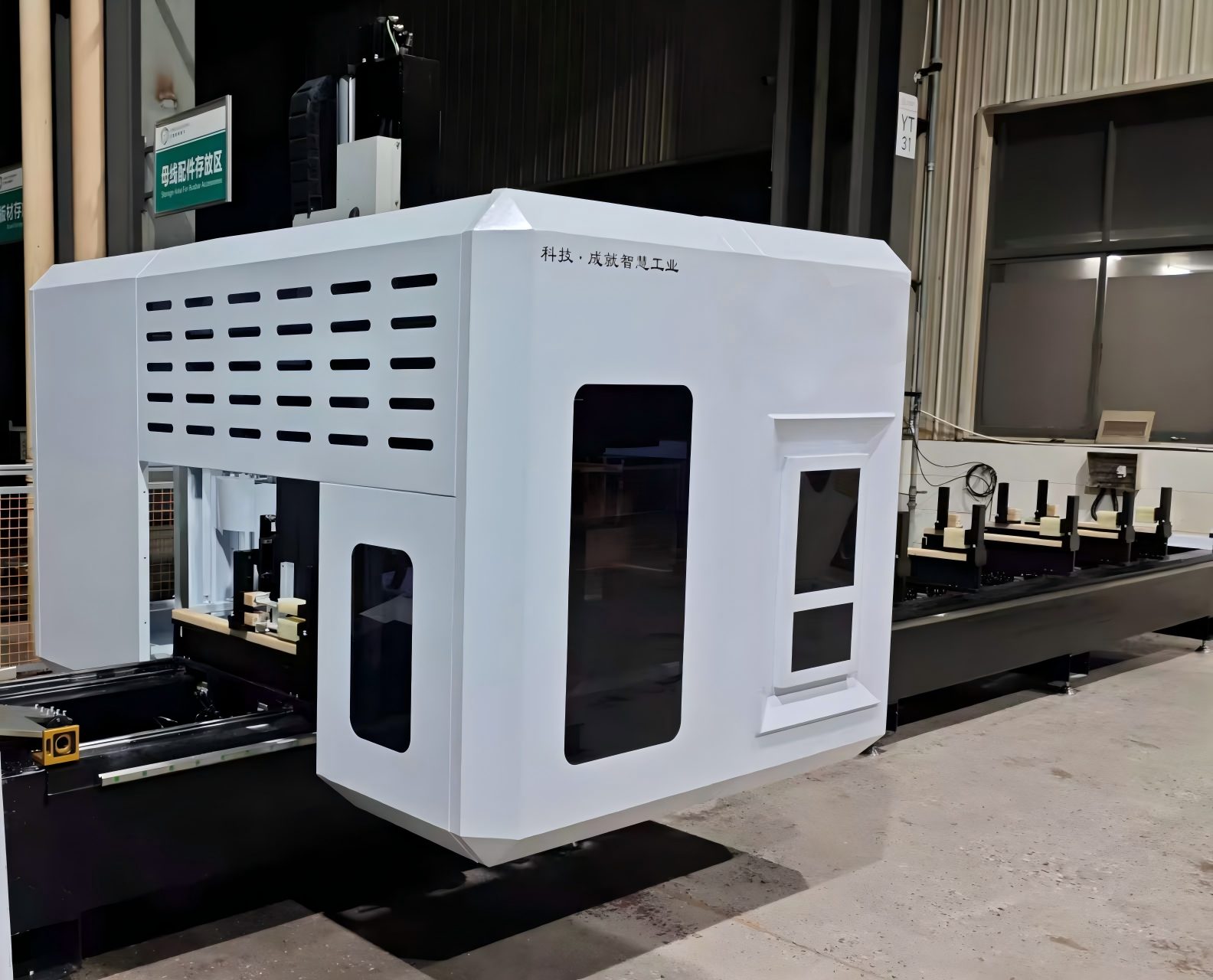

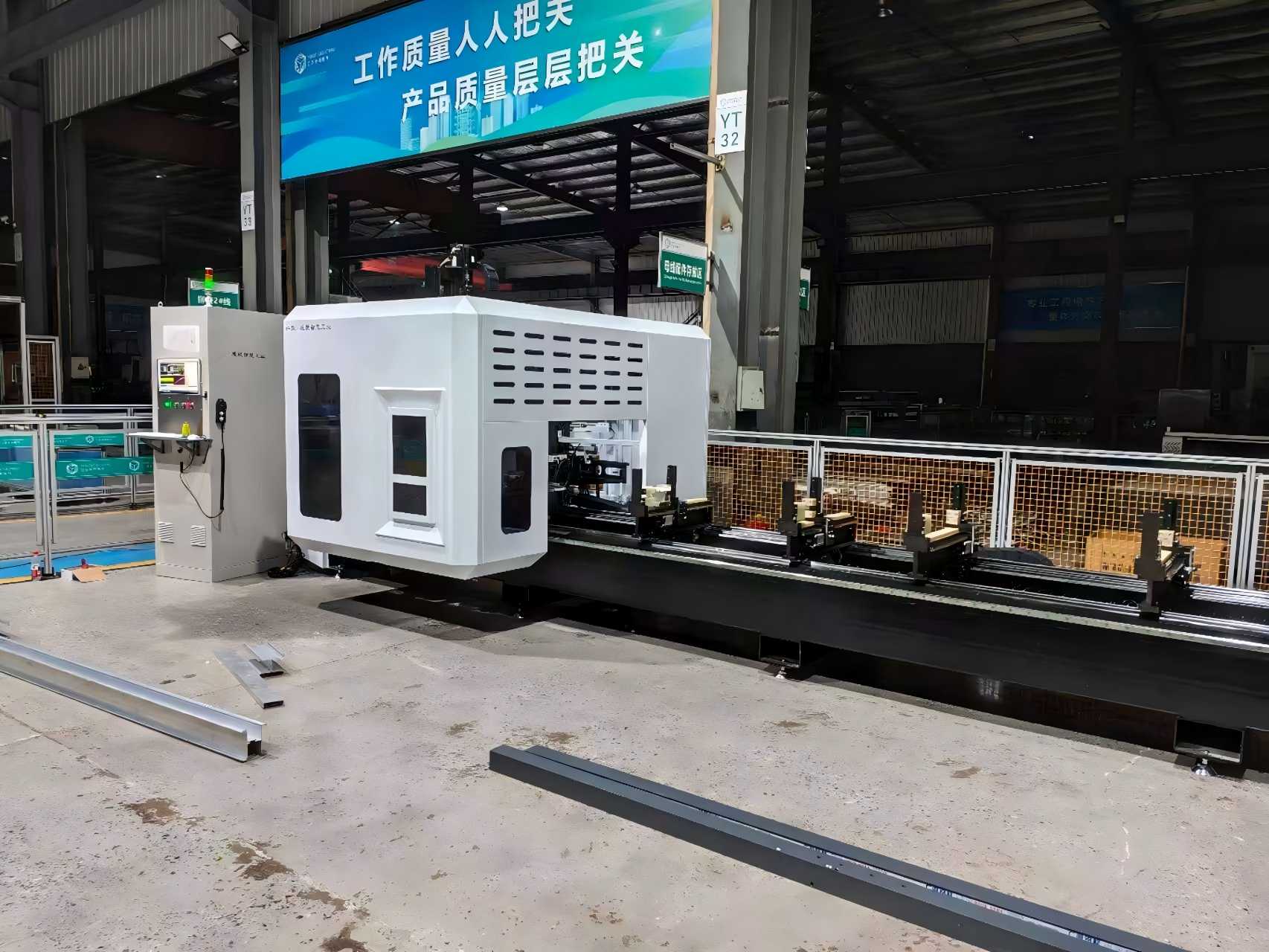

カーテンウォール加工用高速5軸ガントリーマシニングセンター

当社の高剛性 5 軸ガントリー マシニング センターは、建築カーテン ウォールおよびファサード業界専用に設計されています。大型アルミニウムプロファイル、ユニット化されたカーテンウォールパネル、複雑な形状の加工に優れており、位置決め精度は±0.05mmです。高速フライス加工、穴あけ、タッピング、切断用に設計されており、優れた表面品質を確保しながら製造効率を大幅に向上させます。 CE認定を取得しており、包括的なアフターサポートが提供されます。

主な特長

• 5 軸同時加工 – 複雑なファサード形状や 3D 輪郭に最適です。

  耐久性の高いガントリー構造 – 高い剛性と優れた振動減衰により、長期にわたる精度を実現します。

  大判加工エリア - 特大のカーテンウォール パネル、マリオン、欄間をサポートします。

  高速スピンドル – アルミニウムおよび鋼のプロファイル加工に最適化されています。

  自動ツールチェンジャー (ATC) – ダウンタイムを削減し、生産性を向上させます。

  ユーザーフレンドリーな CNC システム – 主流の CAD/CAM ソフトウェアと互換性があります。

  カスタマイズ可能な構成 – 世界中の請負業者が利用できる OEM/ODM ソリューション。




技術仕様

仕組み

CAD/CAM入力

カーテン ウォール パネルまたはアルミニウム プロファイルは、まず CAD (LogiKal、SchüCal、SolidWorks など) でモデル化されます。

CAM ソフトウェアは、3D モデルを、切削角度、送り速度、主軸速度、工具交換シーケンスを含むツールパスと G コードに変換します。

2. ワークをクランプする

長いアルミニウム/スチールのカーテンウォール プロファイルや大きなファサード パネルは、CNC 制御の可動クランプを使用してマシン ベッドに固定されます。

クランプは衝突を回避し、部品を変形させることなく保持するために自動位置決めされます。

3. ガントリー構造が X / Y に移動

この機械はブリッジ型ガントリーを使用しています。

X 軸 = ガントリーはプロファイル/パネルの長さに沿って移動します

Y 軸 = 加工ヘッドが幅全体に移動します

Z軸 = 主軸が上下に移動

これにより、特大のカーテン ウォール パーツに広くてオープンな作業領域が提供されます。

4. 2つの回転軸がスピンドルを傾けます

X/Y/Z に加えて、マシンには次の機能があります。

A 軸 = X 周りの傾き

C 軸 = Z を中心に回転

(またはヘッドのデザインに応じて B/C)

そのため、スピンドルは部品のクランプを解除することなく、複合マイター、角度の付いた排水穴、3D ファサードの輪郭、側面フィーチャを切断できます。

5. 5軸同時切削

CNC コントローラーは直線軸と回転軸を一緒に駆動します。

工具は表面に対して最適な角度に保たれます → 仕上げがより滑らかになり、ビビリが少なくなり、再固定が不要になります。

1 つのセットアップでの一般的な操作:

エンドミル加工

穴あけ・タップ加工

溝入れ加工

マイターカット

鋸刃切断

複雑なファサードの 3D 輪郭フライス加工

6. 自動工具交換

工具はマガジンに保管されます（ドリル、エンドミル、タップ、鋸刃）。

ATC はプログラム中に工具を自動的に交換するため、オペレータの介入なしに 1 つのカーテン ウォール プロファイルを完全に加工できます。

7. 工程内チェック＆出力

プローブ/エンコーダは位置とツールの状態をチェックします。

CNC はリアルタイムで偏差を補正します。

結果: 正確な穴、溝、複雑な角度を備えた完成したカーテン ウォール マリオン、欄間、またはファサード パネルが完成し、組み立ての準備が整います。

主な適用範囲

の典型的なアプリケーションカーテンウォール用5軸ガントリーマシニングセンター含む：

1. 高層ビルユニット化アルミカーテンウォールフレーム
2. 隠しフレームおよび露出フレームのガラスファサード押し出し材
3. カーテンウォールのコーナージョイントと特殊な形状のファサードプロファイル
4. サンルーム、天窓、大きなアルミニウム製の窓とドアのプロファイル
5. 点支持ガラスカーテンウォールアルミニウム支持ブラケット
6. 工業用アルミニウムのファサードと装飾的なスチール製の壁のプロファイル
7. 航空宇宙用軽量アルミニウム プロファイル (業界を超えた互換性)

適切な原材料: 6063 アルミニウム合金、中空押出材、固体アルミニウム、薄肉鋼、PVC 建築用プロファイル。

アプリケーションシナリオ

カーテンウォールのユニット化生産

建築ファサードパネル

アルミニウム製マリオンと欄間

複雑なカーテンウォールの形状

ガラスカーテンウォール溝加工

スチールカーテンウォール構造フレーム
