5軸CNC複合マイターソー

当社の Lebulang ブランドの 5 軸 CNC 複合マイターソーは、アルミニウムキャビネットフレーム、窓プロファイル、ドアフレーム、建築用カーテンウォールシステムの大量精密切断用に特別に設計されています。強力な 5 軸 CNC システムと 22.5° ～ 135° の広い回転範囲を備えたこの機械は、比類のない速度、精度、一貫性であらゆる複合角度の切断を処理します。現代のアルミニウム製造ワークショップに最適です。当社の工場は済南にあります。

お問い合わせを送信

製品説明

窓やドアの加工機械で 30 年近くの工場経験を持つ中国を拠点とする専門メーカーである Lebulang Machine によって製造されたこの 5 軸 CNC 複合マイターソーは、キャビネットフレーム、カーテンウォールファサード、建築用押し出し材に使用されるアルミニウムプロファイルを切断するために設計されています。この機械は、外側 22.5° から内側 135° までの水平マイター角度と 45° から 90° までの垂直ベベル角度をカバーしており、1 回の操作で複合角度の切断が可能です。

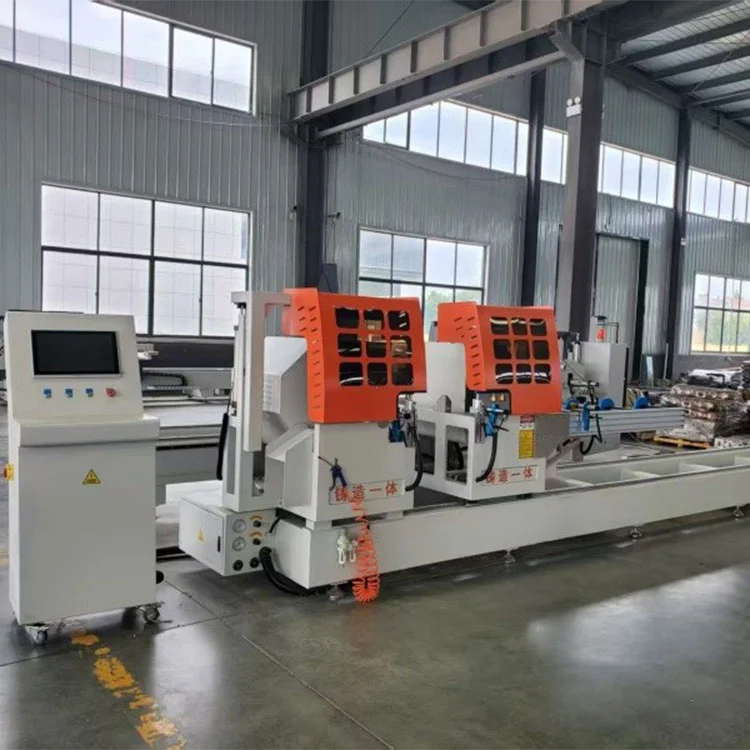

この鋸は、2 つの独立したカッティングヘッド (固定左ヘッドと電動右ヘッド) を備えており、最大 6000 mm のプロファイル長に対応します。アップストロークラジアル送り機構は旋回運動と直線運動を組み合わせて、切断能力を最大化します。切断面は 90°で 200mm × 200mm に達し、Ø600mm のブレードを駆動する 3kW のこぎりモーターによって駆動されます。

制御は、5 軸すべてにブラシレスサーボモーターを備えた産業用 CNC システムを通じて管理されます。 15 インチのユーザーフレンドリーなタッチスクリーンは、角度、長さ、切断モードのプログラミングのための USB および LAN データ転送をサポートしています。このシステムには長さと角度の偏差を自動的に補正する機能が含まれており、手動による調整と材料の無駄が削減されます。

標準構成は 380V 三相電源で作動し、作動圧力は 0.6 ～ 0.8 MPa です。オプションのアクセサリには、ラベルプリンター、集塵機、最大 8000 mm までの拡張材料サポートラック、および大量生産のための自動供給システムが含まれます。

この機械は CE および ISO 認定を受けています。 OEMおよびカスタマイズされた仕様がサポートされています。 Lebulang Machine は、メンテナンスのしやすさを重視した設計で、この機器を工場から直接供給し、追加費用なしでリモート設置ガイドを提供します。

22.5°--135°アルミニウムキャビネットフレームの特徴と利点

1. 5軸CNC知能制御システム

産業用CNCコントローラーを搭載し、ブラシレスサーボモーター5 軸すべてに対応し、スムーズで正確、再現性のある動きを保証します。

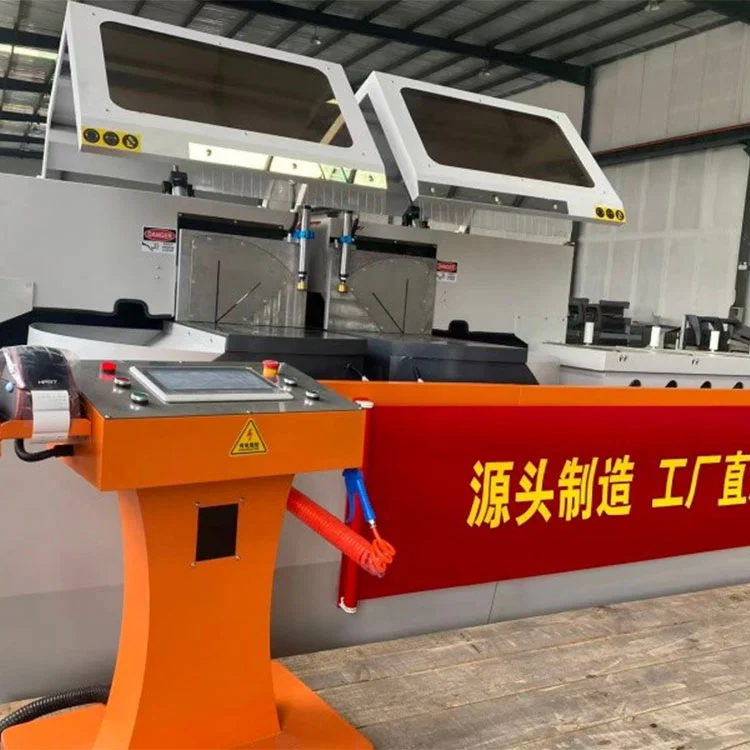

15インチのタッチスクリーンユーザーフレンドリーなインターフェースにより、角度、長さ、切断モードを数分でプログラムできます。 USB/LANデータ転送をサポートします。
内蔵自動補正長さと角度の誤差を修正し、手動による調整を排除し、材料の無駄を削減します。

2. 比類のない角度の多様性 (22.5° ～ 135°)

水平回転: 22.5° (外側) ～ 135° (内側) のマイター角度の組み合わせは無制限です。
垂直方向の傾き: ベベルカットの場合は 45°～-90°、複雑な 2D 複合角度のカットを 1 回のパスで可能にします。
に最適アルミニウムキャビネットフレームコーナー、ドアフレームマイター、カスタム建築プロファイル.

3. デュアルヘッド高能率切削

2 つの独立したカッティングヘッド (左側は固定、右側は電動)同期または個別の操作.
最大切断長さ:6000mm;キャビネットフレームやカーテンウォール用の大型アルミニウムプロファイルを扱います。
アップストローク切削サイクルラジアル送り付き: 旋回運動と直線運動を組み合わせて、最大の切削能力を実現します。

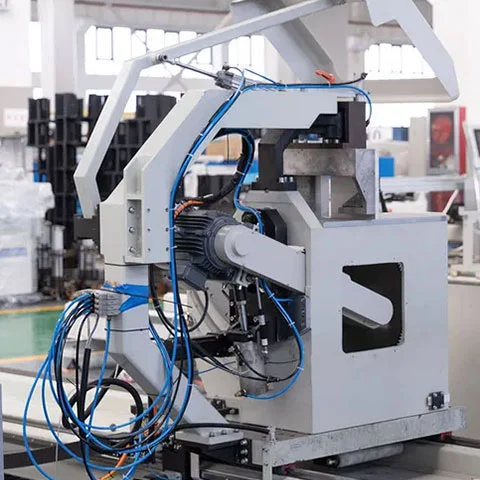

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22.5°--135°アルミニウムキャビネットフレーム

型番	LBL2H-5CNC-600*6000
自動グレード	自動
CNCかどうか	CNC
電圧	380V
CNC両頭カッティングソー	アルミニウム製の窓とドア
応用産業	カーテンウォールファサード製造業
CNC軸番号	5
鋸刃送り方向	下側から
鋸刃の直径	600mm
アルミニウム原料の最大長さ	5000mm
サーボシステム	シュナイダー
輸送パッケージ	標準輸出パッケージ
仕様	CNC両頭カッティングソー
商標	天城
起源	中国山東省済南市
HSコード	84614090

22.5° ～ 135° アルミニウムキャビネットフレームオプションのアクセサリ

プロファイル追跡用のラベルプリンター。
高効率集塵機です。
拡張された材料サポートラック (最大 8000mm)。
大量生産向けの自動供給システム。

5 軸 CNC 複合マイターソー 22.5°--135° アルミニウムキャビネットフレームの技術的パラメータ

☆電源電圧：380V±10% 50Hz±2% 三相4線式
☆鋸引きモーター出力: 3kW 2800rpm
☆使用圧力：0.6～0.8MPa
☆鋸刃仕様：Φ600×Φ38×4.8×4.2×144P
☆鋸刃角度：45°〜90°任意の角度
☆テーブル回転角度：45°～135°任意の角度
☆切断面範囲：200mm×200mm（切断角度90°、幅×高さ、切断面範囲を参照）
☆ 切断長さ: 700mm~5000mm (90°)
☆ブレード送り速度：0~3m/min
☆ 切断面粗さ：≦Ra12.5μm
