高精度、耐久性に優れた 4 ヘッド CNC アルミニウム カーテンウォール ボール盤は生産効率をどのように変えることができるか

ルブランは、アルミニウム プロファイルおよびカーテン ウォール製造用の専門的な機械ソリューションを提供し、メーカーが機械加工の一貫性、生産効率、および工場の生産性を向上できるよう支援します。あ高精度ヘビーデューティ 4 ヘッド CNC アルミカーテンウォールボール盤は、再現可能な穴の位置決め、信頼性の高い多点穴あけ、建築用アルミニウム プロファイルの効率的な加工を必要とする作業にとって貴重なオプションです。

商業ビル、オフィスタワー、現代の建築プロジェクトではますます洗練されたファサードシステムが求められるため、メーカーは加工精度と生産量のバランスをとらなければなりません。適切な CNC 穴あけ装置を選択すると、反復的な手作業が減り、処理ワークフローが簡素化され、カーテン ウォール コンポーネントの大規模なバッチ全体で一貫した結果を維持できます。

高精度高耐久 4 ヘッド CNC アルミニウム カーテンウォール ドリリング マシンは、カーテン ウォール、窓、ドアの製造に使用されるアルミニウム プロファイルへの効率的な穴あけ作業をサポートするように設計されています。この装置は、複数の穴あけヘッドを適切な制御システムと安定したワーク保持配置で調整することにより、位置決めの繰り返しを減らし、バッチ処理の一貫性を向上させることができます。購入者は、購入する前に、スピンドル構成、穴あけ能力、位置決め精度、プロファイルの互換性、制御機能、安全機能、およびアフターサポートを評価する必要があります。適切な機械は、プロファイルの形状、穴のパターン、生産量、および意図した用途の公差要件によって異なります。

目次

1. 4 ヘッド CNC アルミ カーテンウォール ドリリング マシンとは何ですか?
2. カーテンウォールの製造において精度が重要なのはなぜですか?
3. 購入者はどの機能を評価すべきでしょうか?
4. この機器はどこで使用できますか?
5. 4 ヘッドドリルは他の方法とどう違うのですか?
6. CNC ドリリングによって生産性はどのように向上するのでしょうか?
7. 適切なマシンをどのように選択すればよいでしょうか?
8. 長期的なパフォーマンスをサポートするメンテナンス方法は何ですか?
9. よくある質問
10. 次の設備投資に関する最終考慮事項

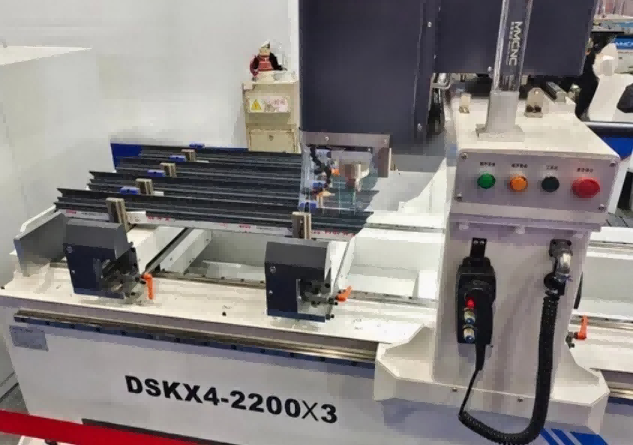

4 ヘッド CNC アルミ カーテンウォール ドリリング マシンとは何ですか?

4 ヘッド CNC ボール盤は、アルミニウム プロファイルに対して調整された穴あけ作業を実行するように設計された特殊な製造装置です。機械の構成に応じて、機械は 4 つのドリリング ヘッドを使用して、1 回のセットアップ中に複数の穴または加工位置を加工する場合があります。

CNC 制御システムは、機械のサポートされている軸と構成に従って、プログラムされた動作と穴あけシーケンスを管理します。各穴のプロファイルを手動で位置決めする場合と比較して、適切に構成された CNC システムは再現性を向上させ、測定と再位置決めに費やす時間を短縮できます。

ヘビーデューティーの指定は、一般に、要求の厳しい生産サイクル中に安定性を提供することを目的とした機械構造を指します。実際の剛性、負荷容量、主軸性能、サポートされるプロファイル寸法は、メーカーの技術文書と照合して確認する必要があります。

一般的なシステム コンポーネントには次のものが含まれます。

• マシンフレーム:機械加工アセンブリをサポートし、振動に耐えます。
• ドリリングヘッド:選択した構成に従って、必要な穴あけ操作を提供します。
• CNCコントローラー：サポートされている加工プログラムを保存および実行します。
• プロファイルクランプシステム:加工中にアルミニウムのワークを固定します。
• 位置決め機構:プログラムされたシーケンスに従ってワークまたは加工アセンブリを移動します。
• 安全装備:設計に応じて、保護カバー、非常停止、インターロックが含まれる場合があります。

独立して制御される軸の正確な数、同時穴あけ機能、サポートされる穴パターンはモデルによって異なります。購入者は、すべての 4 ヘッド マシンが同じ動作を実行すると仮定するのではなく、これらの詳細を確認する必要があります。

カーテンウォールの製造において精度が重要なのはなぜですか?

アルミニウム カーテン ウォール システムは、正確に製造されたプロファイル、コネクタ、ブラケット、および留め具の位置に依存します。穴あけエラーは組み立てを複雑にし、やり直し作業を増やし、接続されたコンポーネントの位置合わせに影響を与える可能性があります。

メーカーが大規模な商業プロジェクトでプロファイル設計を繰り返し処理する場合、精度は特に重要です。一貫した穴の位置により、生産チームは標準化された組み立て手順を維持し、手動修正の必要性を減らすことができます。

一貫した穴の位置決め

プログラムされた位置決めにより、オペレーターは繰り返しのワークピースにわたって指定された穴あけ座標を再現できます。治具、プログラム、工具、および材料が一貫している場合、CNC 処理により手動測定の繰り返しに伴う変動を軽減できます。

バッチの一貫性の向上

大規模なカーテン ウォール プロジェクトでは、同様の加工要件を持つ数百または数千のコンポーネントが必要になる場合があります。検証されたプログラムと標準化されたセットアップにより、生産バッチ全体で確立された操作を簡単に繰り返すことができます。

やり直し作業と材料の無駄の削減

穴の位置が正しくないと、プロファイルの組み立てが困難になり、追加の機械加工や交換が必要になる場合があります。安定したクランプ、適切なツール、検証済みの CNC プログラムにより、回避可能なエラーが軽減され、材料のより効率的な使用がサポートされます。

CNC 制御だけでは特定の許容誤差が保証されないことに留意することが重要です。最終的な精度は、機械の構造、校正、ツールの状態、ワークピースの安定性、プログラミング、および動作条件によって異なります。

購入者はどの機能を評価すべきでしょうか?

高精度ヘビーデューティ 4 ヘッド CNC アルミニウム カーテンウォール ドリリング マシンを評価する場合、購入者は機械の設計と実際の生産要件との関係に焦点を当てる必要があります。

1. 4 ヘッド構成

4 つのヘッドがどのように配置されているか、また、それらが独立して動作できるか、連携した順序で動作できるか、または同時に動作できるかを決定します。最適な配置は、穴の間隔、プロファイルの形状、穴あけの深さ、各コンポーネントに必要な操作の数によって異なります。

2. 位置決めと再現性

位置決め精度と再現性の仕様を文書化して要求してください。穴の位置が組み立てにとって重要な場合は、代表的なプロファイルと目的の加工プログラムを使用したデモンストレーションをリクエストしてください。

3. 耐久性に優れた構造設計

安定したフレームと適切にサポートされた可動アセンブリは、加工中の振動の制御に役立ちます。購入者は、クランプ強度、ガイド システム、トランスミッション コンポーネント、定期メンテナンスのためのアクセスのしやすさも評価する必要があります。

4. CNC のプログラミングと操作

プログラミング インターフェイス、サポートされているファイル形式、ジョブ ストレージ、プロファイル設計間の変更の容易さを確認します。コントローラーが工場で必要な特定の穴あけシーケンスと自動化機能をサポートしているかどうかを確認します。

5. 工具と材料の互換性

アルミニウム合金とプロファイルの形状はさまざまです。サプライヤーは、対象の材料に適したドリル直径、ツールホルダー、スピンドル能力、切削パラメータ、およびワークホルダーの配置を確認する必要があります。

6. 安全性と保守性

ガード、緊急停止機能、電気保護、メンテナンスアクセス、交換部品の入手可能性を確認してください。明確な操作指示と実践的なオペレータートレーニングも、回避可能なダウンタイムの削減に役立ちます。

この機器はどこで使用できますか?

機械の能力と工具がワーク要件に一致する場合、4 ヘッド CNC 穴あけ装置をさまざまなアルミニウム製造作業に検討できます。

• 商業用カーテンウォール:アルミニウムのファサードプロファイルに指定された固定穴と接続穴をあけます。
• 高層ビルのファサード:大規模な建設プロジェクトで繰り返されるプロファイル コンポーネントを処理します。
• アルミニウム製のドアと窓:機械構成でサポートされている場合、フレーム メンバーと接続ポイントを加工します。
• 建築用アルミニウム製造:標準化された穴パターンで繰り返しコンポーネントを製造します。
• 工業用アルミニウムアセンブリ:機器フレームおよび構造アセンブリ用の互換性のある押出プロファイルを処理します。

メーカーは機械を導入する前に、図面またはサンプルのワークピースを提供して、その装置がプロファイル寸法、穴の位置、クランプ位置、および必要な加工深さに対応できるかどうかを確認する必要があります。

4 ヘッドドリルは他の方法とどう違うのですか?

次の表は、一般的な穴あけアプローチの一般的な比較を示しています。実際のパフォーマンスは、機械の設計、生産レイアウト、ワークの複雑さ、オペレーターの経験によって異なります。

4 ヘッド システムがすべての工場にとって自動的に最適な選択となるわけではありません。その利点は、複数の穴あけ作業を同じワーク保持配置内で効率的に完了できる場合に最も顕著になります。多様な 1 回限りのコンポーネントの場合は、柔軟なシングルヘッド CNC システムの方が適切な場合があります。

CNC ドリリングによって生産性はどのように向上するのでしょうか?

生産性の向上は、組み立てに必要な品質を維持しながら、付加価値のない作業を削減することで実現します。適切に統合された CNC 穴あけプロセスは、いくつかの方法でこれらの目標をサポートできます。

手動位置決めの繰り返しを減らす

加工プログラムと治具が検証されると、オペレーターは最初からすべての穴を測定しなくても、同じシーケンスを繰り返すことができます。これにより、生産の標準化が図られ、手作業によるレイアウト作業への依存が軽減されます。

複数のオペレーションを調整する

4 ヘッド構成が必要な穴パターンと一致する場合、複数の穴あけ作業を 1 つのセットアップ内で調整できます。これにより、取り扱いと位置変更を減らすことができますが、実際の利点はサイクルタイムのテストを通じて確立する必要があります。

生産記録の標準化

ストアド プログラムは、製造チームがプロファイル タイプ、図面リビジョン、または注文番号ごとにジョブを整理するのに役立ちます。制御されたプログラム ライブラリにより、確立された加工プロセスの再現や変更の管理も容易になります。

実質投資収益率を測定する

宣伝されている生産量の数値だけに依存するのではなく、独自の生産データを使用して期待される改善を計算してください。

• ワークごとに現在の加工時間を記録します。
• セットアップ、積み込み、積み下ろし、検査にかかる時間を測定します。
• 予想される労働力の節約と再作業率の変化を見積もります。
• 工具、電気、メンテナンス、トレーニングの費用が含まれます。
• 検証された生産能力と実際の注文需要を比較します。

これらの測定値は、理論上の主軸速度や見出しの生産性の主張だけよりも、設備投資を比較するためのより現実的な基礎を提供します。

適切なマシンをどのように選択すればよいでしょうか?

適切な高精度高耐久 4 ヘッド CNC アルミニウム カーテンウォール ドリリング マシンを選択するには、工場で製造されている製品を明確に理解することから始まります。

1. ワーク範囲を定義します。最小および最大のプロファイル寸法、長さ、断面、材料グレードを文書化します。
2. 掘削要件をマッピングします。穴の直径、間隔、深さ、数量、および特別な加工要件を提供します。
3. 頭の調整を確認します。提案されたヘッド配置が、ツールパスの競合やセットアップの繰り返しなしに必要な操作を完了できるかどうかを確認します。
4. 精度仕様を確認してください。可能であれば、実際の加工デモンストレーションとともに、文書化された位置および再現性データをリクエストしてください。
5. 工場統合を確認してください。床面積、電源、圧縮空気要件（該当する場合）、切りくずの収集、マテリアルハンドリングを評価します。
6. ライフサイクル サポートを評価します。設置の手配、トレーニング、保証条件、スペアパーツ、リモートまたはオンサイトのサービスの利用可能性を確認します。
7. 詳細な見積りを依頼してください。標準装備、オプションのアクセサリ、試運転、配送、継続的な運用コストを比較します。

中国から購入するメーカーの場合、標準仕様とオプション構成を明確に区別する書面による技術提案書を要求することが特に役立ちます。これにより、サプライヤーの比較がより透明になり、注文後の誤解のリスクが軽減されます。

追加の背景については、購入者は Lebulang の公式機械 Web サイトを参照して、ドア、窓、アルミニウム プロファイル、カーテンウォール加工装置のポートフォリオについて詳しく知ることができます。特定の 4 ヘッド穴あけ能力については、サプライヤーに直接確認する必要があります。

長期的なパフォーマンスをサポートするメンテナンス方法は何ですか?

定期的なメンテナンスは、加工の一貫性を維持し、予期しない中断を減らすのに役立ちます。適切なメンテナンス間隔は、常に機械メーカーの操作マニュアルに従う必要があります。

• 切削工具を検査します。磨耗または損傷したドリルは交換し、加工するアルミニウム合金に適した工具を使用してください。
• クランプコンポーネントを確認してください:ワークピースがしっかりと保持され、治具が良好な状態に保たれていることを確認します。
• 移動中のアセンブリを保守します。所定のスケジュールに従って、ガイドウェイ、トランスミッションシステム、および潤滑ポイントを検査します。
• 位置を確認します。加工結果に偏差の可能性があることが示されるたびに、基準位置と校正を確認してください。
• 作業エリアを清潔に保ちます。承認された手順に従ってアルミニウムの破片を除去し、破片が可動部品に干渉しないようにしてください。
• 電気および空気圧システムを検査します。該当する場合は、接続、ホース、センサー、保護装置を確認してください。
• プログラム制御を維持します。検証済みの CNC プログラムをバックアップし、承認されたリビジョンを文書化します。

オペレーターはメンテナンスを行う前にエネルギー源を隔離し、メーカーの安全手順に従う必要があります。定期的な検査、正確な記録、摩耗したコンポーネントのタイムリーな交換は、生産品質と機器の可用性の両方を保護するのに役立ちます。

よくある質問

1. 高精度ヘビーデューティ 4 ヘッド CNC アルミニウム カーテンウォール ドリリング マシンは何に使用されますか?

カーテンウォール、窓、ドア、および関連する製造用途向けに、互換性のあるアルミニウム プロファイルに指定の穴を開けるために使用されます。構成に応じて、4 つの穴あけヘッドが複数の操作を調整して、位置決めの繰り返しを減らし、生産の一貫性を向上させることができます。

2. 4 ヘッドボール盤は常に 4 つのヘッドすべてを同時に動作させますか?

いいえ。同時動作は機械設計、スピンドル配置、CNC 制御、および選択した加工プログラムによって異なります。購入者は、購入前にヘッドが独立して動作するか、順次動作するか、または同時に動作するかを確認する必要があります。

3. この機械はどのような材料を処理できますか?

主な用途はアルミニウムのプロファイルの穴あけです。特定のアルミニウム合金、プロファイル形状、コーティング、またはその他の材料との適合性は、機械の工具、スピンドル能力、治具、および操作パラメータによって異なります。

4. 購入者はどのようにして加工精度を確認できますか?

文書化された位置決め仕様と、代表的なプロファイルを使用したサンプル加工テストをリクエストしてください。仕上がり穴の位置や寸法を承認図と照らし合わせて検査し、測定方法や合否基準を取引先と明確にします。

5. 見積依頼にはどのような情報を含める必要がありますか?

プロファイル図面、材料仕様、穴寸法、必要な公差、予想される生産量、利用可能なユーティリティ、および優先自動化機能を提供します。機械の寸法、工具、設置、トレーニング、保証、スペアパーツに関する詳細もリクエストしてください。

6. 4 つのドリリングヘッドが投資に値するかどうかはどうすればわかりますか?

完全な運用コストと測定されたサイクルタイムを現在のプロセスと比較してください。 4 ヘッド構成は、互換性のある穴あけパターンを繰り返す場合に大きな価値を提供する可能性がありますが、他の構成は、少量の作業や頻繁にコンポーネントを交換する場合にはより経済的である可能性があります。

次の設備投資に関する最終考慮事項

高精度高耐久 4 ヘッド CNC アルミニウム カーテンウォール ドリリング マシンは、再現性のある穴あけ、手動位置決めの削減、より標準化された生産プロセスを求めるアルミニウム製造企業にとって効果的な投資となります。その適合性は、4 ヘッドの配置、プロファイル寸法、必要な公差、加工プログラム、および毎日の生産量の関係によって決まります。

ルブラン は、プロ仕様のアルミニウム プロファイルおよびカーテン ウォール加工機械を検討するメーカーに出発点を提供します。特定のモデルを選択する前に、技術仕様を確認し、可能な場合はアプリケーションベースのテストをリクエストし、購入価格とともに完全なサービス パッケージを評価してください。

アルミニウム プロファイル加工ワークフローを改善する準備はできていますか?プロファイル図面、掘削要件、生産目標、および機器構成については、Lebulang にお問い合わせください。新しいワークショップまたは既存の生産ライン向けの CNC 穴あけソリューションを比較している場合、お問い合わせお客様の製造ニーズに合わせた製品情報と見積もりをリクエストします。
