CNC ヘビーデューティカーテンウォールノッティングソー

概要

ヘビーデューティ カーテン ウォール ノッチング ソーは、アルミニウム カーテン ウォールとファサード プロファイルの製造用に特別に設計されたプロ仕様の切断ソリューションです。剛性の高いスチールフレームと高度な CNC サーボ制御で構築されており、再現可能な精度、マルチアングルの柔軟性、および大量生産環境向けの産業グレードの耐久性を実現します。

商業用カーテンウォール、店頭システム、または建築用アルミニウム押し出し材のいずれを加工する場合でも、この機械は材料の無駄を最小限に抑え、きれいでバリのないノッチを保証するため、手作業によるやり直しが減り、全体のスループットが向上します。

頑丈なカーテンウォールノッチングソー



主な特長

1.CNC精密制御

高応答サーボドライブシステムとCNCプログラマブルコントローラーを搭載し、カッティングヘッドの位置決め精度は±0.1mmに達します。オペレーターは複数のノッチプログラムを保存して、異なるプロファイルタイプ間でレシピを素早く切り替えることができます。

2. 頑丈な剛性構造

機械本体はストレスリリーフ処理を施した厚肉鋼管で構成されており、高速切断時の振動を排除します。これにより、24 時間 365 日の連続稼働でも、安定した切断品質が保証されます。

3. 空気圧クランプシステム

圧力調整可能なデュアルアクション空気圧シリンダーは、繊細な陽極酸化処理または粉体塗装されたアルミニウム表面に安全で傷のないクランプを提供します。クイックリリース機能によりワーク間のサイクルタイムを短縮します。

4. マルチアングルノッチング機能

0° ～ 90° (または範囲を指定) の調整可能なノッチ角度をサポートし、さまざまなカーテン ウォール マリオンおよびトランサム構成に対応します。角度設定は、デジタル読み取りまたは CNC インターフェースを介して調整できます。

5. 高効率な切りくず排出

統合されたダスト/チップ収集ポートは標準的な産業用抽出システムに接続し、クリーンな作業環境を維持し、ブレードの寿命を延ばします。

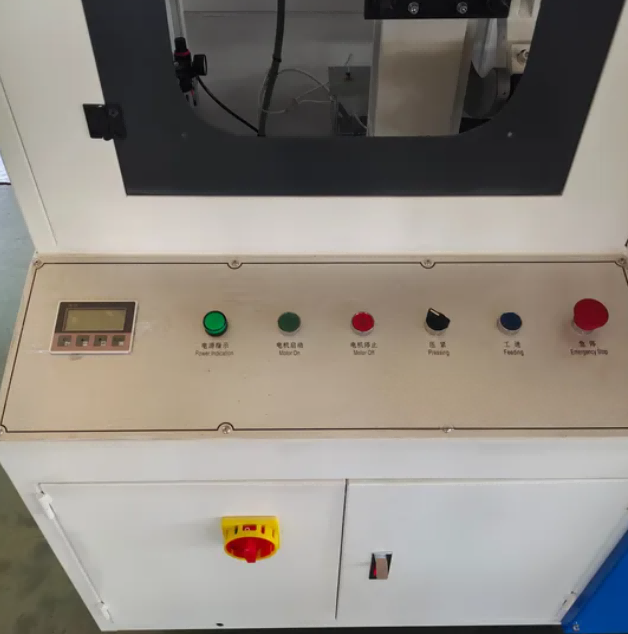

6. オペレーターフレンドリーなインターフェース

多言語サポート (英語、スペイン語、ロシア語、アラビア語) を備えた直感的なタッチスクリーン HMI。ビジュアルプログラミングにより、オペレーターは高度な技術トレーニングなしでノッチ寸法を設定できます。

仕組み

1. オペレーターはアルミニウムのプロファイルをワークテーブル上に置き、空気圧クランプを作動させてワークピースを垂直方向と水平方向の両方から固定します。

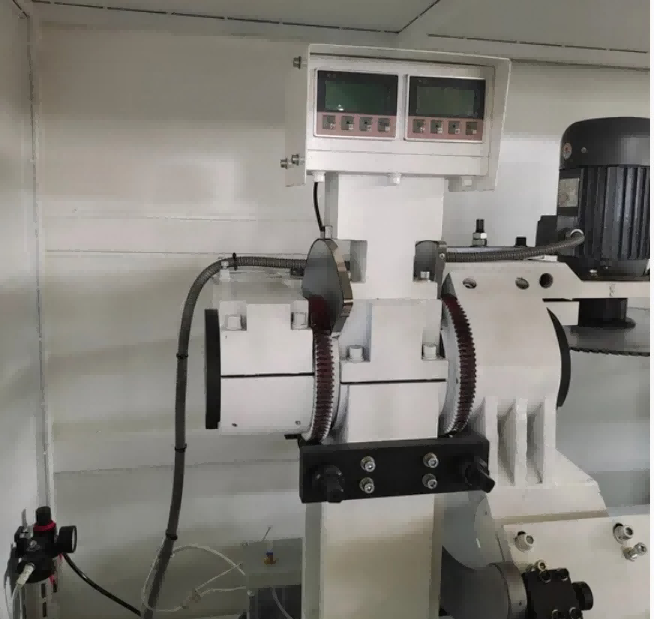

2. 磁気スケールデジタルディスプレイを使用して希望の切断角度を設定し、それに応じてデュアル鋸刃が±45°の範囲内で位置決めされます。

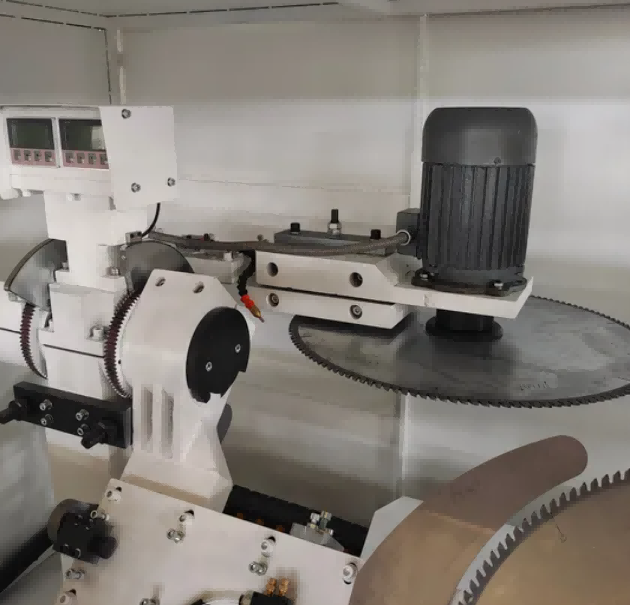

3. ハイドロニューマチックフィードシステムは、制御された速度 (0 ～ 3 m/min) でスピニングブレードをプロファイル内に前進させ、シングルパスでノッチ、溝、または複合角を切断します。
4. CNC システムは CAD グラフィックのインポートとグラフィック プログラミングをサポートしており、オペレーターはノッチ パターン、穴の位置、スロットの寸法を設計ファイルから直接定義できます。
5. 3 軸フルサーボモーター構成 (X、Y、Z 軸はラックアンドピニオンとボールネジで駆動) により、1 回のクランプで穴あけ、フライス溝、丸穴、特殊形状穴、キー穴、皿穴の真の 3 軸リンクが可能になります。
6. オプションの三面反転ワークテーブルを使用すると、位置を変更することなくプロファイルを 3 つの面で加工できるため、複雑なアルミニウム押し出し材の加工効率が向上します。
7. 切断サイクルが完了すると、ブレードが後退し、クランプが解放され、加工されたプロファイルが削除されます。

メーカーと保証

山東楽博精密機械有限公司は楽浪機械として操業し、1996 年以来中国の済南工場でアルミニウム加工装置を生産してきました。頑丈なカーテンウォールノッチングソーCE および ISO 認証を取得して工場から直接供給されます。本体構造には 12 か月の保証が適用されます。リモートテクニカルサポート、操作トレーニングビデオ、英語マニュアルが付属しています。追加料金でオンサイトのトレーニングと試運転を手配できます。鋸刃、空気圧シール、ガイドコンポーネントなどのスペアパーツは発送用に在庫されています。

よくある質問

Q1: このマシンが処理できるプロファイルの最大サイズはどれくらいですか?

A: 標準モデルは最大 300×250 mm、最大切り込み深さ 175 mm のプロファイルに対応します。ご要望に応じて、最大 350 × 300 mm までの大きなセクション用のカスタム構成も可能です。

Q2：±45°以外の角度もカットできますか？

A：標準モデルは両面±45°以内の任意角度カットに対応しています。オプションの CNC バージョンは、より複雑なプロファイル形状に対応する範囲を ±90° まで拡張します。

Q3: 加工精度はどのくらいですか？

A: 位置決め精度は ±0.1 mm で規定されており、一定の動作条件下での繰り返し位置決め精度は ±0.05 mm です。

Q4: アフターサービスやトレーニングはありますか?

A: 無料のオンライン操作トレーニングとリモート技術サポートが提供されます。オンサイトでのトレーニングと設置は個別に手配できます。 12 か月の保証が適用され、生涯の技術サポートが利用可能です。

Q5: この機械は量産に適していますか?

A: デュアルブレード同期切断、空気圧クランプ、および制御された送りシステムは、カーテンウォール製造施設での連続生産用に設計されています。工場の月間生産能力は約50セット。
