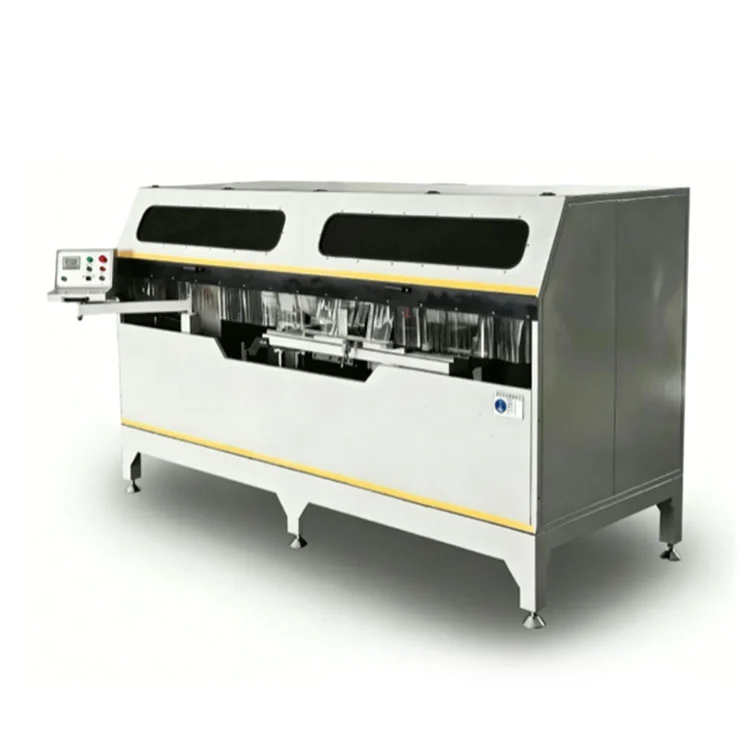

頑丈なカーテンウォールノッチングソー

このデュアルブレード CNC ノッチングソーは、アルミニウム カーテンウォール プロファイル、マリオン、トランサム、建築用押し出し材のノッチ、溝、複合角を切断するために作られています。 2 つの 2.2 kW モーターが 2800 rpm で一対の Φ550 mm カーバイド鋸刃を駆動し、デジタル読み取り制御下で各刃が±45° スイングします。ハイドロニューマチックフィードシステムは、0 ～ 3 m/min の調整可能な速度でブレードセットを前進させ、エアクランプがワークピースを垂直方向と水平方向から固定します。溶接された鋼鉄と鋳鉄のフレームには振動時効処理が施され、連続的な切削負荷下でも安定性を維持します。

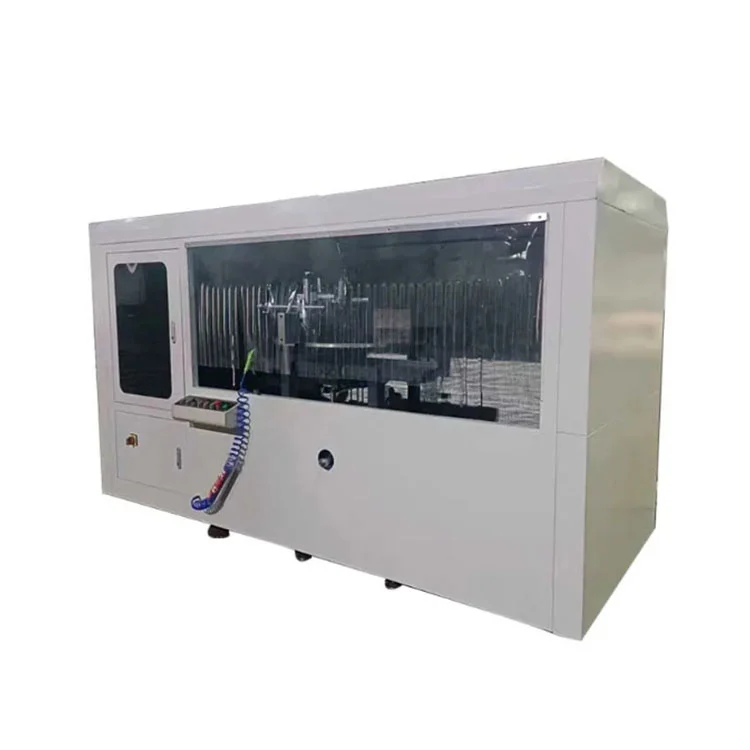

頑丈なカーテンウォールノッチングソー

特徴

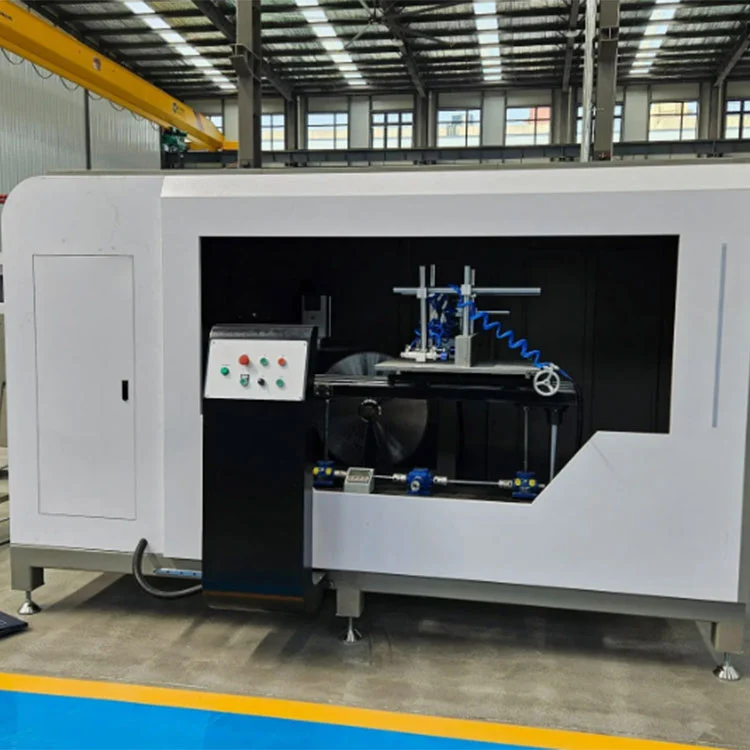

機械フレーム

の頑丈なカーテンウォールノッチングソー厚肉の溶接鋼構造と鋳鉄の梁で構築されています。アセンブリは機械加工前に振動時効処理されます。これは、内部応力を緩和し、時間の経過とともに変形する可能性を減らすことを目的としたプロセスです。切削負荷下での安定性により、長時間の生産作業中に一貫したノッチ形状を維持することができます。

デュアル鋸刃

2 つの Φ550 mm 超硬チップブレードは、それぞれ 2.2 kW モーターによって 2800 rpm で駆動され、切断動作を行います。どちらのブレードも±45°のスイングに設定できるため、ツールを変更せずにカーテンウォールプロファイルのノッチングや複合角度の切断が可能になります。刃径と刃形状はアルミ切削用に選定されており、通常二次研磨を必要としないバリのない仕上がりを目指しています。

デジタル表示制御

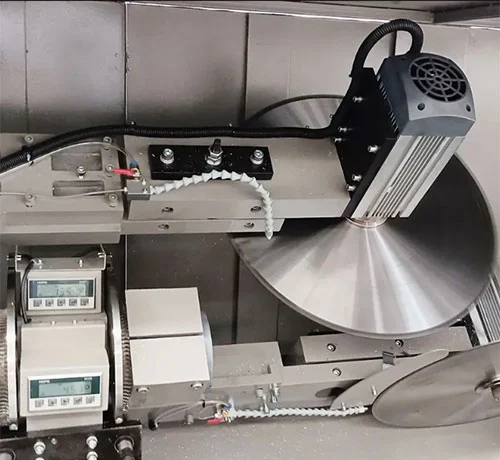

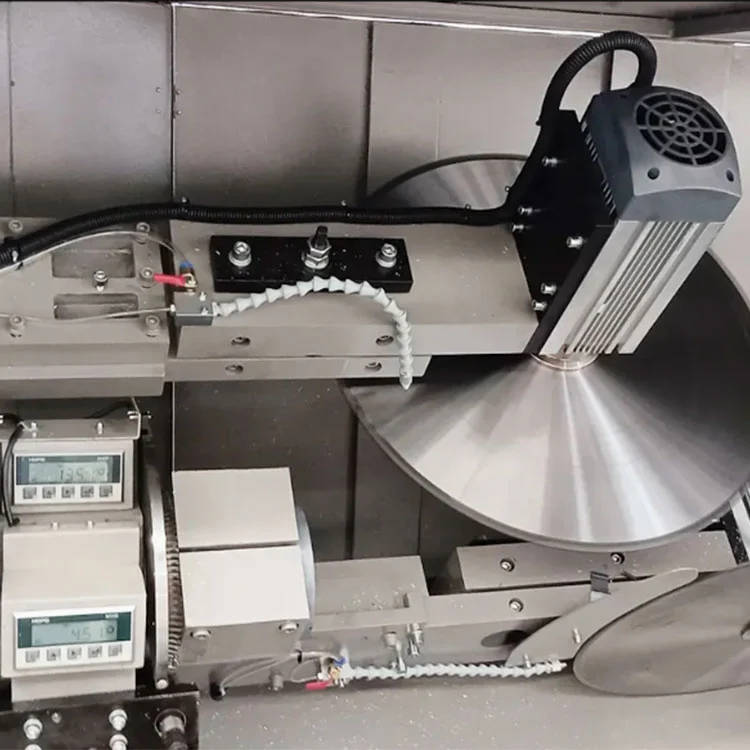

磁気スケールのデジタル表示により、切断角度と作業テーブルの高さがリアルタイムで表示されます。位置決め精度は±0.1mmと規定されています。オペレーターがデジタルディスプレイを使用して希望の角度を設定すると、それに応じてブレードの位置が調整され、生産バッチ全体で繰り返し可能なセットアップの基準が提供されます。

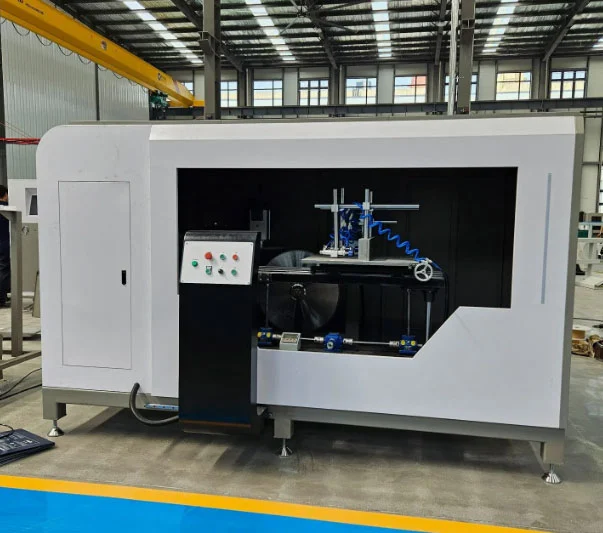

空気圧クランプ

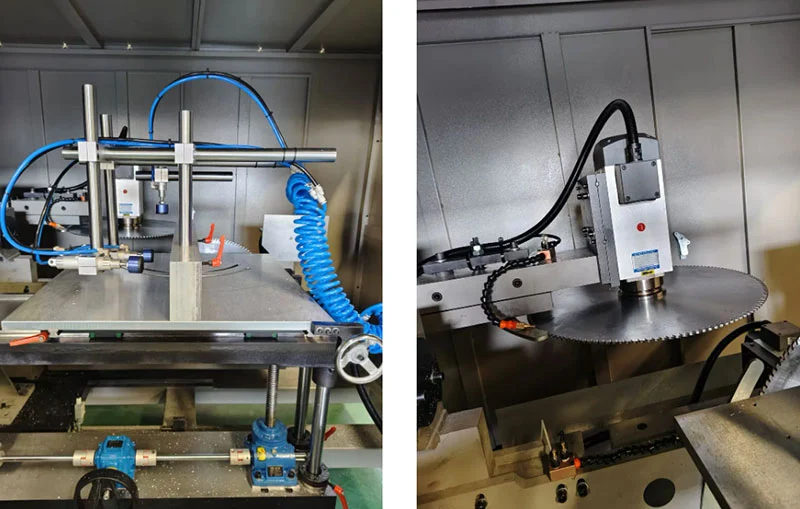

0.5 ～ 0.8 MPa の空気圧が供給される垂直および水平の空気圧治具は、切断サイクル中にアルミニウムのプロファイルを保持します。クランプ力が分散され、表面に跡を残さずにワークを固定します。クランプとリリースは機械のサイクル シーケンスを通じて制御されます。

ハイドロニューマチック供給

ブレード送りには油圧空気圧システムが使用されており、速度範囲は 0 ～ 3 m/min で調整できます。制御された送り速度は、特に厚いまたはより大きな断面のカーテンウォール押し出し材を切断する場合に、プロファイルの変形やブレードの固着を回避するのに役立ちます。

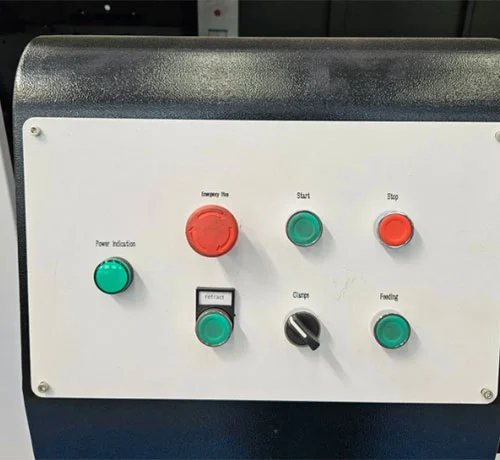

安全性と環境保護

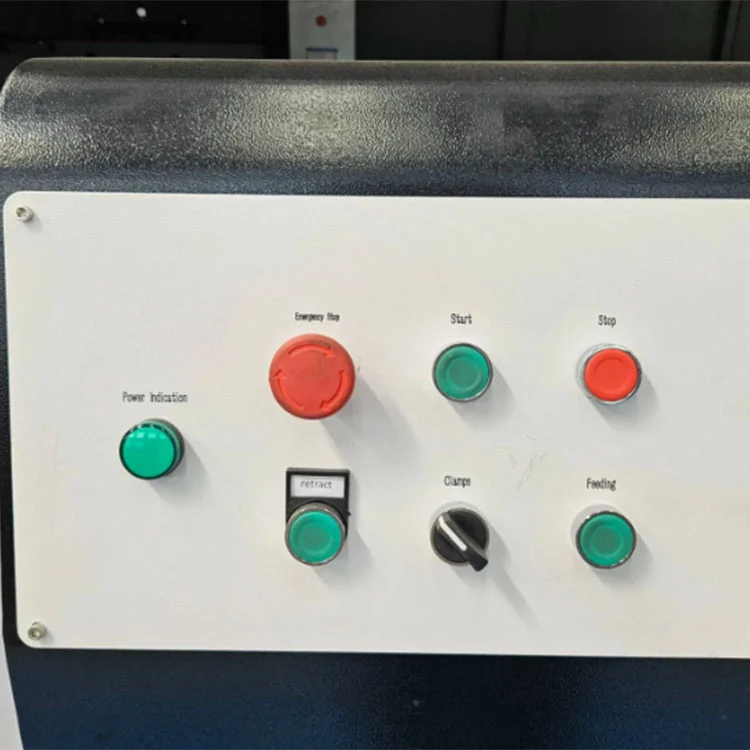

透明パネルで完全に覆われた安全囲いが切断ゾーンを囲んでいます。緊急停止ボタン、過負荷保護、衝突防止センサーが含まれています。内蔵のミスト冷却システムにより、切断熱と粉塵が軽減され、直接の作業エリアを清潔に保ち、標準的な作業場の安全要件を満たします。

仕組み

1. オペレーターはアルミニウムのプロファイルをワークテーブル上に置き、空気圧クランプを作動させてワークピースを垂直方向と水平方向の両方から固定します。
2. 磁気スケールデジタルディスプレイを使用して希望の切断角度を設定し、それに応じてデュアル鋸刃が±45°の範囲内で位置決めされます。
3. ハイドロニューマチックフィードシステムは、制御された速度 (0 ～ 3 m/min) でスピニングブレードをプロファイル内に前進させ、シングルパスでノッチ、溝、または複合角を切断します。
4. CNC システムは CAD グラフィックのインポートとグラフィック プログラミングをサポートしており、オペレーターはノッチ パターン、穴の位置、スロットの寸法を設計ファイルから直接定義できます。
5. 3 軸フルサーボモーター構成 (X、Y、Z 軸はラックアンドピニオンとボールネジで駆動) により、1 回のクランプで穴あけ、フライス溝、丸穴、特殊形状穴、キー穴、皿穴の真の 3 軸リンクが可能になります。
6. オプションの三面反転ワークテーブルを使用すると、位置を変更することなくプロファイルを 3 つの面で加工できるため、複雑なアルミニウム押し出し材の加工効率が向上します。
7. 切断サイクルが完了すると、ブレードが後退し、クランプが解放され、加工されたプロファイルが削除されます。

メーカーと保証

Shandong Lebulang Precision Machinery Co., Ltd. は Lebulang Machinery として運営され、1996 年以来中国の済南工場でアルミニウム加工装置を生産してきました。頑丈なカーテンウォールノッチングソーCE および ISO 認証を取得して工場から直接供給されます。 A 12-month warranty applies to the main structure. Remote technical support, operation training videos, and an English manual are included. On-site training and commissioning can be arranged at additional cost. Spare parts such as saw blades, pneumatic seals, and guide components are stocked for dispatch.

よくある質問

Q1: このマシンが処理できるプロファイルの最大サイズはどれくらいですか?

A: 標準モデルは最大 300×250 mm、最大切り込み深さ 175 mm のプロファイルに対応します。ご要望に応じて、最大 350 × 300 mm までの大きなセクション用のカスタム構成も可能です。

Q2：±45°以外の角度もカットできますか？

A：標準モデルは両面±45°以内の任意角度カットに対応しています。オプションの CNC バージョンは、より複雑なプロファイル形状に対応する範囲を ±90° まで拡張します。

Q3：加工精度はどのくらいですか？

A: 位置決め精度は ±0.1 mm で規定されており、一定の動作条件下での繰り返し位置決め精度は ±0.05 mm です。

Q4: アフターサービスやトレーニングはありますか?

A: 無料のオンライン操作トレーニングとリモート技術サポートが提供されます。オンサイトでのトレーニングと設置は個別に手配できます。 12 か月の保証が適用され、生涯の技術サポートが利用可能です。

Q5: この機械は量産に適していますか?

A: デュアルブレード同期切断、空気圧クランプ、および制御された送りシステムは、カーテンウォール製造施設での連続生産用に設計されています。工場の月間生産能力は約50セット。
