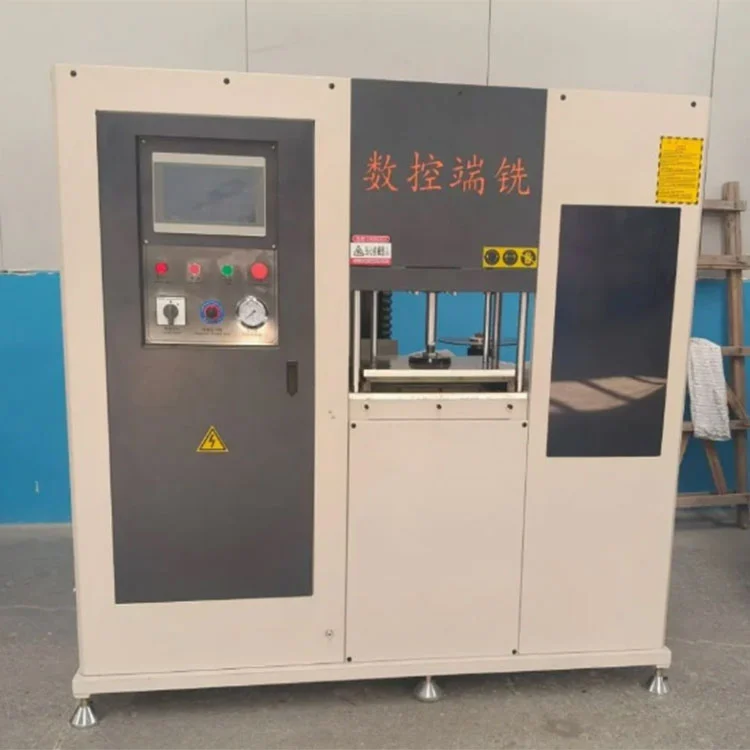

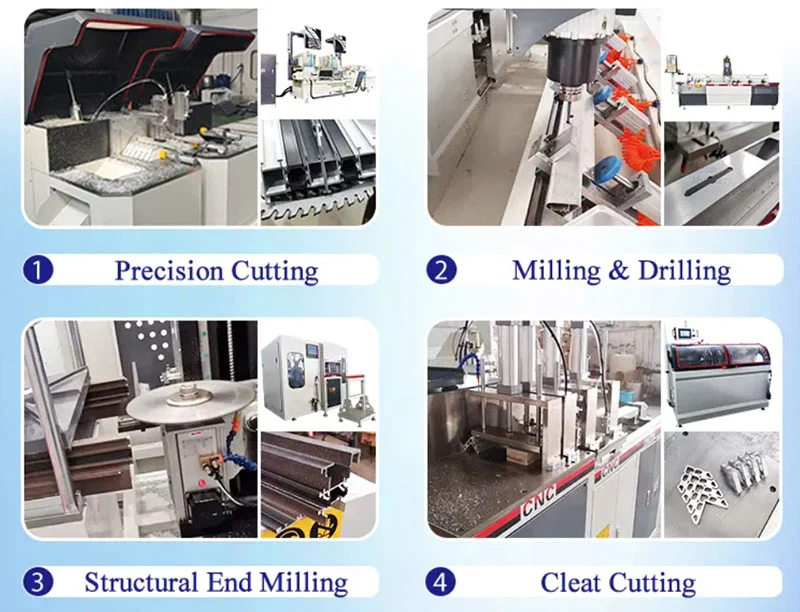

800mm CNC カーテンウォールエンドフライス盤

Lebulang Machine ブランドで運営されている Shandong Lebulang Precision Machinery Co., Ltd. は、1996 年以来、中国の済南工場でアルミニウム加工装置を製造しています。この 3 軸サーボ CNC エンドミラーは、アルミニウムのカーテンウォールとファサードのプロファイル、ドアと窓のフレーム、建築用押し出し材を加工します。 800 mm の X 軸移動量、0° ～ 90° の自動スピンドル回転、頑丈な鋳鉄ベース、バッチ生産用のマルチプロファイル クランプを備えています。ユーザーフレンドリーな HMI を備えた SYNTEC 産業用 CNC システムは、USB CAD インポートとプリロードされたプロファイル ライブラリをサポートしており、迅速なセットアップが可能です。

• 800mm X 軸移動量:の800mm CNC カーテンウォールエンドフライス盤X 軸に沿って 800 mm の作動長を提供し、単一のセットアップで大きなカーテンウォールとファサードのプロファイルに対応します。
• 3軸CNCサーボ制御:X、Y、Z 軸は、精密ボールネジに接続されたサーボ モーターによって駆動されます。位置決め精度は ±0.02 mm で指定されており、生産バッチ全体で一貫したほぞと溝の寸法をサポートします。
• 頑丈な鋳鉄ベース:マシンベッドは鋳鉄製で、高速フライス加工中の振動を減衰し、安定性を維持するように設計されています。これにより、端面が滑らかでバリがなく、工具寿命が長くなります。
• 0° ～ 90° のスピンドル自動回転:フライススピンドルはプログラム制御の下で 0° (水平) から 90° (垂直) まで回転できます。ワークピースや工具を手動で再配置することなく、水平および垂直のプロファイル端を 1 回のクランプで加工できます。
• マルチプロファイルクランプ:クランプ治具は 3 ～ 5 つのプロファイルを同時に固定できるため、単一サイクルで同一のエンドミル加工操作をバッチ処理できます。
• SYNTEC 産業用 CNC システム:コントロール ユニットには、カラー HMI、CAD ファイル インポート用の USB ポート、一般的なほぞとノッチの形状を備えたプリロードされたプロファイル ライブラリが含まれています。オペレーターはプログラムを選択し、プロファイルをロードし、G コードを書かずにサイクルを開始します。

800mm CNC カーテンウォールエンドフライス盤

仕組み

の800mm CNC カーテンウォールエンドフライス盤オペレータが最大 5 つのアルミニウム プロファイルを空気圧クランプ固定具にロードして動作します。 SYNTEC コントローラから、事前にロードされたライブラリまたは CAD からインポートされたファイルから加工プログラムを選択すると、サイクルが開始します。サーボ駆動の X、Y、Z 軸により、フライスがプロファイルの最初の端に位置決めされます。スピンドルは 0° ～ 90° の間で自動的に回転し、ワークピースのクランプを解除することなく、水平面と垂直面の両方を加工できます。 2800 rpm で動作する Φ350 mm 超硬フライス カッターが材料を除去してほぞ、ノッチ、溝を形成します。ほぞの最大深さは 100 mm、最大プロファイル断面は幅 330 mm、高さ 180 mm です。一方の端でプログラムされたシーケンスが完了すると、軸は次のワークピースに再配置されます。バッチ内のすべてのプロファイルが完了すると、クランプが解放され、オペレーターは機械加工された部品を取り外します。

主要コンポーネント

• 鋳鉄製マシンベッド:リニアガイドレールと可動軸に剛性と振動減衰の基盤を提供します。鋳物の質量により、激しいフライス加工時の切削安定性が維持されます。
• サーボモーターとボールネジ (X/Y/Z):精密研磨ボールネジを備えた AC サーボ ドライブは、X 軸移動量 800 mm、幅容量 330 mm、高さ容量 180 mm にわたって ±0.02 mm の位置決め精度を実現します。

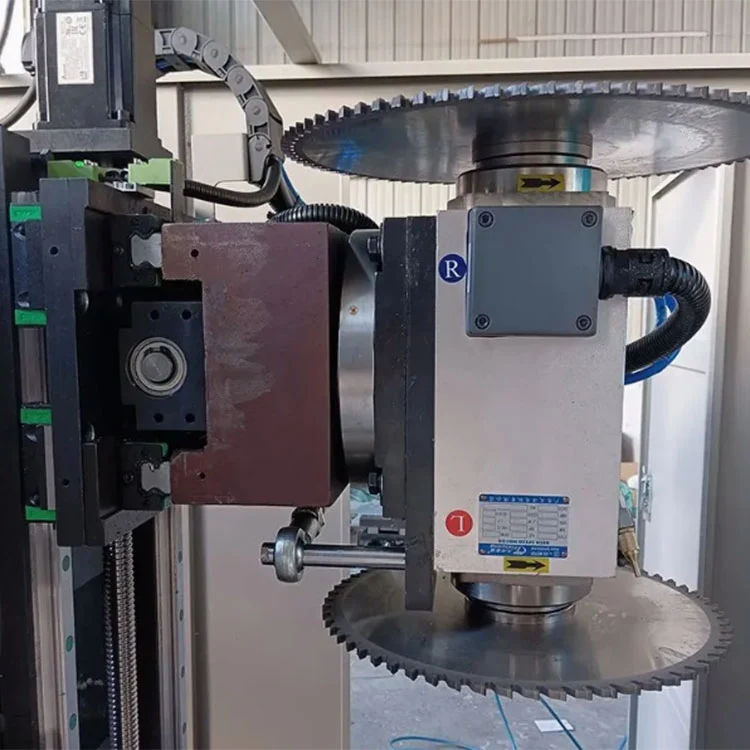

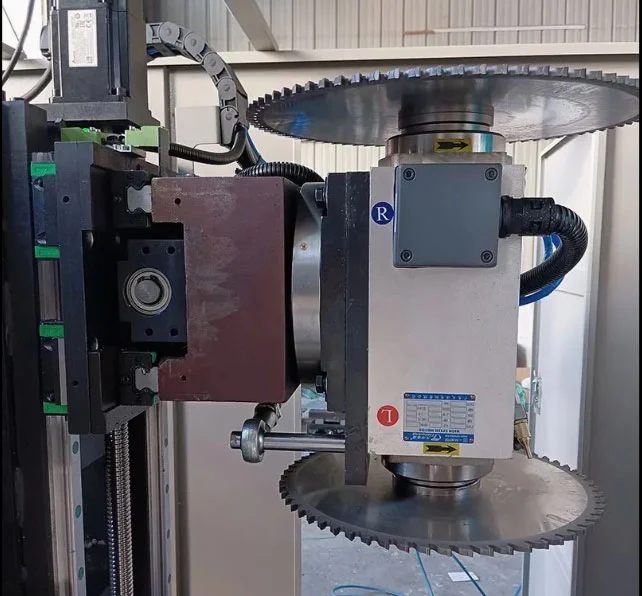

• 回転スピンドルアセンブリ:3 kW モーターが Φ350 mm フライスを 2800 rpm で駆動します。スピンドルハウジングはサーボ制御下で0°から90°まで回転し、水平エンドミル加工と垂直エンドミル加工を自動的に切り替えます。

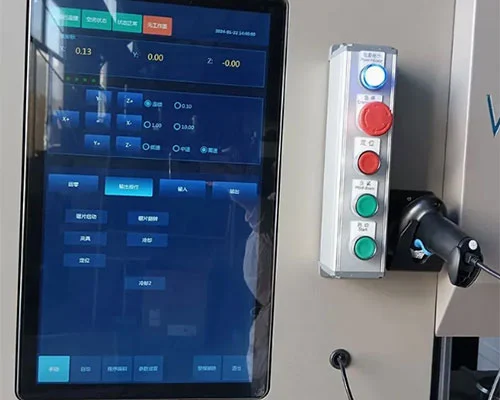

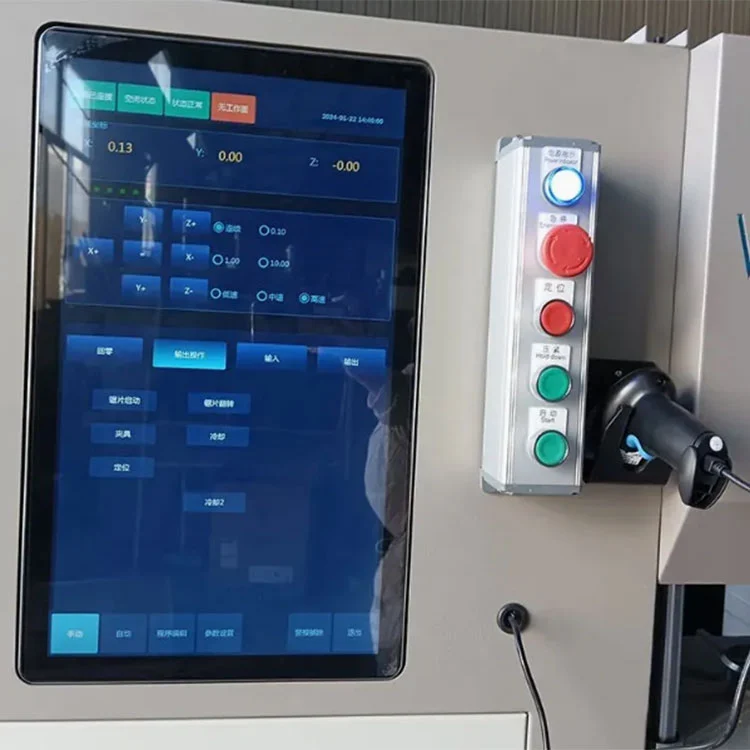

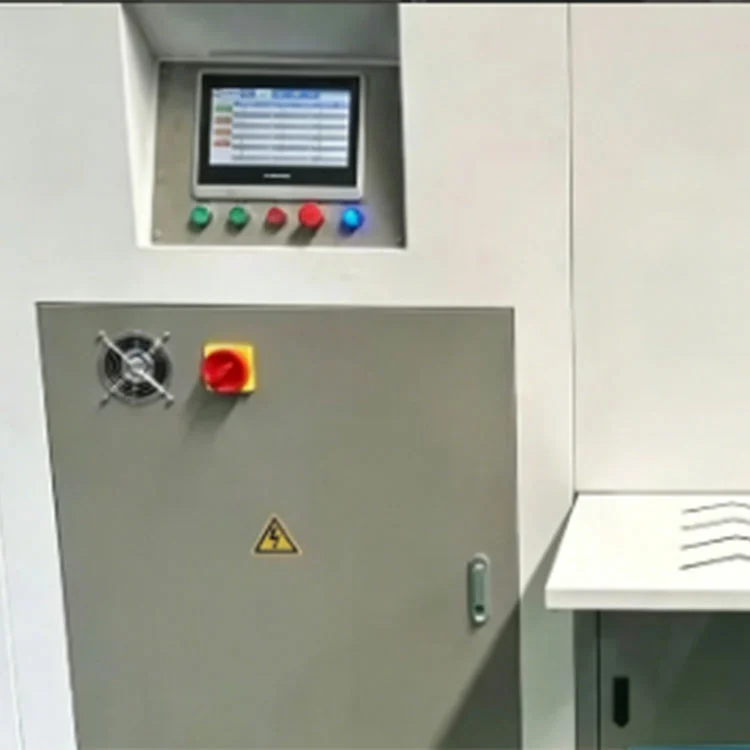

• SYNTEC CNC コントローラー:カラータッチスクリーン HMI を備えた工業用グレードの CNC システム。プロファイル ライブラリを保存し、USB 経由で CAD 図面をインポートし、軸の動き、スピンドルの回転、およびクランプ シーケンスを管理します。

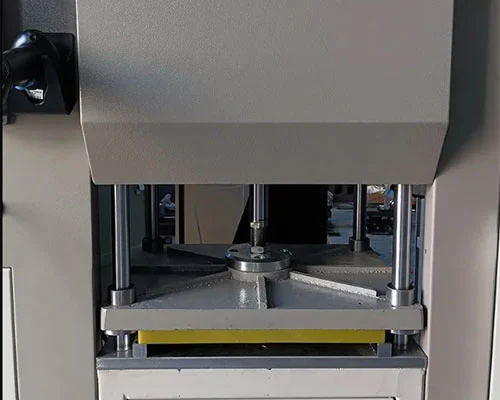

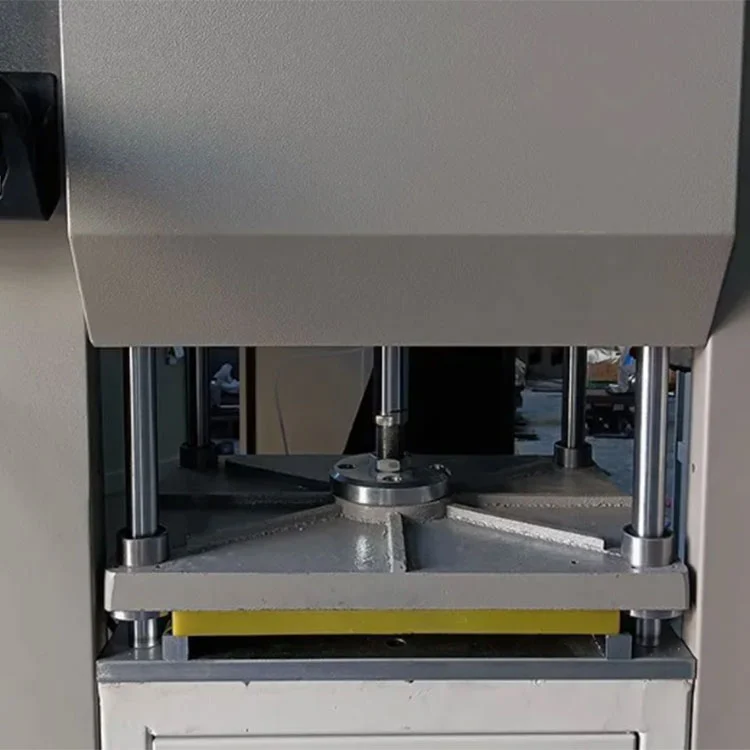

• 空気圧マルチプロファイルクランプ:3 ～ 5 つのプロファイルを同時に保持します。クランプ力は供給エア圧力を0.5～0.8MPaに設定して調整します。ジョーインサートは、さまざまなプロファイル断面に合わせて変更できます。
• 安全囲い:動作中、ガードがミリングゾーンをカバーします。非常停止回路が作動すると全軸と主軸の回転を停止します。

アプリケーション

の800mm CNC カーテンウォールエンドフライス盤は次の目的で使用されます。

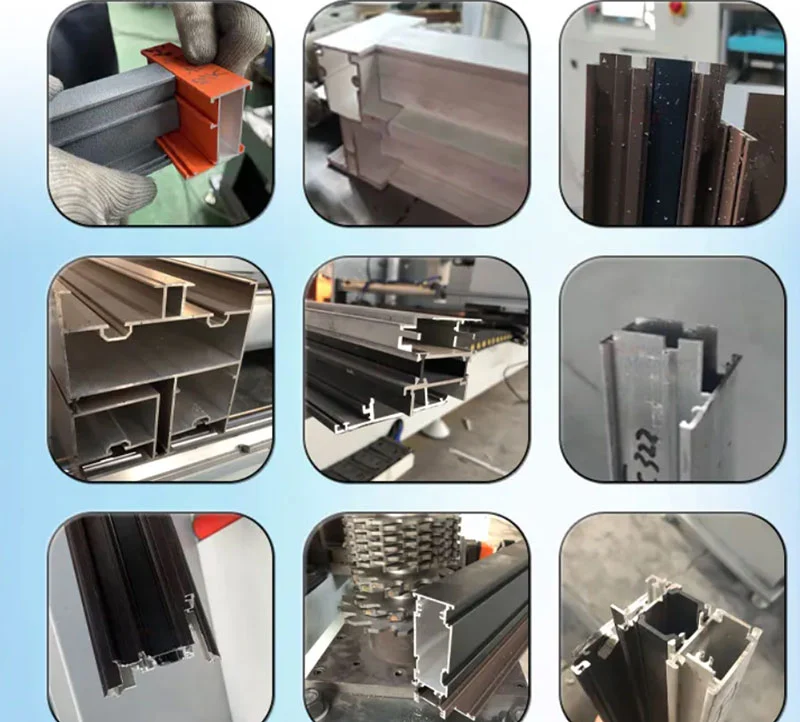

• アルミニウムのカーテンウォールとファサードのプロファイルエンドミル加工。

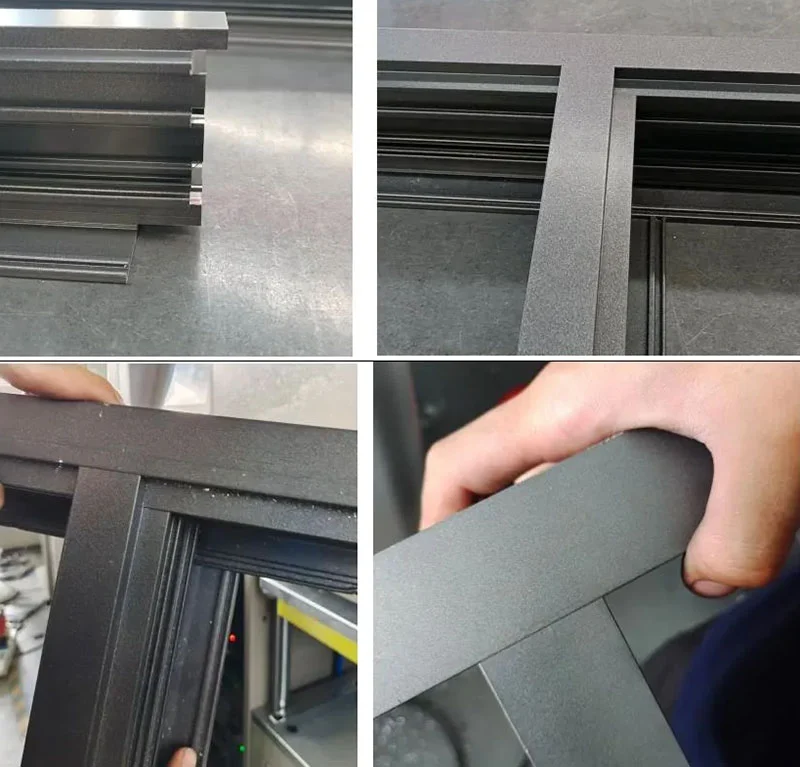

• ドアと窓枠の方立と欄間のほぞ加工。
• 建築用アルミニウムプロファイルのノッチングと溝切り。

梱包と配送

1. 機械を湿気から守るフルフィルムラッピング。
2. すべての角と突起部分に衝突防止エッジパッドが施されています。
3. 安全な輸送のためのスチール製ストラップが付いた燻蒸処理されていない合板製の箱とパレット。

メーカーと保証

• 老舗メーカー：Shandong Lebulang Precision Machinery Co., Ltd. は、1996 年以来、中国の済南市の施設でアルミニウムおよび PVC 加工装置を生産しています。800mm CNC カーテンウォールエンドフライス盤CE および ISO 9001 認証を取得して工場から直接供給されます。
• 保証とサポート:主要構造の製造上の欠陥は 1 年間保証されます。リモート技術サポート、操作ビデオ、英語マニュアルは追加料金なしで提供されます。
• スペアパーツ：フライス、クランプジョー、シールなどの一般的に交換されるアイテムは在庫があり、通常の貨物輸送で発送できます。
• カスタマイズ:OEM および ODM 構成も受け付けます。電圧、X 軸の移動量、およびスピンドルの仕様は、お客様の要件に合わせてカスタマイズできます。

よくある質問

Q1: このマシンはどのようなプロファイルを処理できますか?

A: アルミニウム製のカーテンウォール プロファイル、ファサードの押し出し材、ドアと窓のフレーム セクション用に設計されています。最大加工断面は幅 330 mm、高さ 180 mm、ほぞ深さは最大 100 mm です。

Q2: 主軸の自動回転はどのように機能しますか?

A: 主軸はサーボ制御により0°(水平)から90°(垂直)まで回転します。これにより、オペレータがワークピースの位置を変更したり、工具を手動で交換したりする必要がなく、機械は 1 回のクランプで水平方向と垂直方向の両方のプロファイル端をフライス加工することができます。

Q3: 一度に加工できるプロファイルの数は何個ですか?

A: 空気圧クランプ治具は、プロファイルの断面に応じて 3 ～ 5 つのプロファイルを同時に保持できます。すべてのクランプされたプロファイルは同じサイクルで加工されます。

Q4: プログラミングは難しいですか?

A: SYNTEC コントローラーには、一般的なほぞ形状とノッチ形状を備えたプリロードされたプロファイル ライブラリが含まれています。 CAD ファイルは USB 経由でインポートすることもできます。オペレーターはタッチスクリーンからプログラムを選択し、サイクルを開始します。英語マニュアルと操作ビデオが提供されます。

Q5: 電源をさまざまな国に合わせてカスタマイズできますか?

A: はい。標準構成では 380V/50Hz の三相電源を使用します。地域の電気規格に合わせて、注文時に他の電圧と周波数を指定することもできます。
