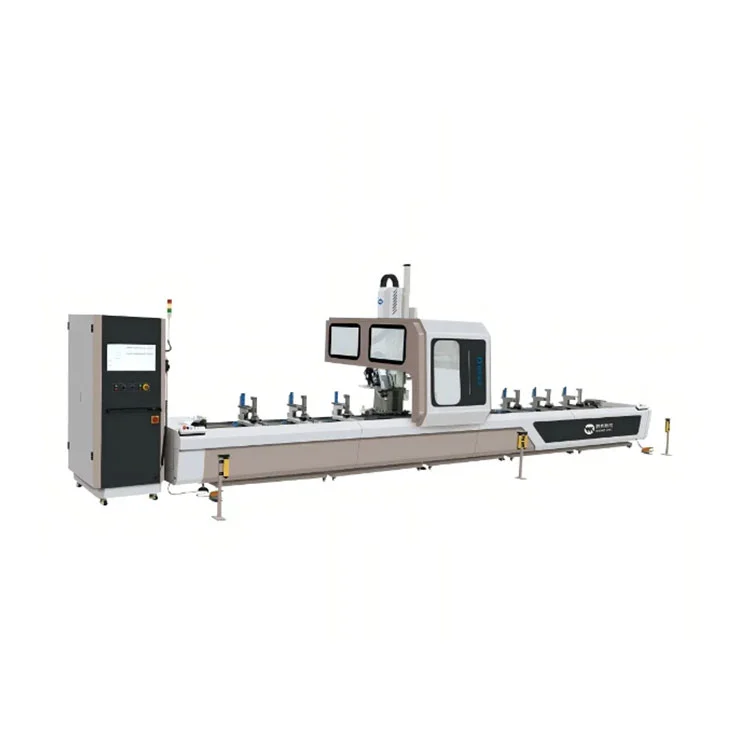

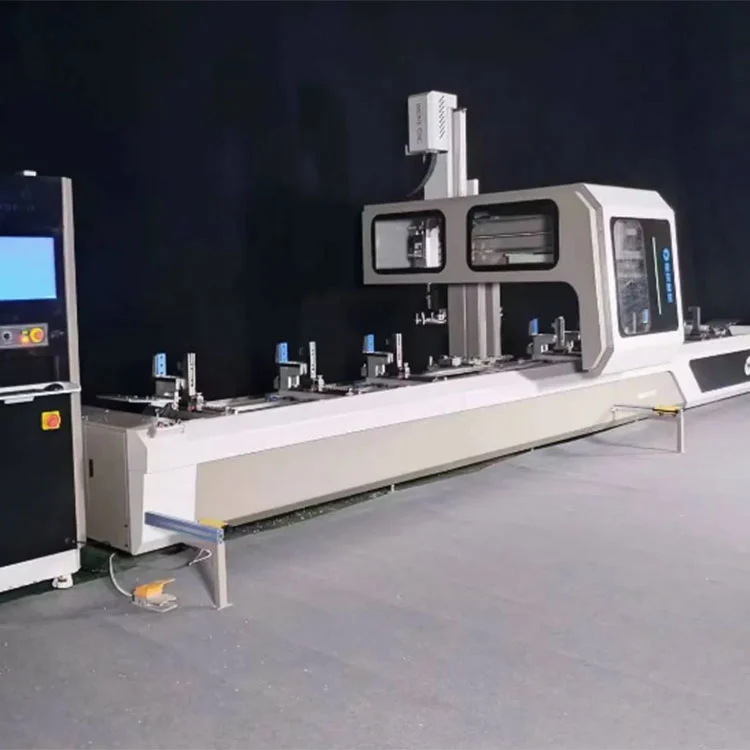

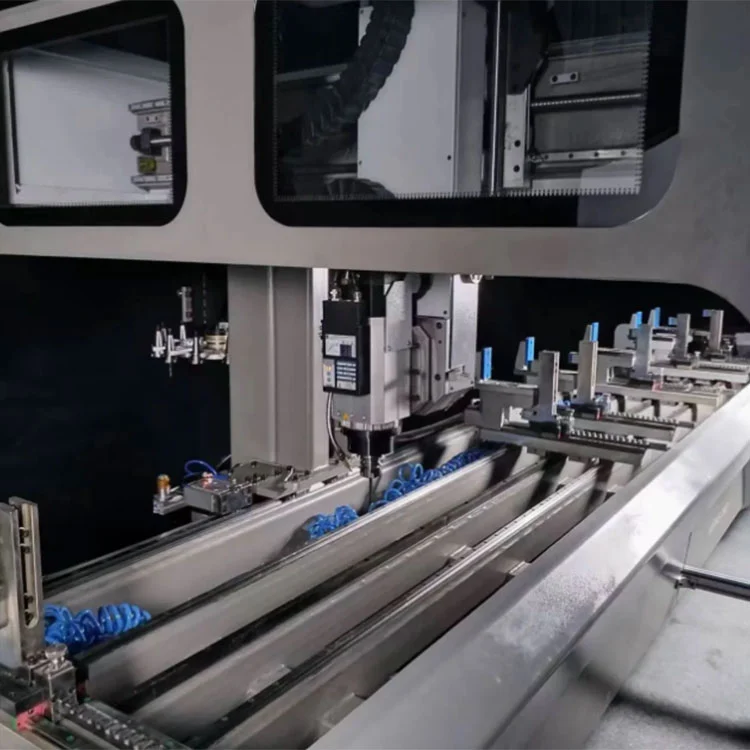

4 軸 CNC カーテンウォールドリリングミーリングセンター
4 軸 CNC カーテン ウォール ドリリング ミリング センターは、アルミニウム カーテン ウォール、窓とドア、工業用プロファイル加工用に設計されたハイエンドの多機能 CNC マシンです。有名な Lebulang ブランドは中国の機械メーカーの 1 つで、4 軸リンケージ (X/Y/Z + A 回転) を備えており、穴あけ、フライス加工、タッピング、溝入れ、エンドミル加工を 1 回のセットアップで完了でき、複雑なファサードやユニット化されたカーテン ウォール プロジェクトに最適です。
技術仕様
| アイテム | パラメータ |
| モデル | 4 軸 CNC カーテンウォールドリリングミーリングセンター |
| 軸数 | 4 (X、Y、Z + A 回転軸) |
| スピンドルパワー | 9kW / 12kW（オプション） |
| 主軸速度 | 0 ～ 24,000 RPM |
| ツールマガジン | 12ポジション（標準） |
| 最大穴あけ直径 | 16mm |
| X 軸の移動量 | 7,000mm（オプションで9,000mm） |
| Y 軸の移動量 | 600mm |
| Z 軸の移動量 | 400mm |
| A 軸の回転 | −90°〜＋90° |
| 最大プロファイル サイズ | 300×300mm |
| 使用空気圧 | 0.6～0.8MPa |
| 電源 | 380V / 50Hz / 三相 |
| 全体寸法 (長さ×幅×高さ) | 7,500×1,800×2,000mm |
| サービス | 良いサービス、高品質、良い価格 |
4 軸 CNC カーテンウォールドリリングミーリングセンター
- • 4 軸リンケージシステム: X/Y/Z 直線 + A 軸回転 (-90°~+90°)、再位置決めなしで多面および角度加工が可能。

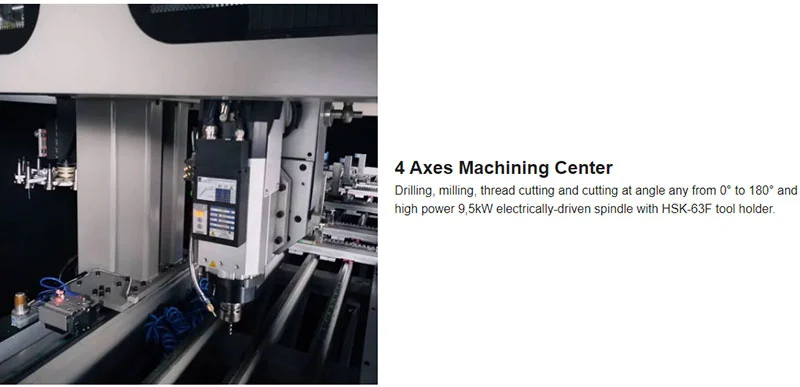

- • 強力なスピンドル: 9 ～ 12 kW 高速エレクトロスピンドル (24,000 RPM)、ISO30 テーパー、重切削。
- • 自動ツールチェンジャー (ATC): 標準 10 ～ 12 のツール位置、素早いツール交換 (<2 秒) により、ダウンタイムが短縮されます。

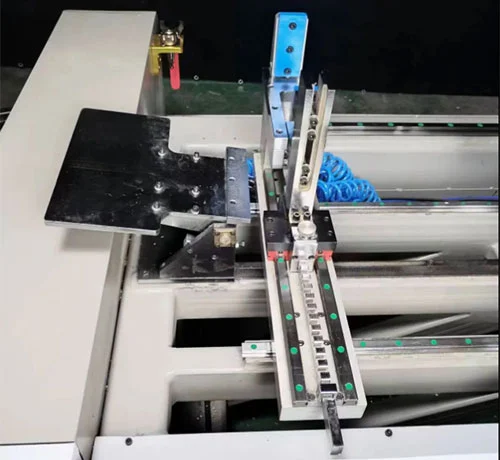

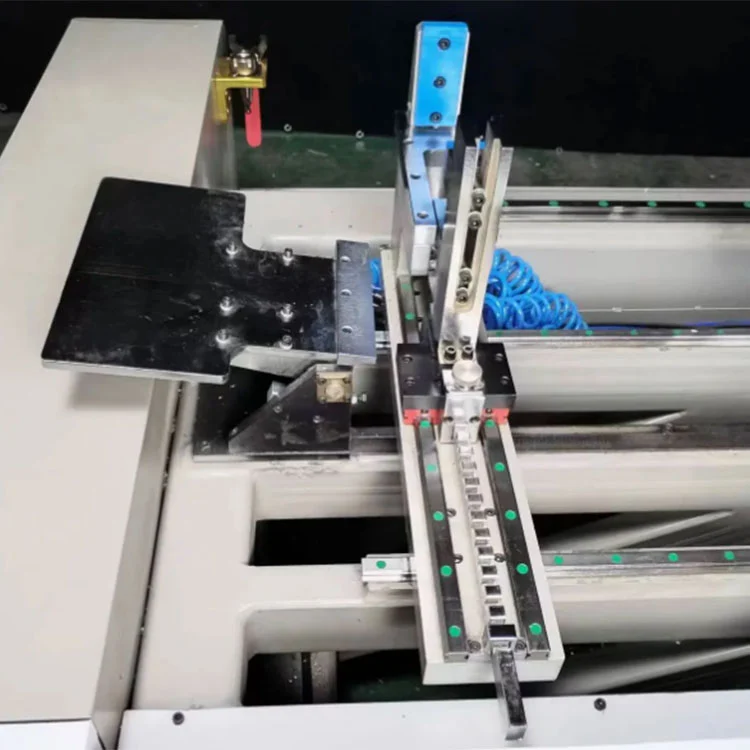

- • 精密モーションコンポーネント: HIWIN リニアガイド、ボールネジ、サーボモーター;位置決め精度±0.08mm。
- • 頑丈な構造: 振動老化を施した溶接鋼フレーム。安定性を高める鋳鉄製のビーム。
- • デュアル作業領域: インタラクティブなロード/アンロード、ノンストップ生産のための 2 つの独立したゾーン。

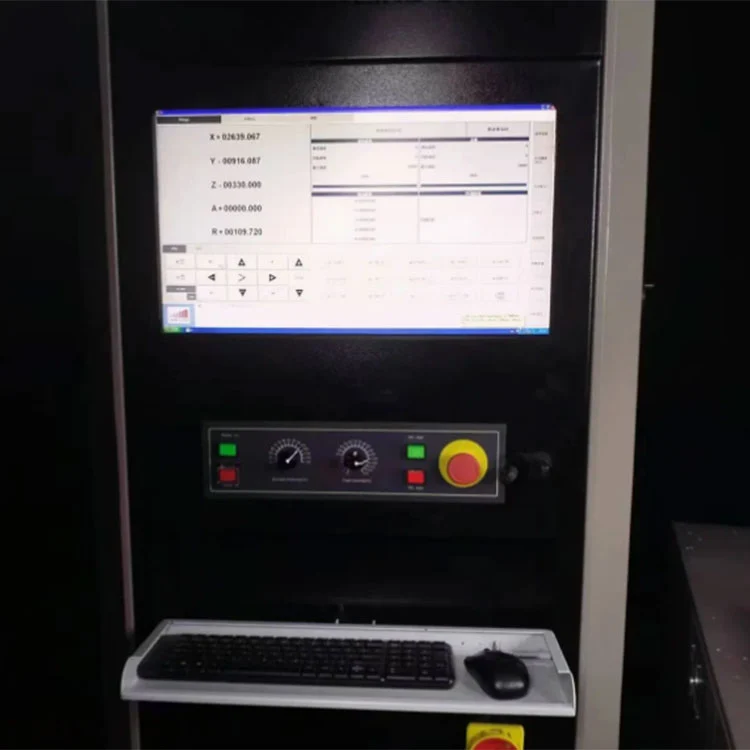

- • 高度な CNC システム: シーメンス 808D / 台湾 SYNTEC; 3D プログラミング、DXF インポート、オフライン シミュレーション。

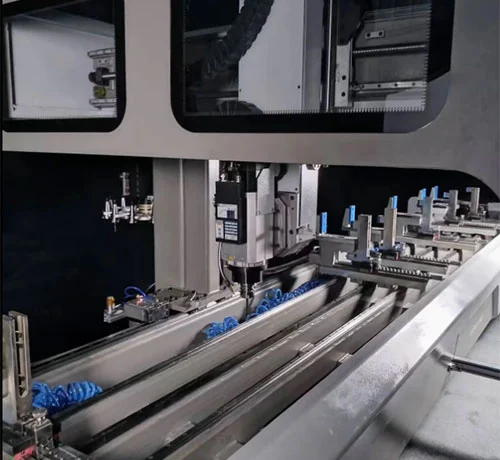

- • プロファイル保護: ワークピースを固定する設計により、表面の損傷を回避します。空気圧調整可能な治具。
よくある質問
Q: 3 軸と 4 軸の違いは何ですか?
A: 4 軸では、回転 A 軸、有効にする-90° ～ +90°角度加工;すべての側面を 1 つのセットアップで再クランプする必要はありません。
Q: 長いプロファイルを処理できますか?
A: はい。標準7,000 mm X ストローク、まで拡張可能9,000mm非常に長いカーテンウォールのプロファイル用。
Q: トレーニングは含まれていますか?
A: はい。私たちが提供するのは無料のオンライン/オフライン トレーニング操作、プログラミング、メンテナンス用。
