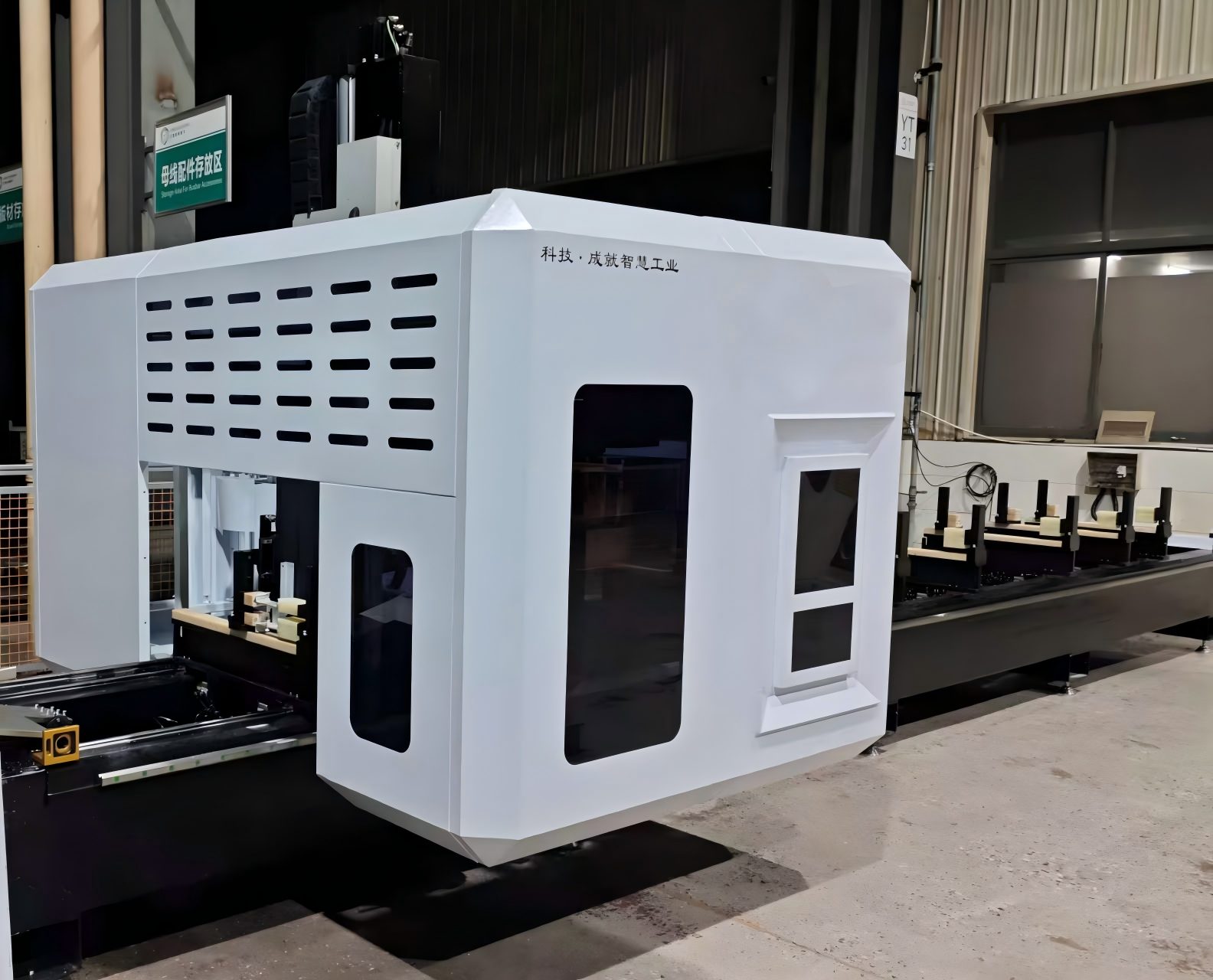

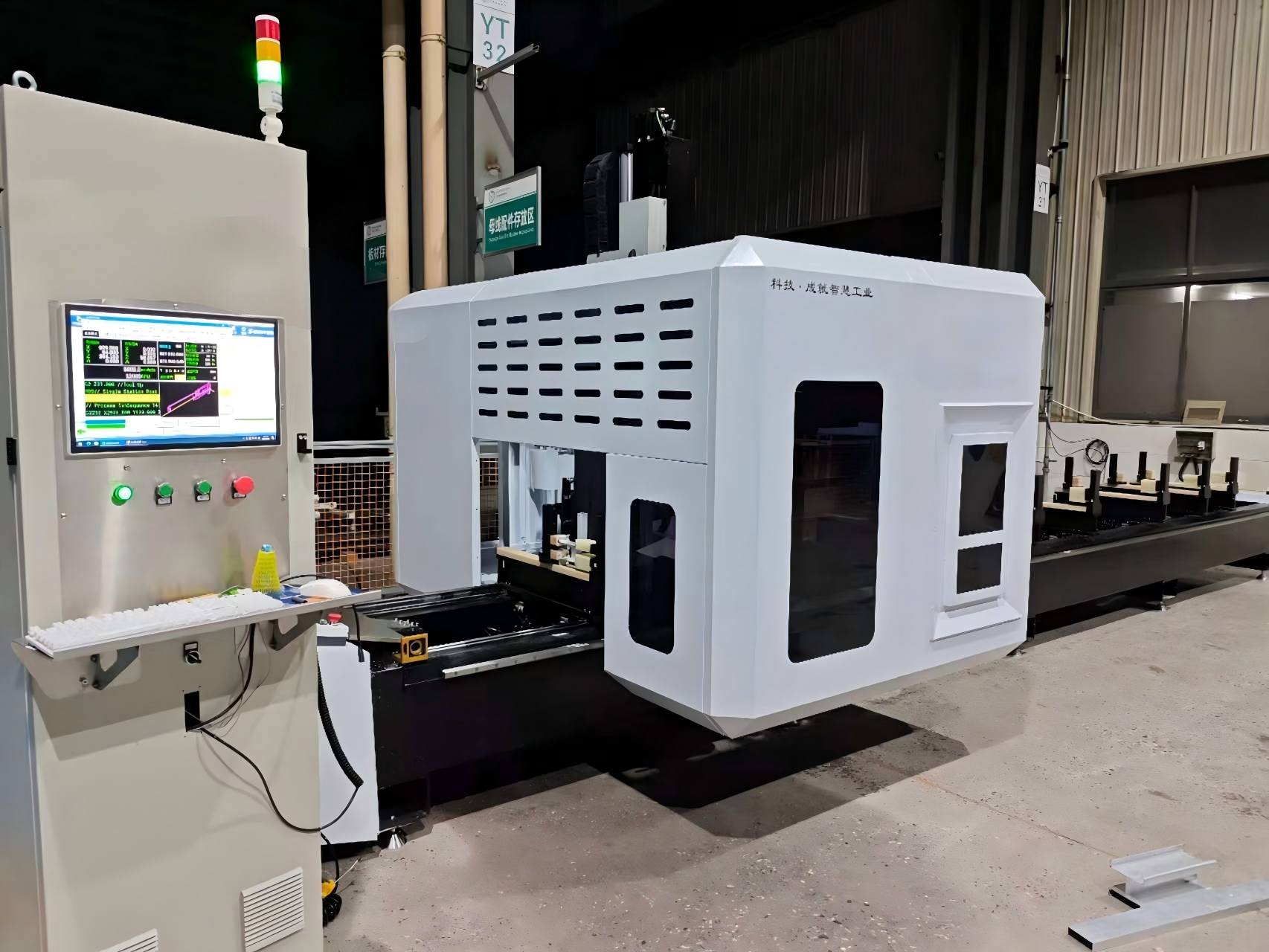

カーテンウォールプロファイル用高剛性5軸ガントリーマシニングセンタ

当社の高剛性 5 軸ガントリー マシニング センターは、建築カーテン ウォールおよびファサード業界専用に設計されています。大型アルミニウムプロファイル、ユニット化されたカーテンウォールパネル、複雑な形状の加工に優れており、位置決め精度は±0.05mmです。高速フライス加工、穴あけ、タッピング、切断用に設計されており、優れた表面品質を確保しながら製造効率を大幅に向上させます。 CE認定を取得しており、包括的なアフターサポートが提供されます。

主な特長

• 5 軸同時加工 – 複雑なファサード形状や 3D 輪郭に最適です。

  耐久性の高いガントリー構造 – 高い剛性と優れた振動減衰により、長期にわたる精度を実現します。

  大判加工エリア - 特大のカーテンウォール パネル、マリオン、欄間をサポートします。

  高速スピンドル – アルミニウムおよび鋼のプロファイル加工に最適化されています。

  自動ツールチェンジャー (ATC) – ダウンタイムを削減し、生産性を向上させます。

  ユーザーフレンドリーな CNC システム – 主流の CAD/CAM ソフトウェアと互換性があります。

  カスタマイズ可能な構成 – 世界中の請負業者が利用できる OEM/ODM ソリューション。




技術仕様

仕組み

のカーテンウォール用5軸ガントリーマシニングセンター固定ワークテーブル上で移動ガントリーを使用して動作します。オペレータはアルミニウム押出成形品をテーブル上に置き、空気圧または油圧によるクランプを作動させます。事前に作成された G コード プログラムは、Siemens または OSAI 制御を通じてロードされます。ガントリーは X 軸に沿って最初の加工位置まで移動し、5 軸ヘッドがスピンドルを必要な角度に送ります。 RTCP は回転動作中の工具長オフセットを自動的に補正するため、工具先端はプログラムされたパスに正確に追従します。穴あけ、フライス加工、タッピング、ソーイングなどの操作は、プロファイルのクランプを解除することなく、複数の面で実行されます。一連の加工が 1 つのゾーンで終了すると、ガントリーが次のゾーンに移動するか、機械が振り子モードに入り、隣接する治具で加工を続行しながら、オペレーターが完成した部品を降ろして新しい部品をロードできるようになります。切りくずは統合されたコンベアによって除去されます。

主な適用範囲

の典型的なアプリケーションカーテンウォール用5軸ガントリーマシニングセンター含む：

1. 高層ビルユニット化アルミカーテンウォールフレーム
2. 隠しフレームおよび露出フレームのガラスファサード押し出し材
3. カーテンウォールのコーナージョイントと特殊な形状のファサードプロファイル
4. サンルーム、天窓、大きなアルミニウム製の窓とドアのプロファイル
5. 点支持ガラスカーテンウォールアルミニウム支持ブラケット
6. 工業用アルミニウムのファサードと装飾的なスチール製の壁のプロファイル
7. 航空宇宙用軽量アルミニウム プロファイル (業界を超えた互換性)

適切な原材料: 6063 アルミニウム合金、中空押出材、固体アルミニウム、薄肉鋼、PVC 建築用プロファイル。

よくある質問

1. この機械はどのような材料を処理できますか?

アルミニウムのカーテンウォールのプロファイルに最適化されており、スチールおよび複合ファサード材料もサポートしています。

2. この機械はユニット化されたカーテンウォールに適していますか?

はい。大きなガントリー スパンと 5 軸機能により、ユニット化されたモジュラー ファサード システムに最適です。

3. 加工範囲のカスタマイズは可能ですか？

絶対に。 X / Y / Z 移動量とガントリー幅はプロジェクトの要件に応じてカスタマイズできます。

4. どの制御システムがサポートされていますか?

標準オプションには Siemens、Fanuc、OSAI が含まれており、すべて主流の CAD/CAM ソフトウェアと互換性があります。

5. 機械は自動生産ラインをサポートしていますか?

はい。自動ローディングおよびアンローディング システムと統合して、連続生産を実現できます。
