カーテンウォール部品用高精度5軸ガントリーマシニングセンタ

製品概要

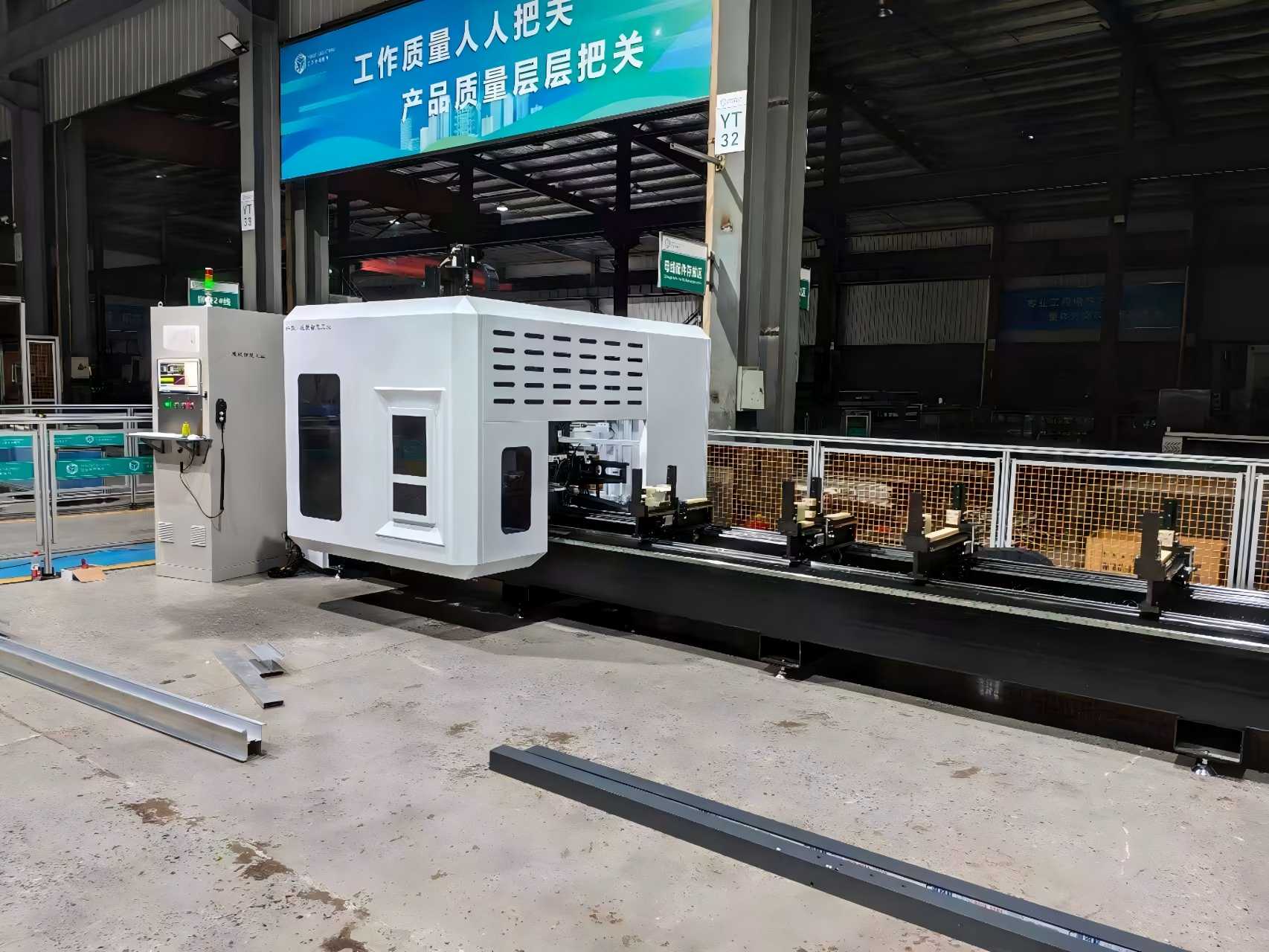

当社のカーテン ウォール システム用の高剛性 5 軸ガントリー マシニング センターは、複雑な建築デザインを精密なファサード コンポーネントに変換するように設計されています。 CAD/CAM プログラミングと A/C 軸回転フライス加工を統合することにより、この機械は大型アルミニウム プロファイル、ユニット化されたパネル、およびスチール製カーテン ウォール フレームを 1 つのセットアップで加工します。頑丈なガントリー構造により長期安定性と±0.05mmの位置決め精度が保証され、自動工具交換装置（ATC）により連続フライス加工、穴あけ、タッピング、切断が可能になります。現代のファサード製造向けに設計されており、繰り返しのクランプを排除し、人件費を削減し、複雑な形状に対して優れた表面品質を実現します。

主な特長

•


  複雑なファサード形状と 3D 輪郭のための 5 軸同時加工

  高い剛性と振動減衰を実現する頑丈なガントリー構造

  特大カーテンウォールパネルをサポートする大判加工エリア

  アルミニウムおよびスチールのプロファイルに最適化された高速エレクトロスピンドル

  連続加工用の自動工具交換装置 (ATC)

  主流のCAD/CAMソフトウェアと互換性のある高度なCNC制御システム

  ユニット化されたモジュール式カーテンウォール生産のためのカスタマイズ可能な構成

  グローバルなアフターサポートを備えた CE 認定済み




技術仕様

仕組み

。 CAD/CAMプログラミング

建築カーテン ウォールのデザインは CAD ソフトウェアで作成され、CAM を介して CNC ツールパスに変換されます。このシステムは、複雑なファサード形状に対して最適な切削角度、工具軌道、加工シーケンスを計算します。

2. ワークのクランプ

長いアルミニウムまたはスチールのカーテンウォール プロファイルや特大のファサード パネルは、適応型空気圧クランプを使用して CNC 制御のワークテーブルにしっかりと固定され、加工領域を避け、変形を防ぎます。

3. ガントリー移動（X / Y / Z 軸）

ブリッジ型ガントリーは X 軸 (長さ) に沿って移動し、加工ヘッドは Y 軸 (幅) と Z 軸 (高さ) に沿って移動します。この大型の移動範囲は、フルサイズのカーテン ウォール コンポーネントの中断のない加工をサポートします。

4. 5軸同時加工（A/C軸）

直線運動に加えて、主軸ヘッドは A 軸を介して傾斜し、C 軸を介して回転するため、ワークをアンクランプすることなく複合角度フライス加工、排水溝加工、および 3D 輪郭切削が可能になります。

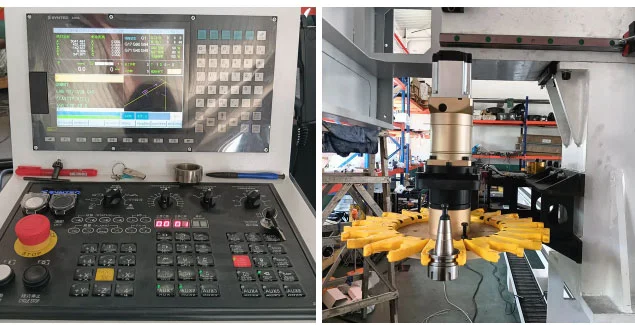

5. 自動工具交換 (ATC)

ドリル、エンドミル、タップ、ソーブレードをツールマガジンに収納します。 ATC はサイクル中に工具を自動的に交換するため、カーテン ウォール マリオン、欄間、およびパネルを 1 回の操作で完全に加工できます。

6. 高精度の出力

インプロセス測定とリアルタイム補正により、寸法精度が保証されます。完成したカーテン ウォール コンポーネントは、きれいなエッジ、正確な穴の位置、複雑な 3D プロファイルを備え、すぐに組み立てることができます。

プロセスフロー:

CAD モデル → CAM ツールパス → クランプ → X/Y/Z ガントリー動作 → A/C 軸傾斜 → フライス加工 / 穴あけ / タッピング → 完成したカーテンウォールコンポーネント

主な適用範囲

の典型的なアプリケーションカーテンウォール用5軸ガントリーマシニングセンター含む：

1. 高層ビルユニット化アルミカーテンウォールフレーム
2. 隠しフレームおよび露出フレームのガラスファサード押し出し材
3. カーテンウォールのコーナージョイントと特殊な形状のファサードプロファイル
4. サンルーム、天窓、大きなアルミニウム製の窓とドアのプロファイル
5. 点支持ガラスカーテンウォールアルミニウム支持ブラケット
6. 工業用アルミニウムのファサードと装飾的なスチール製の壁のプロファイル
7. 航空宇宙用軽量アルミニウム プロファイル (業界を超えた互換性)

適切な原材料: 6063 アルミニウム合金、中空押出材、固体アルミニウム、薄肉鋼、PVC 建築用プロファイル。

よくある質問

1. この機械はどのような材料を処理できますか?

アルミニウムのカーテンウォールのプロファイルに最適化されており、スチールおよび複合ファサード材料もサポートしています。

2. この機械はユニット化されたカーテンウォールに適していますか?

はい。大きなガントリー スパンと 5 軸機能により、ユニット化されたモジュラー ファサード システムに最適です。

3. 加工範囲のカスタマイズは可能ですか？

はい。 X / Y / Z 移動量とガントリー幅はプロジェクトの要件に応じてカスタマイズできます。

4. どの制御システムがサポートされていますか?

標準オプションには Siemens、Fanuc、OSAI が含まれており、すべて主流の CAD/CAM ソフトウェアと互換性があります。

5. 機械は自動生産ラインをサポートしていますか?

はい。自動ローディングおよびアンローディング システムと統合して、連続生産を実現できます。

このマシンを選ぶ理由

単一セットアップの効率 – クランプを繰り返す必要がなく、角度エラーが少なくなります

建築基準に適合する精度 – 目に見えるファサード表面の精度は ±0.05 mm

スケーラブルな生産 – 小ロットのカスタマイズと大量生産の両方に適しています

グローバル コンプライアンス – CE 認定を受け、国際プロジェクト向けに設計
