超精密5軸CNCマイター切断機

22.5°～-135°アルミニウムキャビネットフレームの特徴と利点

1. 5軸CNC知能制御システム

• 産業用CNCコントローラーを搭載し、ブラシレスサーボモーター5 軸すべてに対応し、スムーズで正確、再現性のある動きを保証します。
• 15インチのタッチスクリーンユーザーフレンドリーなインターフェースにより、角度、長さ、切断モードを数分でプログラムできます。 USB/LANデータ転送をサポートします。
• 内蔵自動補正長さと角度の誤差を修正し、手動による調整を排除し、材料の無駄を削減します。

2. 比類のない角度の多様性 (22.5° ～ 135°)

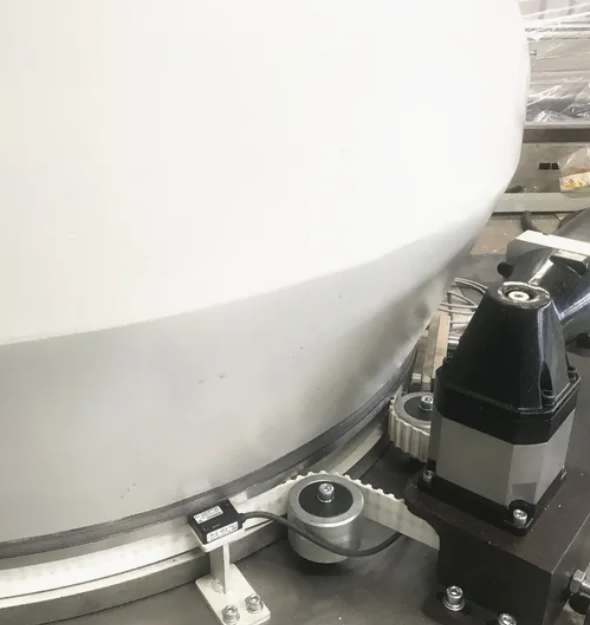

• 水平回転: 22.5° (外側) ～ 135° (内側) のマイター角度の組み合わせは無制限です。
• 垂直方向の傾き: ベベルカットの場合は 45°～-90°、複雑な 2D 複合角度のカットを 1 回のパスで可能にします。
• に最適アルミニウムキャビネットフレームコーナー、ドアフレームマイター、カスタム建築プロファイル.

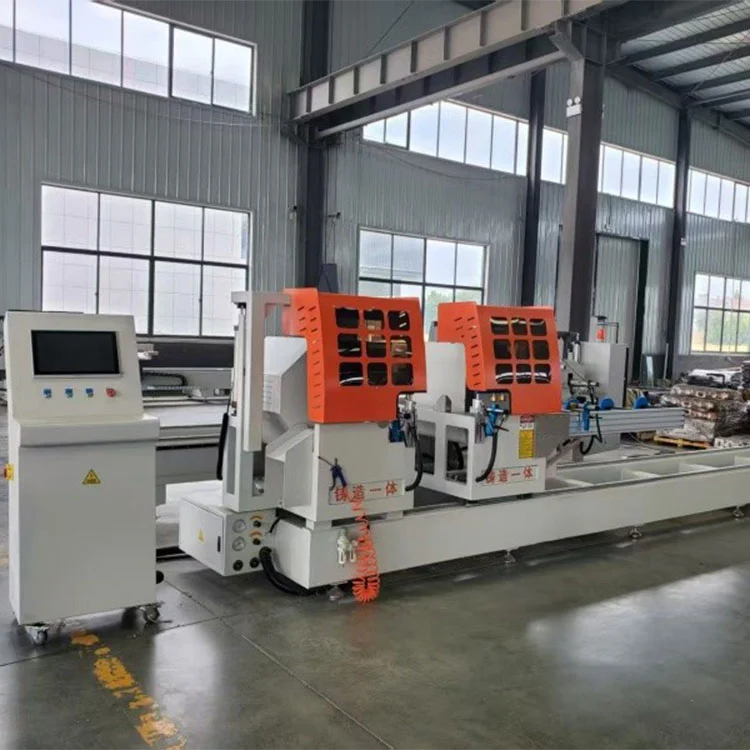

3. デュアルヘッド高能率切削

• 2 つの独立したカッティング ヘッド (左側は固定、右側は電動)同期または個別の操作.
• 最大切断長さ:6000mm;キャビネットフレームやカーテンウォール用の大型アルミニウムプロファイルを扱います。
• アップストローク切削サイクルラジアル送り付き: 旋回運動と直線運動を組み合わせて、最大の切削能力を実現します。



22.5°--135°アルミニウムキャビネットフレーム

5 軸 CNC 複合マイターソー 22.5°--135° アルミニウム キャビネット フレームの技術的パラメータ

• ☆電源電圧：380V±10% 50Hz±2% 三相4線式
• ☆鋸引きモーター出力: 3kW 2800rpm
• ☆使用圧力：0.6～0.8MPa
• ☆鋸刃仕様：Φ600×Φ38×4.8×4.2×144P
• ☆鋸刃角度：45°〜90°任意の角度
• ☆テーブル回転角度：45°～135°任意の角度
• ☆切断面範囲：200mm×200mm（切断角度90°、幅×高さ、切断面範囲を参照）
• ☆ 切断長さ: 700mm~5000mm (90°)
• ☆ブレード送り速度：0~3m/min
• ☆ 切断面粗さ：≦Ra12.5μm

よくある質問

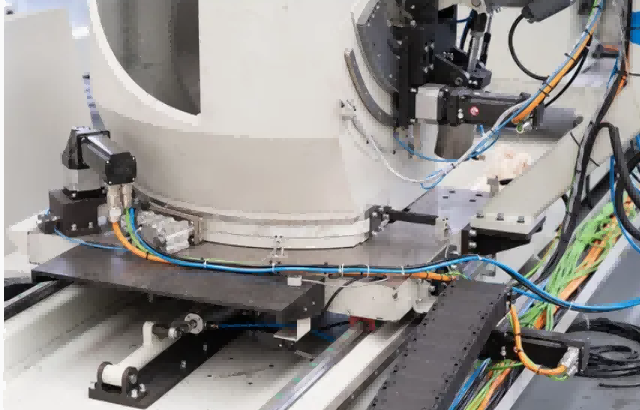

5軸CNCサーボ制御

ソーヘッドの回転、傾き、プロファイルの位置決めを完全に自動化した制御により、手動調整なしで正確な複合角度切断が保証されます。

高精度な切削性能

きれいでバリのない切断で±0.1mmの精度を実現し、ハイエンドのアルミニウムおよびUPVCプロファイルの製造に最適です。

複合マイター＆ベベルカット

カーテン ウォールや建築プロファイルの留め継ぎ、ベベル、複合カットなどの複雑な角度の組み合わせをサポートします。

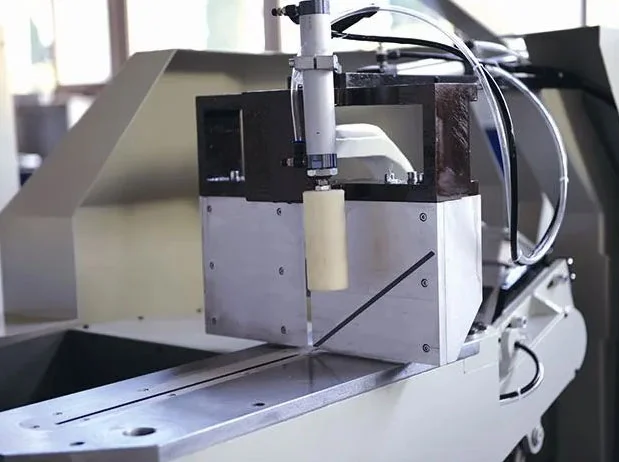

空気圧プロファイルクランプシステム

多点クランプにより、切断中の安定した確実な保持が保証され、振動が最小限に抑えられ、安全性が向上します。

産業グレードの機械構造

防食コーティングを施した頑丈なスチールフレームは、要求の厳しい作業場環境でも長期的な安定性と耐久性を提供します。

ユーザーフレンドリーなCNCインターフェイス

プリセットされた切断プログラムによる直感的なタッチスクリーン制御により、操作が簡素化され、トレーニング時間が短縮されます。

高速切削効率

最適化されたスピンドルとサーボ システムにより、高速切断サイクルが可能になり、窓やドアのメーカーの毎日の生産量が増加します。

安全保護システム

オペレータの安全を確保するための安全ガード、緊急停止、自動故障警報を装備
