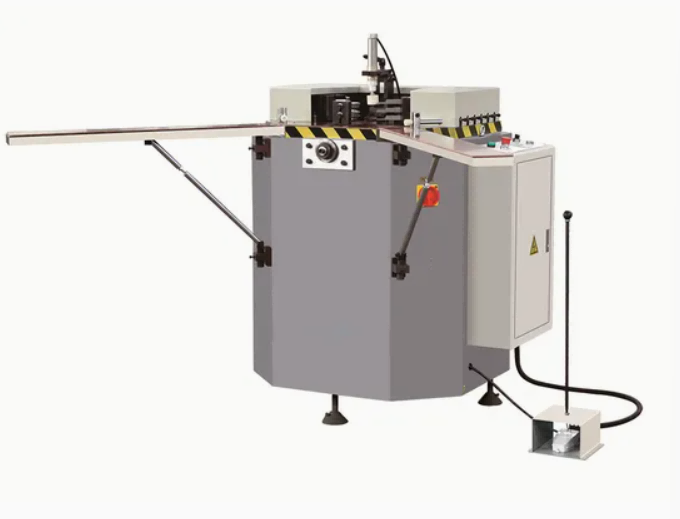

LZJ-100/3500 シングルヘッドアルミ。窓ドアコーナー結合機

100mm * 3500mm の単一ヘッド アルミニウム窓ドア コーナー結合機

• 片頭同時圧着一発で完了2 つの 90° コーナー;シングルヘッドマシンと比較して効率が 2 倍で、大量生産に最適です。
• ✅ 100mm×3500mmの大容量最大プロファイル幅100mm、最大フレーム長3500mm;最小フレームサイズ450×450mm、標準および特大のアルミニウムフレームに適合します。
• ✅ 頑丈な油圧システム定格圧力15～18MPa、強力な圧着力により、堅固で隙間のないコーナー接続が保証されます。

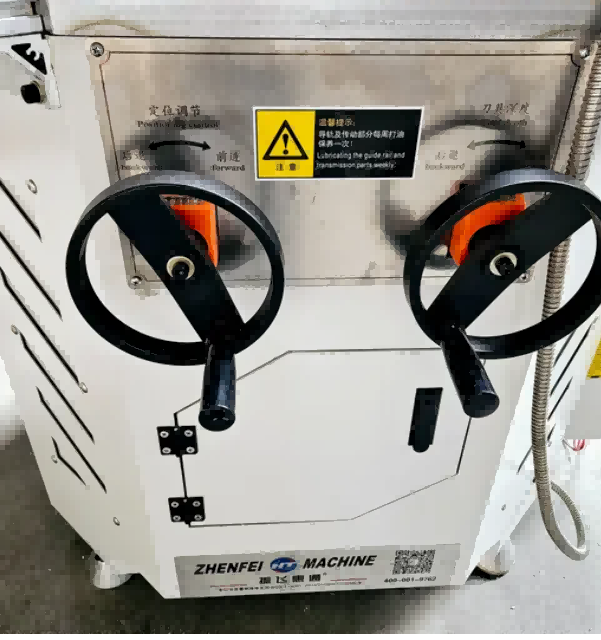

• ✅ 正確に調整可能な位置決め内側/外側位置決めブロック上下調整可能;圧着ナイフ前後左右調整可能さまざまなプロフィールセクション用。
• ✅ 空気圧クランプとプリテンションプリテンションによる自動クランプにより、プロファイルの変形を防ぎます。正確な 90° の角度としっかりとした縫い目を保証します。
• ✅ 高精度リニアガイドスムーズで安定した動き。コーナー結合精度±0.1mm、一貫した対角精度。



100 ミリメートル * 3500 ミリメートル 2 ヘッドアルミ窓ドアコーナー結合機、アルミ窓ドア用ウィンドウマシンコーナー結合機の作業サンプル

技術仕様

アプリケーションシナリオ

エネルギー効率の高いアルミニウム製の窓とドアの製造

カーテンウォールとサンルームのプロファイルのアセンブリ

工業用アルミ形材加工

OEM/ODM 窓およびドア生産ライン

このマシンを選ぶ理由

標準のコーナー クリンパとは異なり、このモデルは容量と強度を重視して設計されています。 100mm の圧着高さにより、一般的な機械では処理できないより深いプロファイルを加工できます。 3500 mm のフレーム容量と組み合わせることで、大型の一体型ウィンドウ ユニットを 1 回のパスで生産できます。その結果、製品の品質が向上し、人件費が削減され、国際製造基準を満たす強力な最終製品が実現します。

主な特長

深圧着能力(100mm)

高級窓やカーテンウォールに使用される厚肉強化アルミニウムプロファイル向けに設計されています。

大型フレーム加工(3500mm)

特大フレームに対応できるため、現場での組み立ての必要性が軽減されます。

油圧同期

デュアル圧着ヘッドは完全に連動して動き、プロファイルの変形を防ぎ、構造の完全性を確保します。

空気圧クランプシステム

高速応答シリンダにより、動作中に振動のない安定したクランプが実現します。

調整可能な位置決めブロック

さまざまなプロファイルの高さやコーナー構成に簡単に適応します。

剛溶接構造

厚手のスチールフレームにより、長期的な安定性と加工精度が保証されます。

よくある質問

Q1: このマシンは UPVC プロファイルに使用できますか?

A: アルミニウムに最適化されています。 UPVC アプリケーションの場合、カスタマイズ オプションについてはお問い合わせください。

Q2: 圧着高さは調整可能ですか?

A: はい。位置決めブロックは、高さ 100mm までのプロファイルに合わせて調整できます。

Q3: 通常のリードタイムはどれくらいですか?

A: 標準モデルは 15 ～ 20 営業日以内に発送されます。特注品の場合はさらにお時間がかかる場合がございます。

Q4: 運用サポートはしてもらえますか？

A: はい。詳細なマニュアル、セットアップビデオ、リモート技術サポートを提供します。
