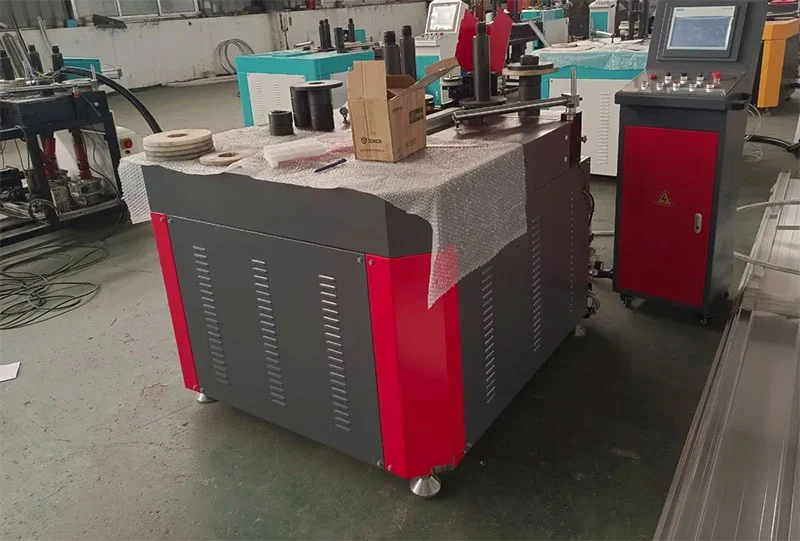

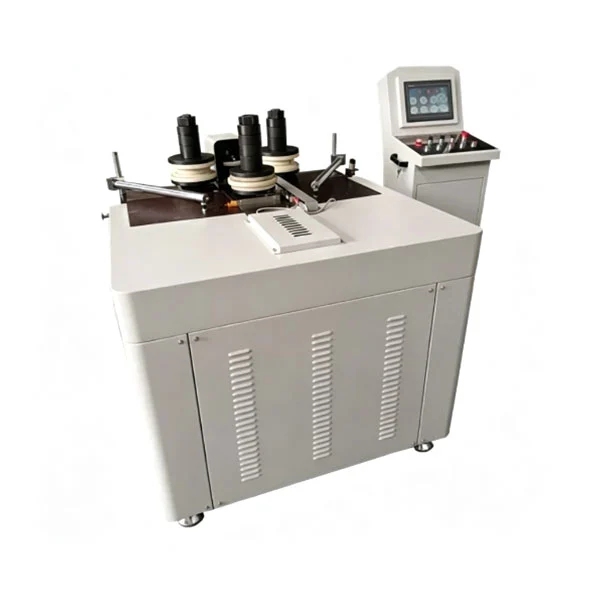

CNC アルミニウム PVC プロファイル曲げ機

この CNC アルミニウム PVC プロファイル曲げ機は、アルミニウム、PVC、UPVC、サーマル ブレーク、ステンレス鋼、銅のプロファイルを、窓やドアのフレーム、カーテン ウォール要素、建築用トリム、工業用コンポーネント用の曲面形状に加工します。 20、25、または 40 トンの油圧推力オプションが利用可能で、10 インチのタッチスクリーンを備えた CNC コントローラーは、複数半径の円弧、全円、楕円、および複合曲線のデジタル プログラミングをサポートします。位置決め精度は、サーボ制御された X、Y、Z 軸全体で ±0.02 mm と規定されています。

• 複数の材料の互換性:のCNC アルミニウム PVC プロファイル曲げ機アルミニウム、PVC、UPVC、サーマル ブレーク、ステンレス鋼、銅のプロファイルを曲げます。工具セットは、機械の能力内でさまざまな材料グレードや断面に​​対応するように変更できます。
• 3軸CNC位置決め:X、Y、Z 軸のサーボ モーターは、10 インチのタッチスクリーンを備えた CNC コントローラーを通じて駆動されます。位置決め精度は±0.02mmです。オペレーターは、インターフェース上で直接マルチ半径形状、円弧、複合曲線をプログラムしたり、USB 経由でデータをインポートしたりできます。
• 油圧推力オプション:20 トン、25 トン、40 トンの 3 つの油圧ステーション構成が提供されており、必要なプロファイルの材質、肉厚、曲げ半径に基づいて選択されます。油圧ポンプは、標準的な産業用ユニットと比較して騒音を抑えて動作します。

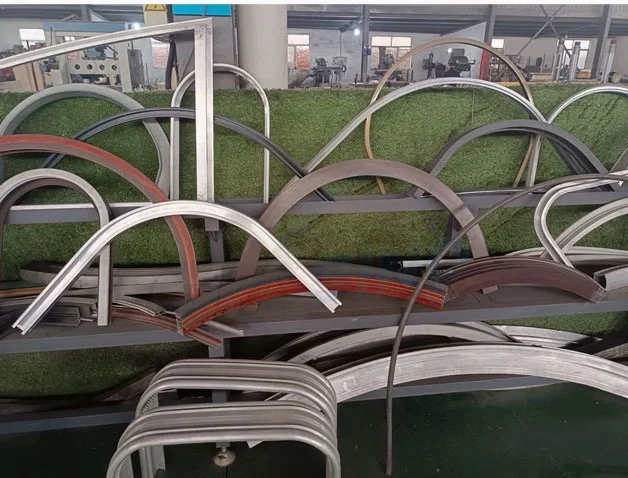

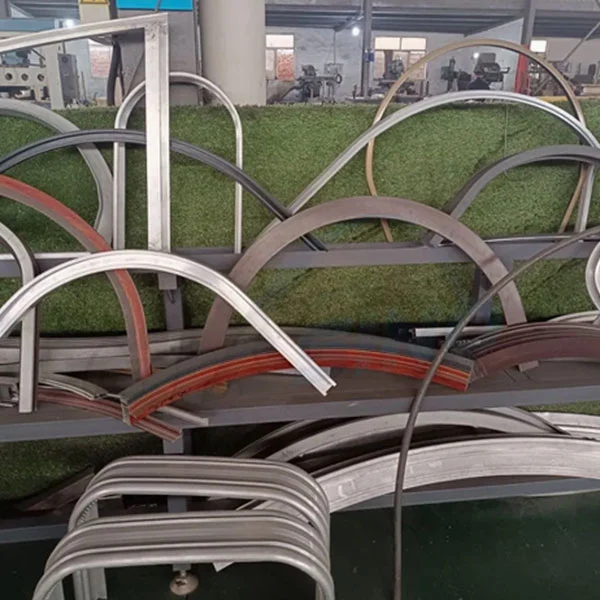

• 曲げ形状範囲：このマシンは、C 形状、U 形状、S 形状、全円、楕円、複数の半径の組み合わせ、およびカスタム円弧を生成します。成形ベルトとローラー金型をカスタマイズして、最適な曲げ品質を実現するプロファイル断面に一致させることができます。

仕組み

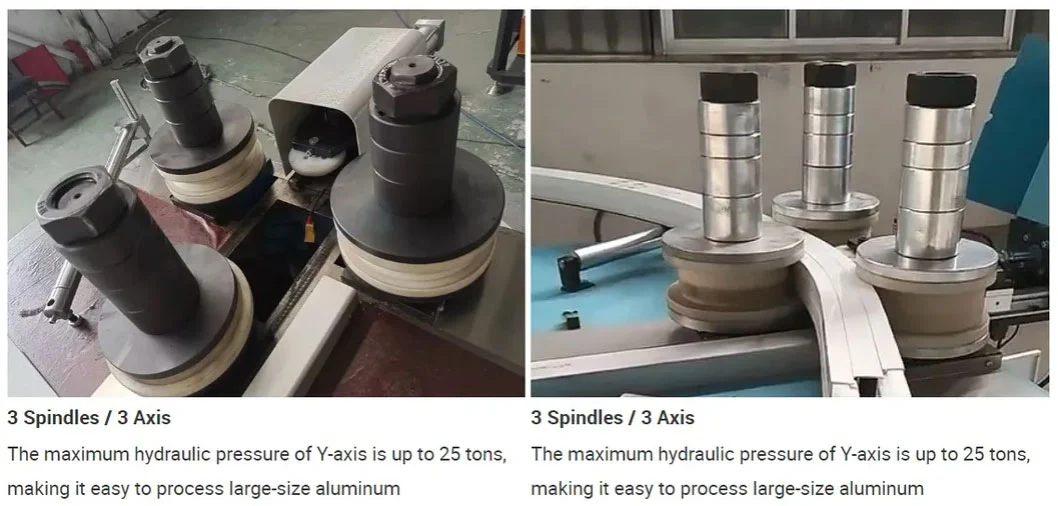

のCNC アルミニウム PVC プロファイル曲げ機オペレータがプロファイルをワークテーブルにロードし、プロファイルの断面に合わせた成形ベルトとローラーの金型を固定することで動作します。 C 字型、U 字型、全円、または複数半径の曲線など、希望する曲げ形状を 10 インチのタッチスクリーンでプログラムするか、USB 経由でインポートします。サーボ制御の X、Y、Z 軸がプロファイルと曲げローラーの位置を決め、油圧ステーションが選択された推力を加えます。ローラー金型は、表面の跡を防ぐためにオプションで PU コーティングを施した硬化鋼で作られており、プログラムされた曲線に沿ってプロファイルをガイドします。曲げサイクルの後、完成したプロファイルが削除されます。断面を変形させることなく必要な曲げ半径を達成するために、特定のプロファイル形状に合わせてカスタム成形ベルトと金型を使用できます。

主要コンポーネント

CNCコントローラー:曲げ角度、半径、および複数半径シーケンスをプログラムするためのユーザー インターフェイスを備えた 10 インチのタッチスクリーン。 USB ポートはプログラムのインポートとエクスポートをサポートします。コントローラーは軸の動き、油圧、サイクルタイミングを管理します。

油圧ステーション:20 トン、25 トン、および 40 トンの構成で利用可能です。安定した圧力出力と静かな運転を実現するために選ばれた輸入オイルポンプを使用しています。油圧回路には圧力リリーフバルブとフィルターが含まれています。

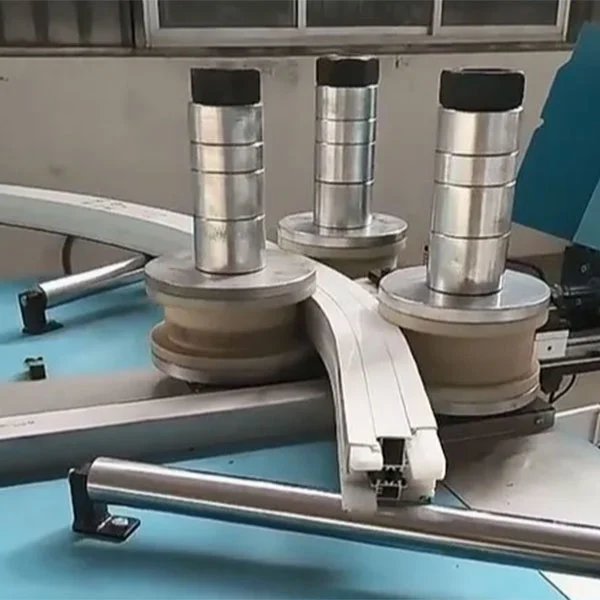

ローラー金型:硬化鋼から製造されており、オプションで PU コーティングが施されています。コーティングは、コーティング、陽極酸化、または塗装されたプロファイル表面の傷や跡を防ぐのに役立ちます。モールド セットは、さまざまなプロファイル断面に対応して交換可能です。

伝染 ; 感染：台湾 HIWIN リニア ガイド レールは可動軸を運びます。高精度のギアボックスとサーボ モーターにより、X、Y、Z の動きの位置決め精度が実現します。

アプリケーション

• アルミニウム製の窓とドアのプロファイル (熱遮断および標準)
• PVC および UPVC の窓枠とドアのプロファイル
• カーテンウォールのアルミニウム押出形材
• 建築用金属プロファイル (手すり、トリム、ファサード要素)
• 工業用アルミニウムプロファイルとカスタム金属押出材
• 家具および装飾金属の曲げ加工

メーカーと保証

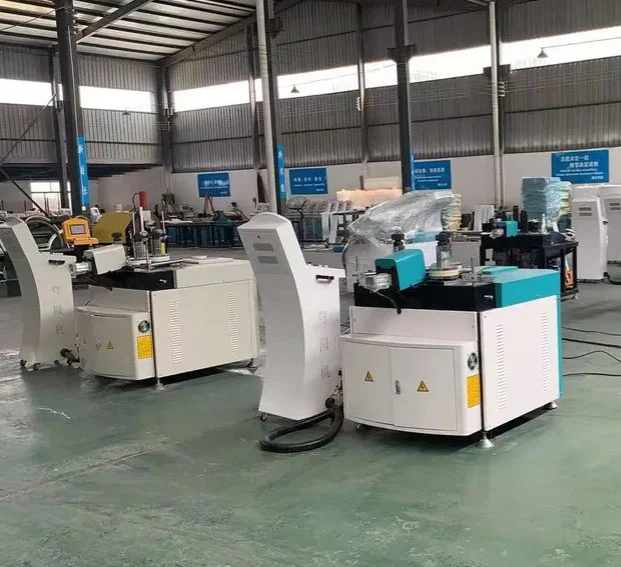

Lebulang Machineryとして運営されているShandong Lebulang Precision Machinery Co., Ltd.は、1996年以来中国の済南工場でアルミニウムおよびPVC加工装置を製造してきました。CNC アルミニウム PVC プロファイル曲げ機CE および ISO 認証を取得して工場から直接供給されます。主要構造には 1 年間の保証が付いています。リモート技術サポート、設置ビデオ、英語マニュアルは追加料金なしで提供されます。オンサイトでの設置とトレーニングは個別に手配できます。ローラー金型、フォーミングベルト、油圧シールなどのスペアパーツを取り揃えております。マシンの色、ブランド名、パッケージは、OEM および ODM 契約に基づいてカスタマイズできます。

よくある質問

1. あなたは工場ですか、それとも商社ですか?

当社は、1996 年から中国の済南に独自の生産施設を構えるメーカーです。

2. 機器の保証期間はどれくらいですか?

ローラー金型や成形ベルトなどの通常の摩耗部品を除く主要構造については 1 年間。

3. アフターサービスはどのように提供しますか?

遠隔ビデオガイダンス、オンライン技術サポート、保証期間内の不良部品の無償交換が提供されます。追加料金で、オンサイトでの設置、試運転、トレーニングを手配できます。

4.納期はどれくらいですか?

標準マシンは、デポジットの支払いを受領してから 10 ～ 20 営業日以内に出荷されます。

5. 他にどのような機械を販売していますか?

アルミニウム切断機、アルミニウムコーナー圧着機、PVC溶接機、CNCボール盤およびフライス盤、ドアおよび窓の生産ライン一式。

6. 機械はサーマル ブレーク プロファイルを曲げることができますか?

はい。適切な成形ベルトとローラー金型を使用すると、機械は絶縁ストリップの完全性を維持しながらサーマル ブレーク アルミニウム プロファイルを曲げることができます。
