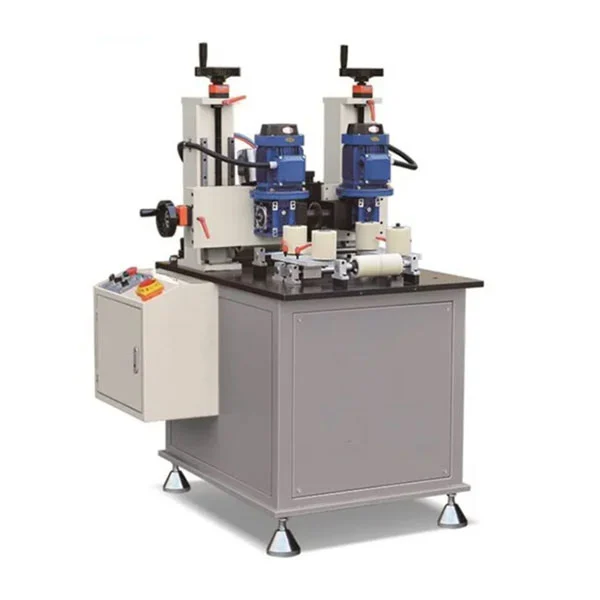

220×250mm ヘビーデューティサーマルブレークプロファイルローレットマシン

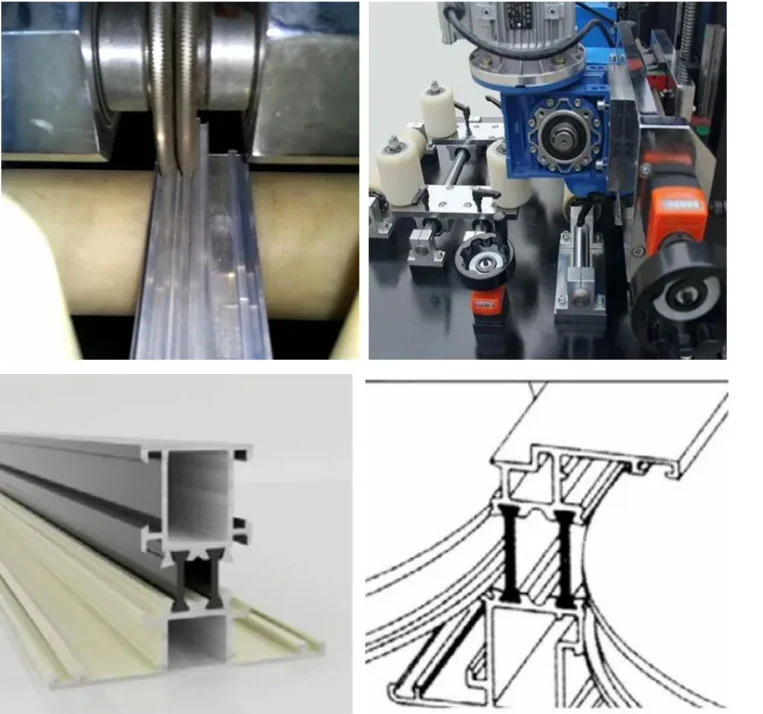

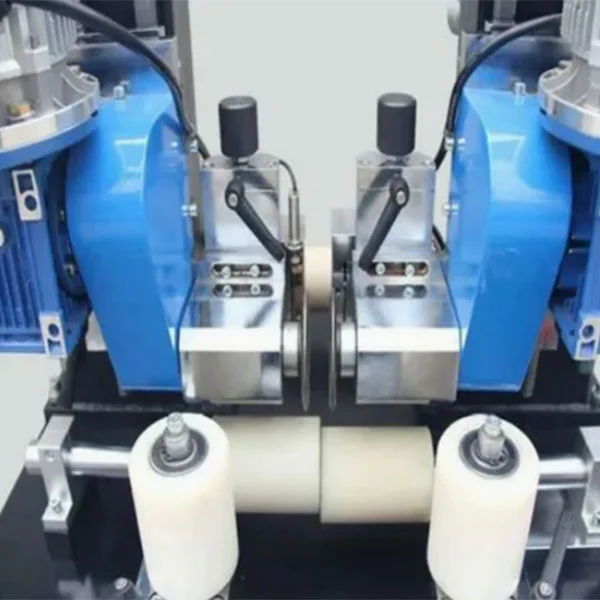

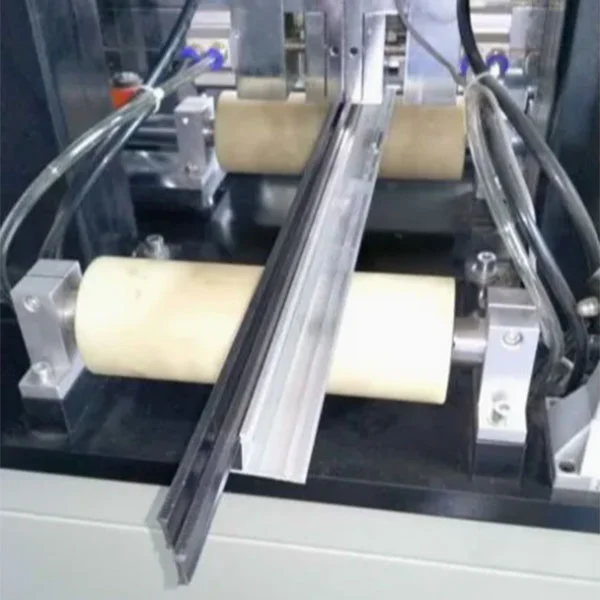

この頑丈なローレット加工機は、ストリップ挿入用のサーマル ブレーク アルミニウム プロファイルを準備し、最大幅 220 mm、高さ 250 mm のセクションを加工します。 2 つの 1.5 kW モーターが、それぞれ直径 90 mm の 1 対の硬化鋼ローレット カッターを駆動します。送り速度はインバータードライブによって毎分 6 ～ 70 メートルの範囲で連続的に調整できるため、オペレーターはプロファイル断面と生産量に合わせて速度を調整できます。サポートホイールを 0 ～ 20 mm の範囲で上げ下げできるため、ローレット加工の深さは均一に保たれ、押出成形品の高さのばらつきを補正します。

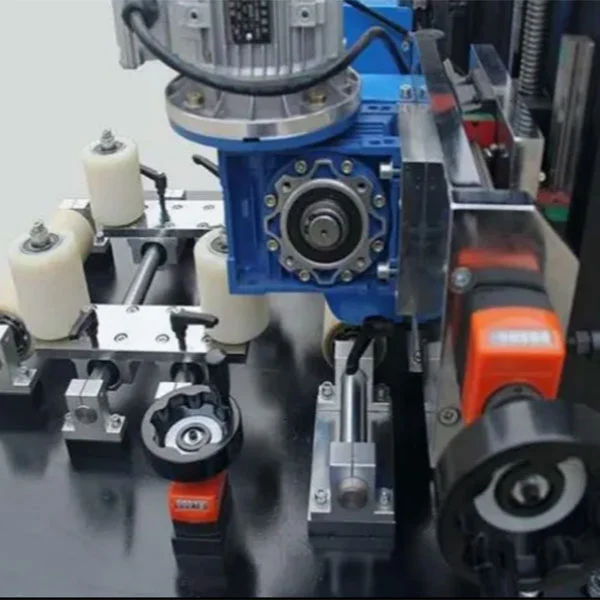

カッターの位置決めは、微調整ハンドホイールと組み合わせた電動軸によって行われ、垂直方向と水平方向の両方をカバーします。この構成により、プロファイル タイプを切り替える際の切り替え時間が短縮され、セットアップの再現性を犠牲にすることなく、より小さなバッチを実行することが現実的になります。フレームは溶接鋼構造で、モーション コンポーネントは制御回路にシュナイダー エレクトリックを備えた台湾 HIWIN リニア レールに搭載されています。この組み合わせにより、高速走行時の安定した工具の噛み合いと低振動を維持できます。

全体の 220 × 250 mm の高耐久サーマル ブレーク プロファイル ローレット加工機の寸法は 1000 × 1100 × 1550 mm、重量は約 800 kg です。 380V 三相電源で動作し、CE 認証を取得しています。標準の安全規定には、緊急停止と作業ゾーンの警備が含まれます。用途は、アルミニウムと絶縁ストリップ間の強力な機械的結合が必要な窓、ドア、カーテンウォール、および工業用アルミニウム部分のサーマル ブレーク プロファイルをカバーします。

中国工場で30年近くアルミ加工装置を製造してきたLBLマシンがこのローレットユニットを生産しています。カスタム OEM 構成も利用可能で、マシンは工場から直接供給されます。日常のメンテナンスが簡単に行えるように設計されており、追加料金なしでリモート設置ガイドが含まれています。
