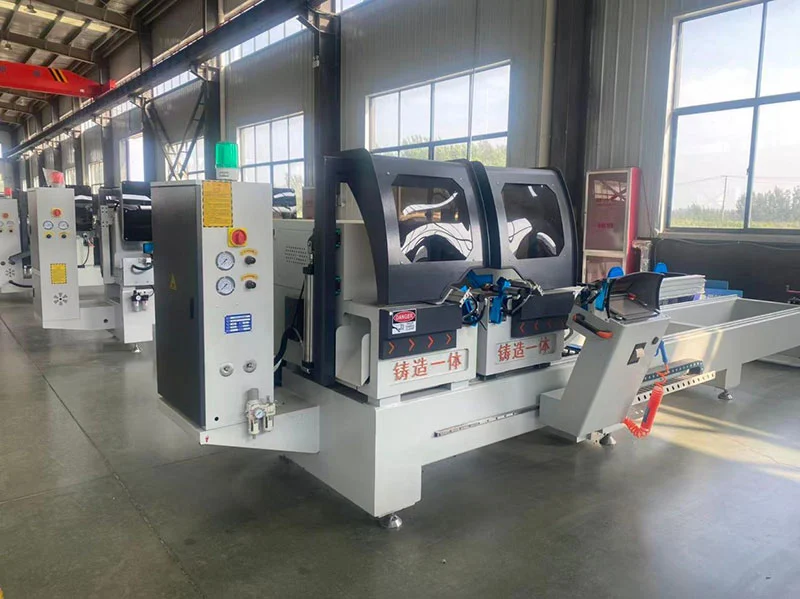

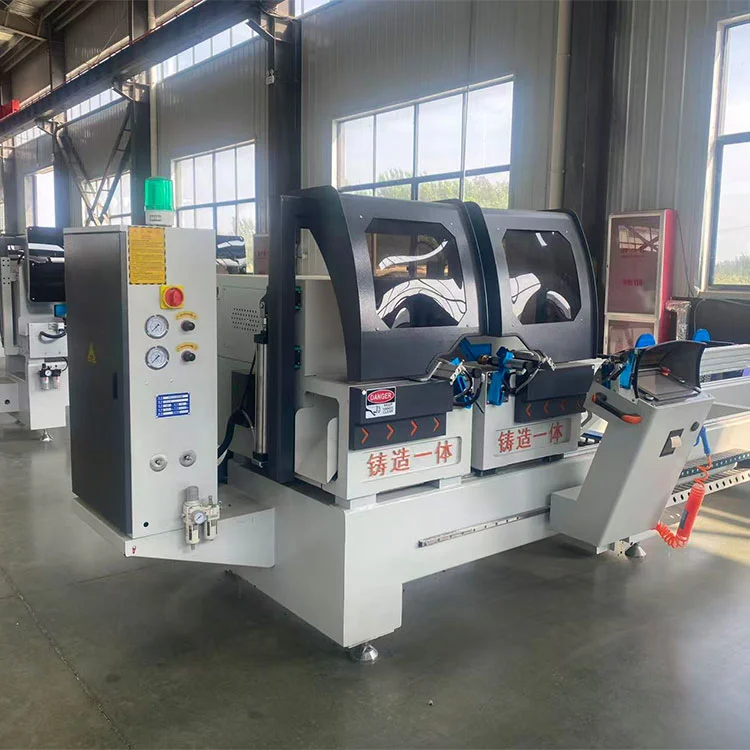

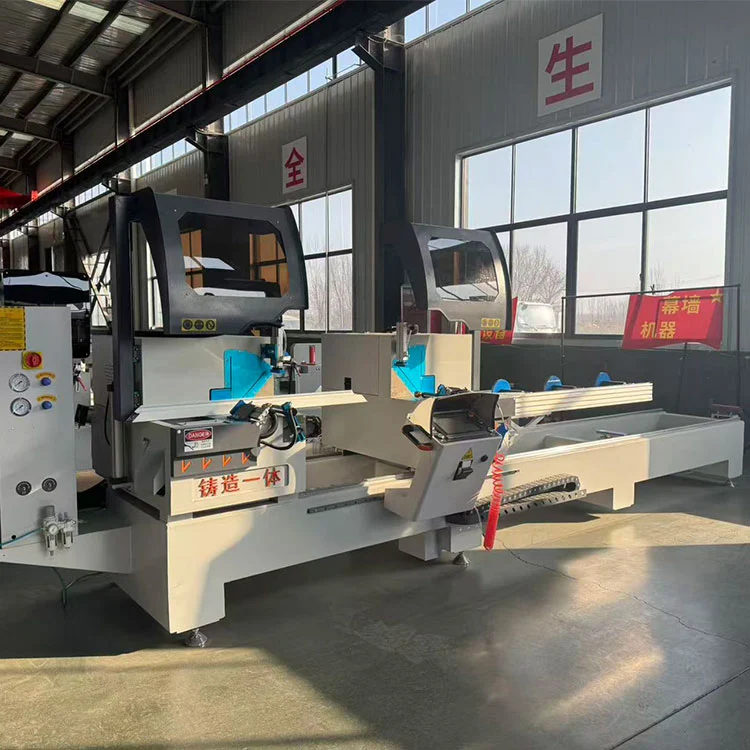

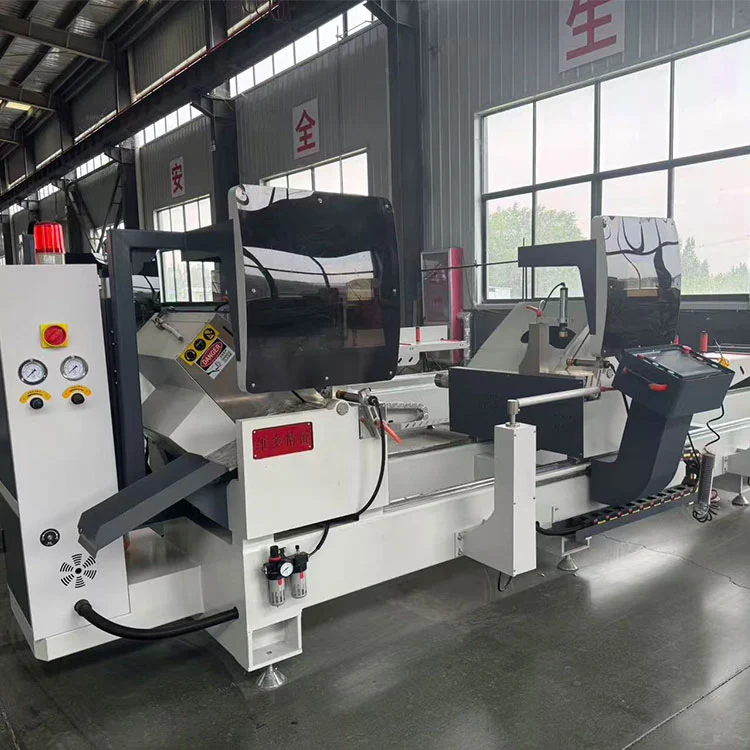

窓枠製作用ダブルマイターソー

窓枠製造用の45&90度ダブルマイターソーは、窓、ドア、カーテンウォールの製造におけるアルミニウム、PVC、UPVC、およびサーマルブレークプロファイル用に設計された頑丈で高精度のダブルヘッド切断機です。バリのないエッジで正確で再現性のある 45° および 90° 切断を実現し、シングルヘッドの独立動作とダブルヘッドの同期動作の両方をサポートして生産性を最大化します。Lebulang ブランドは高品質の機械を製造しています。

お問い合わせを送信

製品説明

この窓枠製造用ダブルマイターソーは、30 年近くアルミニウムおよび PVC 加工装置を製造してきた Lebulang Machine の中国工場で製造されており、窓、ドア、カーテンウォールの製造用に 45° および 90° のプロファイルを切断します。アルミニウム、PVC、UPVC、サーマルブレーク、銅の押し出し材を加工します。 2 つのカッティングヘッド (T1 固定式と T2 電動式) は、共有の精密ガイドレール上に設置されており、同時に動作することができ、右側のヘッドは長さの位置決めのためにサーボドライブによって動かされます。

統合された鋳造ワークベンチと直結されたスピンドルモーターがコア構造を形成します。各ソーヘッドは 3 kW モーターによって駆動され、直径 500 mm の超硬チップブレードを 3000 rpm で回転させます。空気圧クランプがワークピースを固定し、空圧ダンピングシリンダーが送りを制御します。溶接鋼フレームと鋳鉄ベースは、HIWIN リニアレールおよびシュナイダー電気コンポーネントと連携して、±0.1 mm 以内の繰り返し定長精度と Ra 12.5 μm の切断面粗さを維持します。最大切断長は5000mm、最短200mmまでのショートカット機能付きです。 45°でのセクション容量は 150 × 170 mm です。 90°では 150 × 200 mm までの角管を含む 150 × 345 mm に対応します。

完全密閉型安全ガード、緊急停止、過負荷保護が標準装備されています。専用の切りくず抽出および真空システムが約 70% の破片を捕捉し、特許取得済みの回転リフティングサポートブラケットが中間スパンでのプロファイルのたるみを防ぎます。データは LAN、USB、Bluetooth、または手動入力を介してインポートでき、制御システムは一般的な最適化ソフトウェアと連携します。ラベルプリンターや、プロファイルが公差外の場合にカットをブロックするエラー防止機能も組み込まれています。機械は380Vの三相電源で動作し、0.6〜0.8MPaのエア圧力が必要です。

CE 認証が適用され、カスタム OEM 構成が受け入れられます。 Lebulang Machine は、日常のメンテナンスが容易になることを目的とした設計の鋸を工場から直接供給しています。リモートインストールガイダンスは追加料金なしで提供されます。

アルミニウムおよび PVC 窓用 45&90 度ダブルマイターソーの特徴:

ａ．工業用アルミニウムプロファイル、PVCプロファイル、アルミニウムドアと窓、カーテンウォール材料の切断。
b.熟練労働者なしでの操業、工場採用の困難を解決
c.レーベル印刷機能、
d.エラー防止機能：ノーカット範囲を超えるプロファイルエラー。
e.高精度一体型鋳造作業台、一体型主軸直結モーター、

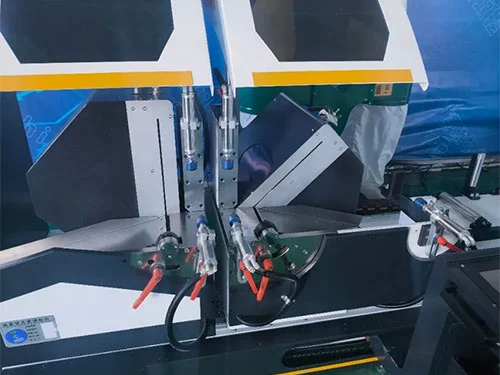

f.気液減衰シリンダー、T1、T2 ヘッドは一体型ガイドレール上に配置されています。
g.複数のデータインポートモードをサポート: インターネット、LAN、U ディスク、Bluetooth、手動入力など。
h.市場共通の最適化ソフトウェアデータドッキングを実現できます。
私。環境保護機能、独自の切りくず除去、バキューム設計、バキューム率70％、現場をきれいにし、清掃頻度を減らし、作業効率を向上させます。
j.特許取得済みの回転式リフティングブラケットが装備されており、中間の垂れによる切断エラーを回避し、可動プロファイルブラケットも装備しています。

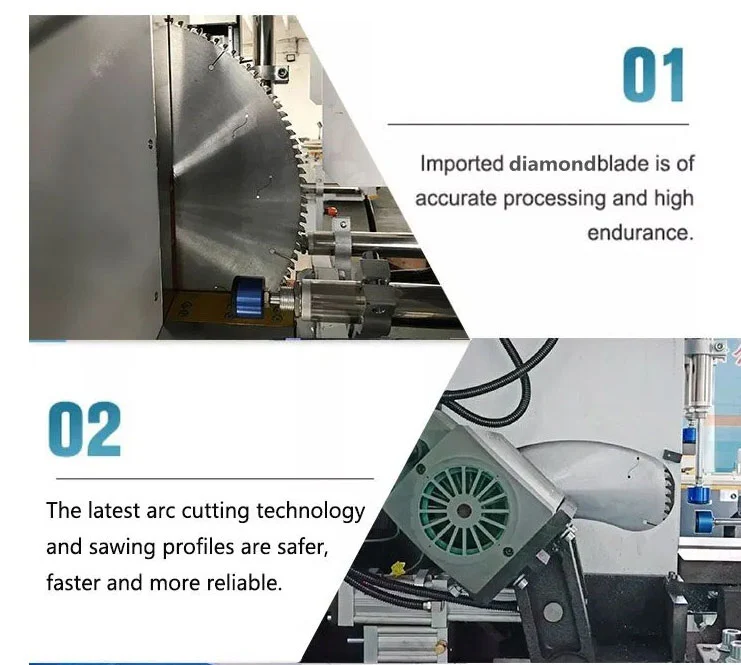

k.最新のアーク切断技術により、ソーイングセクションはより安全、より速く、より信頼性が高くなります。

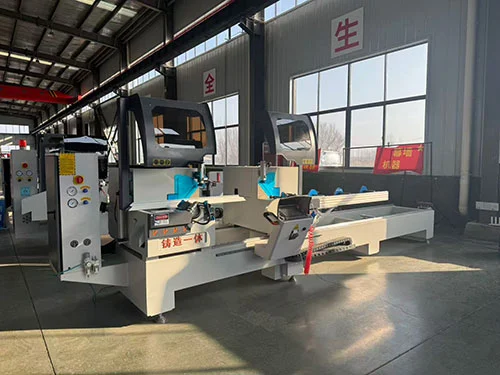

Degree Double Mitre Saw For Aluminum Pvc Window Frame Production

アルミニウム & PVC 窓用 45&90 度ダブルマイターソー

✅ デュアルアングル精密切断

• 自動調整可能な角度:45° / 90°(中間角度はオプション)
• ±0.1mmの位置決め精度。フレームのきれいでしっかりとしたマイタージョイント

✅ 複数の素材の互換性

• カットアルミニウム、PVC、UPVC、サーマルブレーク、銅プロフィール
• 窓、ドア、カーテンウォール、建築用の押し出し材に最適化

✅ ダブルヘッド高効率

• 2 つの同期ヘッド。両端同時カット
• 右ヘッドのサーボ駆動により、迅速かつ正確な長さ調整が可能
• シングルヘッドソーより 2 ～ 3 倍高速。量産に最適

✅ CNC/デジタル制御オプション

• デジタル表示: 長さの素早い読み取り、簡単な操作
• CNCアップグレード: 10インチタッチスクリーン、プログラムストレージ、USBインポート/エクスポート

✅ 頑丈で安定した構造

• 堅牢な溶接鋼フレーム + 鋳鉄ベース。最小限の振動
• プレミアムコンポーネント: HIWIN リニアレール、シュナイダーエレクトリック、超硬チップブレード

✅ 安全でユーザーフレンドリー

• 完全密閉型安全フード、緊急停止、過負荷保護
• ブレードの自動格納。空気圧クランプによる確実なプロファイル保持

✅ CE認証済みで信頼性の高い

• EU 安全基準に準拠。 24時間365日連続稼働
• 12 ～ 24 か月の保証。長期のスペアパーツ供給

技術仕様

電源	380v 50hz
ソーヘッドモーター	2× 3KW/3000r/分
使用圧力	0.6～0.8MPa
空気消費量	60L/分
切断長さ	Max5000mm min 280mm(ショートカット機能は最短200mm)
切断幅	最大150mm
最大。切土法面	45°150×170mm 90°150×345mm
最大。角管切断	150×200mm
切断角度	45度 90度
送り速度	連続実行可能 0-4m/min
鋸刃仕様	ø500×ø30×4.4×Z120
寸法	6550×1300×1800mm
重さ	2000kg
固定長の繰り返しの精度	≤ 0.1mm
断面切断角度の許容値	±3'
切削形状の平面度	≤ 0.02m
切削形状の粗さ	Ra12.5μm
