全自動ヘビーデューティカーテンウォールノッチングソー

概要

製品概要

ヘビーデューティ カーテン ウォール ノッチング ソーは、アルミニウムおよび UPVC カーテン ウォール プロファイルの高精度ノッチング専用に設計された堅牢な工業グレードの切断機です。要求の厳しい製造環境向けに設計されており、剛性の高い構造フレームと高度な CNC 制御を組み合わせて、再現可能な精度、きれいな切断、長期的な動作信頼性を実現します。

複雑なマリオンとトランサムの構成に対応できるように設計されたこの機械は、商業ファサード、店頭システム、建築用アルミニウム構造のノッチング プロセスを合理化し、一貫したバリのない結果を維持しながら手作業を大幅に削減します。

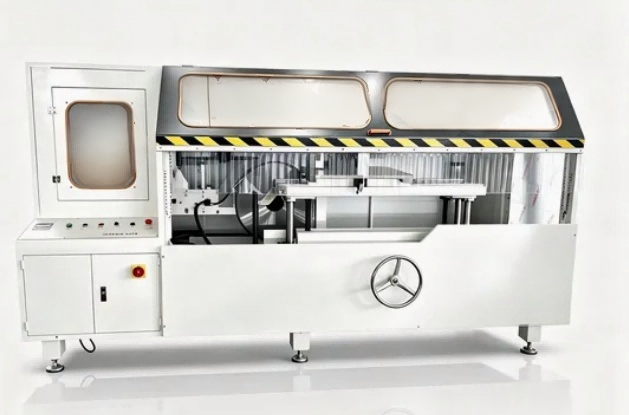

頑丈なカーテンウォールノッチングソー



主な特長

1.CNCサーボの精度

プログラマブルコントローラによる高応答サーボ駆動方式により、位置決め精度±0.1mmを実現。オペレータは複数のノッチ プログラムを保存および呼び出して、プロファイル タイプを迅速に切り替えることができます。

2. 頑丈な剛性フレーム

機械本体は応力除去処理を施した厚肉鋼で作られているため、連続高速運転中でも振動に強く、シフト後の切断品質の変化が保証されます。

3. 空気圧クランプシステム

デュアルアクション空気圧シリンダーは、陽極酸化または粉体塗装されたプロファイルに対して安全で表面に安全なクランプを提供します。クイックリリース機能によりワーク間のサイクルタイムを最小限に抑えます。

4. マルチアングルノッチング

0°から90°まで調整可能な切断角度により、さまざまなカーテンウォール形状に対応します。角度調整はデジタル読み出しまたは CNC インターフェースを介して管理され、セットアップを再現可能です。

5. 統合された切りくず抽出

内蔵の粉塵および切りくず収集ポートは標準的な工業用吸引システムに接続し、作業エリアを清潔に保ち、ブレードの耐用年数を延ばします。

6. 直感的なHMI

多言語をサポートするタッチスクリーン ヒューマン マシン インターフェイス (英語、スペイン語、ロシア語、アラビア語)。ビジュアルプログラミングにより、オペレーターは特別なトレーニングなしでノッチ寸法を入力できます。

仕組み

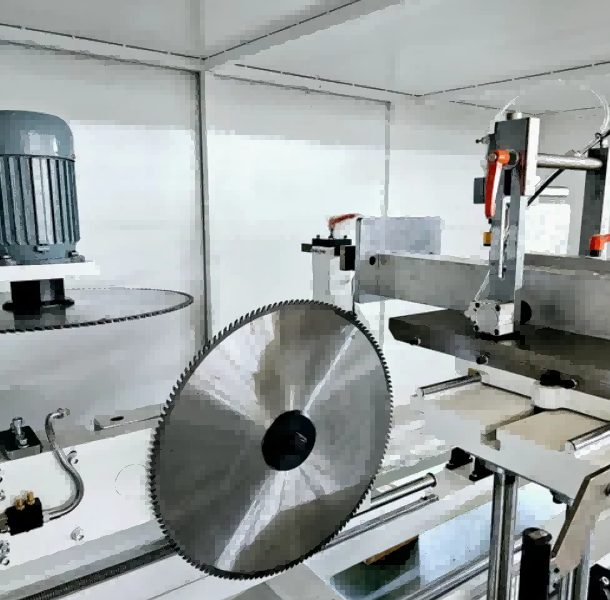

1. オペレーターはアルミニウムのプロファイルをワークテーブル上に置き、空気圧クランプを作動させてワークピースを垂直方向と水平方向の両方から固定します。

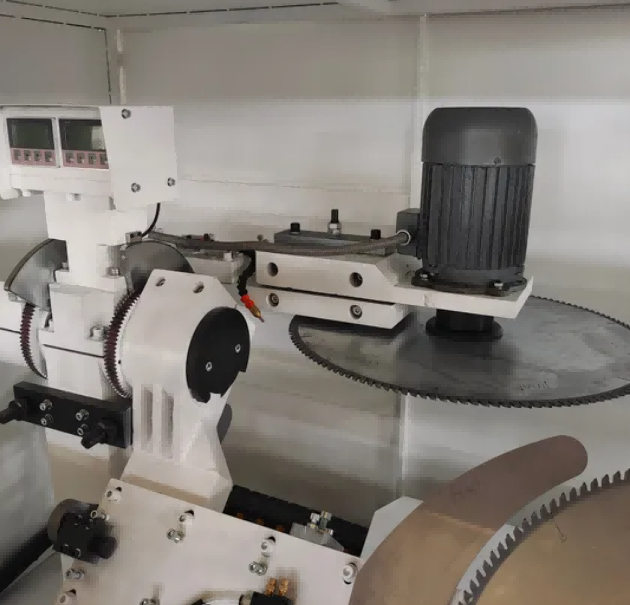

2. 磁気スケールデジタルディスプレイを使用して希望の切断角度を設定し、それに応じてデュアル鋸刃が±45°の範囲内で位置決めされます。
3. ハイドロニューマチックフィードシステムは、制御された速度 (0 ～ 3 m/min) でスピニングブレードをプロファイル内に前進させ、シングルパスでノッチ、溝、または複合角を切断します。
4. CNC システムは CAD グラフィックのインポートとグラフィック プログラミングをサポートしており、オペレーターはノッチ パターン、穴の位置、スロットの寸法を設計ファイルから直接定義できます。
5. 3 軸フルサーボモーター構成 (X、Y、Z 軸はラックアンドピニオンとボールネジで駆動) により、1 回のクランプで穴あけ、フライス溝、丸穴、特殊形状穴、キー穴、皿穴の真の 3 軸リンクが可能になります。
6. オプションの三面反転ワークテーブルを使用すると、位置を変更することなくプロファイルを 3 つの面で加工できるため、複雑なアルミニウム押し出し材の加工効率が向上します。
7. 切断サイクルが完了すると、ブレードが後退し、クランプが解放され、加工されたプロファイルが削除されます。

よくある質問

Q: このマシンはどのような種類のプロファイルを処理できますか?

A: 主にアルミニウム カーテンウォール プロファイル用に設計されていますが、適切なブレードを使用すれば UPVC や薄肉鋼の押し出し材にも対応します。

Q: トレーニングは含まれていますか?

A: はい。当社はオペレーター向けに操作マニュアル、説明ビデオ、リモートビデオトレーニングを提供します。ご要望に応じてオンサイトトレーニングも可能です。

Q: 保証期間は何ですか?

A: 出荷日から [12] か月です。生涯テクニカルサポートとスペアパーツを原価で供給します。

Q: 機械を自動生産ラインに統合できますか?

A: はい。オプションの自動供給および自動アンロードシステムを利用して、上流/下流の機器と統合できます。

Q: 適切な鋸刃を選択するにはどうすればよいですか?

A: 特定のプロファイルの材質と壁の厚さに基づいて推奨ブレードを提供します。交換用ブレードは弊社部品部門からご購入いただけます。
