5 軸 CNC ウィンドウ & ドア プロファイル カッティング ソー

22.5°～-135°アルミニウムキャビネットフレームの特徴と利点

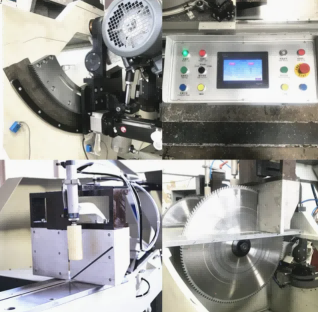

1. 5軸CNC知能制御システム

• 産業用CNCコントローラーを搭載し、ブラシレスサーボモーター5 軸すべてに対応し、スムーズで正確、再現性のある動きを保証します。
• 15インチのタッチスクリーンユーザーフレンドリーなインターフェースにより、角度、長さ、切断モードを数分でプログラムできます。 USB/LANデータ転送をサポートします。
• 内蔵自動補正長さと角度の誤差を修正し、手動による調整を排除し、材料の無駄を削減します。

2. 比類のない角度の多様性 (22.5° ～ 135°)

• 水平回転: 22.5° (外側) ～ 135° (内側) のマイター角度の組み合わせは無制限です。
• 垂直方向の傾き: ベベルカットの場合は 45°～-90°、複雑な 2D 複合角度のカットを 1 回のパスで可能にします。
• に最適アルミニウムキャビネットフレームコーナー、ドアフレームマイター、カスタム建築プロファイル.

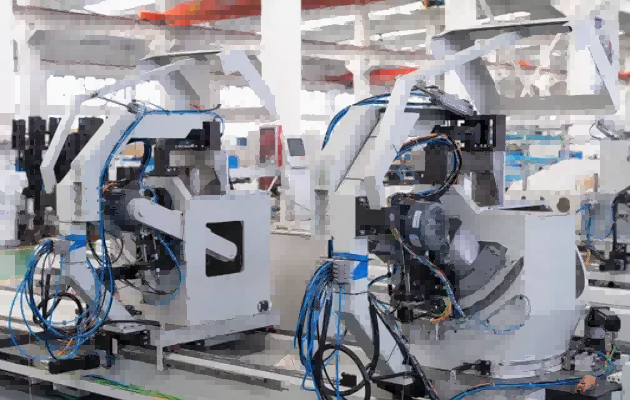

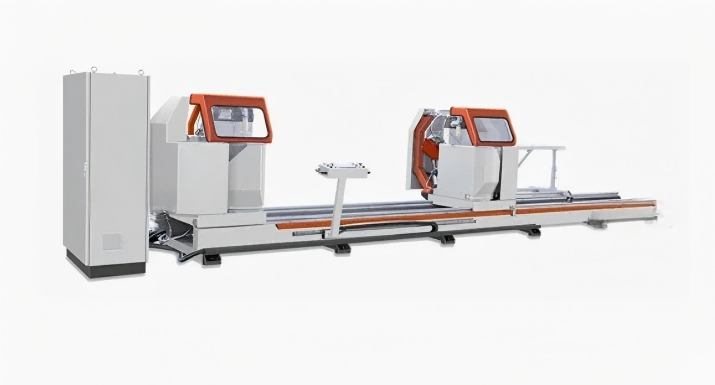

3. デュアルヘッド高能率切削

• 2 つの独立したカッティング ヘッド (左側は固定、右側は電動)同期または個別の操作.
• 最大切断長さ:6000mm;キャビネットフレームやカーテンウォール用の大型アルミニウムプロファイルを扱います。
• アップストローク切削サイクルラジアル送り付き: 旋回運動と直線運動を組み合わせて、最大の切削能力を実現します。

主な特長

ソーヘッドの回転、傾き、プロファイルの位置決めを完全に制御することで手動調整が不要になり、複雑な角度にわたって一貫した精度が保証されます。

比類のない切断精度

±0.1 mm の位置精度を達成し、ハイエンドの建築プロジェクトに完璧なマイター、ベベル、複合カットを提供します。

インテリジェントなCNCインターフェース

ユーザー中心のタッチスクリーン制御システムにより、プログラミングが簡素化され、切断パターンが保存され、オペレーターのトレーニング時間が短縮されます。

優れた表面仕上げ

高速超硬チップブレードと振動減衰構造の組み合わせにより、二次加工を必要とせず、きれいでバリのない切断が可能です。

堅牢な空気圧クランプ

多点クランプにより、切断中にプロファイルがしっかりと固定され、振動が最小限に抑えられ、安全性が最大化されます。

頑丈な産業用ビルド

強化スチールフレームと防食コーティングにより、大量生産環境でも長期的な安定性が保証されます。

効率を最適化

自動化されたワークフローと迅速な切断サイクルにより、材料の無駄を削減しながら、毎日の生産量が大幅に増加します。

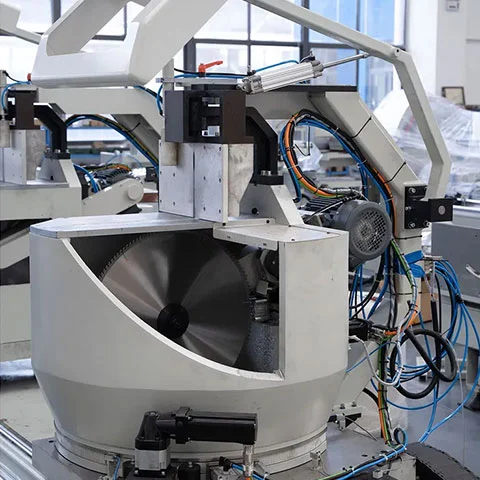

22.5°--135°アルミニウムキャビネットフレーム

5 軸 CNC 複合マイターソー 22.5°--135° アルミニウム キャビネット フレームの技術的パラメータ

• ☆電源電圧：380V±10% 50Hz±2% 三相4線式
• ☆鋸引きモーター出力: 3kW 2800rpm
• ☆使用圧力：0.6～0.8MPa
• ☆鋸刃仕様：Φ600×Φ38×4.8×4.2×144P
• ☆鋸刃角度：45°〜90°任意の角度
• ☆テーブル回転角度：45°～135°任意の角度
• ☆切断面範囲：200mm×200mm（切断角度90°、幅×高さ、切断面範囲を参照）
• ☆ 切断長さ: 700mm~5000mm (90°)
• ☆ブレード送り速度：0~3m/min
• ☆ 切断面粗さ：≦Ra12.5μm

よくある質問

Q1: この機械はどのような材料を処理できますか?

A: アルミニウム、UPVC、複合材プロファイル用に最適化されています。鋼製、ステンレス製の場合は専用機種となりますのでお問い合わせください。

Q2: カッティングプログラムを保存して再利用できますか?

A: はい、CNC システムでは切断パターンを無制限に保存できるため、繰り返しの注文を迅速に呼び出すことができます。

Q3: オペレーターのトレーニングは実施されますか?

A: はい。スムーズな立ち上げを保証するための詳細なマニュアル、説明ビデオ、リモート トレーニング セッションを提供します。

Q4: 通常のリードタイムはどれくらいですか?

A: 標準マシンには 15 ～ 25 営業日かかります。カスタマイズされた CNC システムには 25 ～ 35 営業日かかる場合があります。
