工業用アルミニウムプロファイル用超精密CNC丸鋸

技術仕様

のこぎりの操作方法

の工業用アルミニウムプロファイル用CNC丸鋸は、タッチスクリーンに入力された長さに応じて、鋸刃の下にプロファイルを配置するサーボ駆動の送り軸で動作します。オペレータはアルミニウム押出材をインプットローラーテーブルにロードし、メモリから切断プログラムを選択するか、新しい寸法を入力して、サイクルを開始します。空気圧クランプは垂直方向と水平方向の両方から係合し、基準ストップに対してプロファイルを保持します。気液減衰シリンダーを備えたソーヘッドは、制御された送り速度で材料の中を下降し、バリのない四角い切断を行います。霧状の切削液スプレーが切削中にブレードとワークピースを冷却します。ブレードが後退すると、クランプが解放され、サーボ フィードがプロファイルを次の切断位置に進めます。標準構成は 90° および ±45° でカットします。オプションの CNC 角度モジュールを使用すると、ソーヘッドはプログラム制御の下で 22.5° ～ 157.5° の間の任意の角度に回転します。

主な特長

±0.1 mm の切断精度 – サーボ制御の送りにより、優れた再現性が保証されます。

全自動サイクル – 統合された自動ローディング、クランプ、切断、アンロード。

頑丈なフレーム - 応力を軽減した溶接鋼構造により、振動が軽減され、ブレードの寿命が延長されます。

バリのない切断 – 最適化されたブレード速度とミスト冷却システムにより、後処理が最小限に抑えられます。

柔軟な角度切断 - 標準 45° / 90°。ご要望に応じてカスタム角度も利用可能です。

ユーザーフレンドリーな CNC インターフェイス – 直感的なタッチスクリーン HMI により、迅速なセットアップと最小限のトレーニングが可能です。

安全第一 – 安全インターロックと CE 準拠の電気キャビネットによる完全に密閉された保護

作業工程

自動ローディング – プロファイルはローラーコンベアまたは自動ローダーを介してロードされます。

精密な位置決め – サーボ駆動の送りにより、正確な切断長さが確保されます。

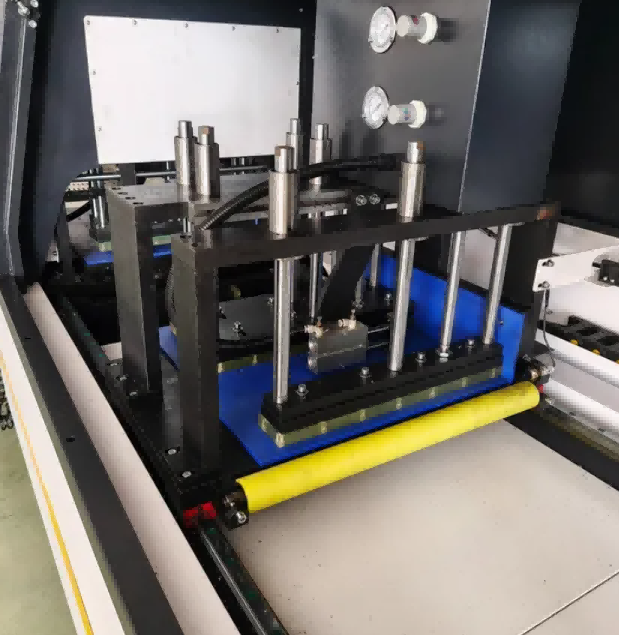

確実なクランプ - 空圧/油圧クランプがプロファイルをしっかりと保持します。

高速切断 – CNC 制御のソーヘッドにより、きれいで正確な切断が実行されます。

切りくずの除去と冷却 – 統合された冷却と切りくずコンベアにより、作業スペースを清潔に保ちます。

産業用アルミニウムプロファイル用 CNC 丸鋸 オプションのアップグレードモジュール

1. ゼロテールカット構造（残余テール≤5mm、高材料利用率）
2. 長さ6mのプロファイルの自動ロードおよびアンロードローラーコンベアライン
3. CNC任意角度切断モジュール(22.5°～157.5°)
4. 大容量チップ収納集塵機
5. IoTリモートオンライン診断&データ統計モジュール
6. バンドルマルチピース同期クランプ治具
7. カスタムで最大 12000mm まで拡張された送り移動距離

コンプライアンスとサポート

コンプライアンス: CE / ISO 9001 認定製造プロセス

アフターサポート: リモート試運転、ビデオ技術サポート、スペアパーツの供給

保証: 12 か月の標準保証 (延長可能)

カスタマイズ: プロファイル サイズと自動化レベルに応じた OEM/ODM サービスが利用可能

よくある質問

Q1: この CNC 鋸はどのようなプロファイルを切断できますか?

A: 窓/ドアセクション、カーテンウォール、ソーラーフレームなどの工業用アルミニウムプロファイル用に設計されています。より大きな押し出しにはカスタム ソリューションが利用可能です。

Q2: 機械は全自動ですか?

A: はい。自動供給、クランプ、切断、アンロードをサポートしており、オペレーターは 1 人だけです。

Q3: 90°以外の角度で切断できますか?

A: はい。標準モデルは 45° と 90° をサポートします。ご要望に応じてカスタム角度の切断も可能です。

Q4: 切断精度はどのくらいですか?

A: 送り精度は±0.1mmであり、量産においても高い再現性を確保しております。
