工業用アルミニウムプロファイル用CNC丸鋸

技術仕様

のこぎりの操作方法

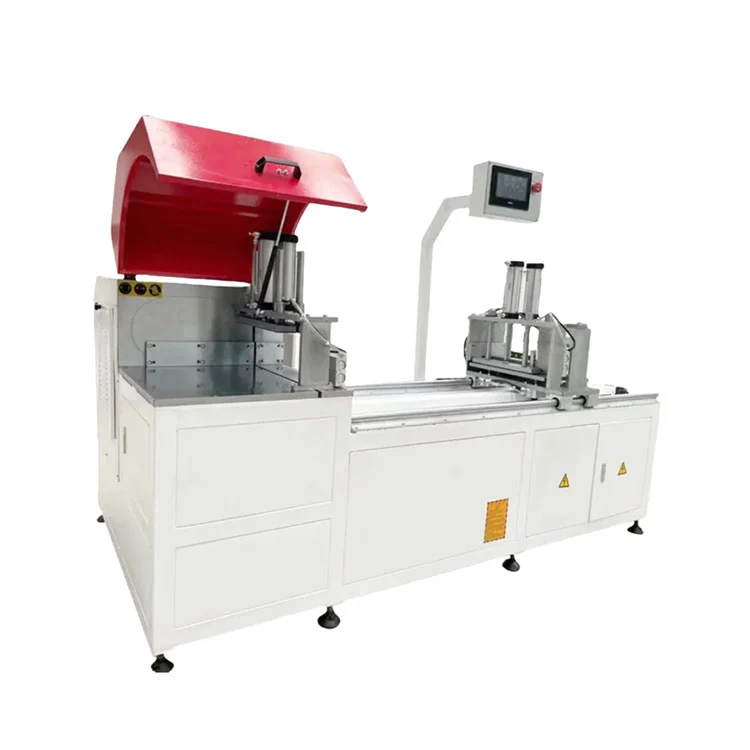

の工業用アルミニウムプロファイル用CNC丸鋸は、タッチスクリーンに入力された長さに応じて、鋸刃の下にプロファイルを配置するサーボ駆動の送り軸で動作します。オペレータはアルミニウム押出材をインプットローラーテーブルにロードし、メモリから切断プログラムを選択するか、新しい寸法を入力して、サイクルを開始します。空気圧クランプは垂直方向と水平方向の両方から係合し、基準ストップに対してプロファイルを保持します。気液減衰シリンダーを備えたソーヘッドは、制御された送り速度で材料の中を下降し、バリのない四角い切断を行います。霧状の切削液スプレーが切削中にブレードとワークピースを冷却します。ブレードが後退すると、クランプが解放され、サーボ フィードがプロファイルを次の切断位置に進めます。標準構成は 90° および ±45° でカットします。オプションの CNC 角度モジュールを使用すると、ソーヘッドはプログラム制御の下で 22.5° ～ 157.5° の間の任意の角度に回転します。

主要コンポーネント

• サーボ送り軸：AC サーボ モーターは、プロファイルの位置決めのために X 軸ボールネジを駆動します。位置決め精度は±0.05mm、繰り返しカット公差は±0.1mm以内です。標準の送りトラベルハンドルは、350 mm から 6500 mm までの長さをカットします。

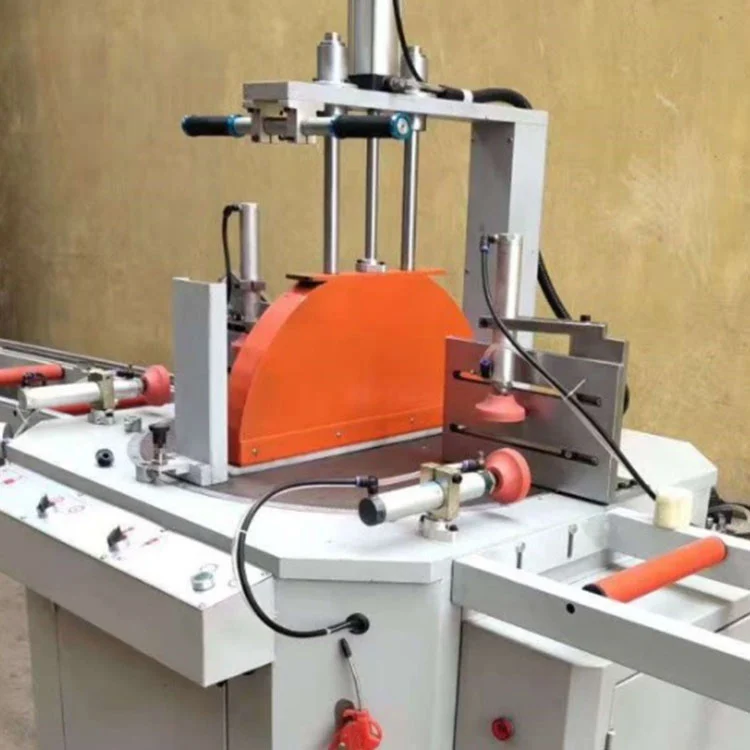

• ソーヘッドアセンブリ:5.5 kW または 7.5 kW モーターは、タングステンカーバイド丸鋸刃を 2800 rpm で駆動します。気液減衰シリンダーが材料の厚さと刃の負荷に合わせて垂直送り速度を制御します。
• 空気圧クランプシステム:ソフトジョーを備えたデュアル垂直および水平クランプが、プロファイルをバックフェンスとテーブルに保持します。クランプ力はエア圧力調整器により0.5～0.8MPaまで調整可能です。
• CNC コントローラーとタッチスクリーン:輸入された PLC と 10 インチの多言語タッチスクリーンを組み合わせて、プログラムの保存、長さの入力、角度の選択、およびサイクル制御を処理します。プログラム転送には USB およびネットワーク接続がサポートされています。

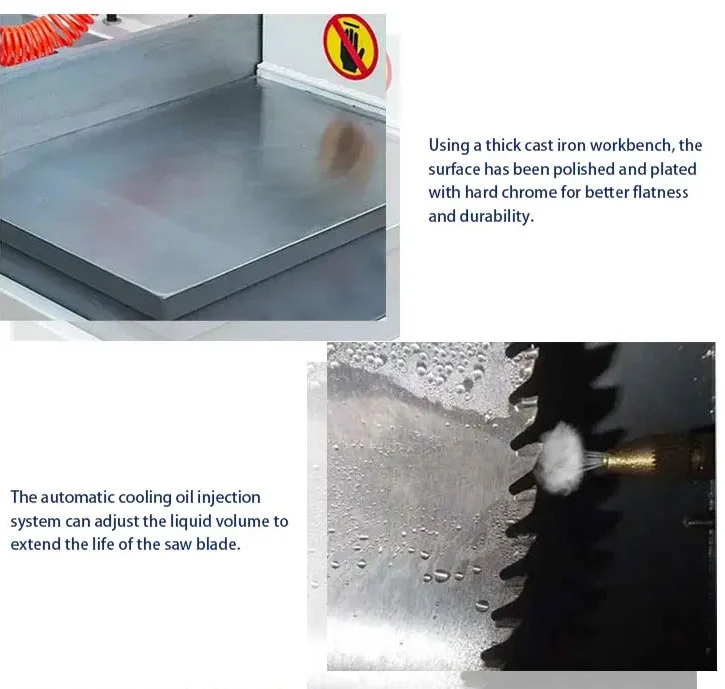

• 冷却潤滑システム:自動霧化切削液システムにより、ブレードと切削ゾーンに潤滑剤のミストが塗布されます。これにより摩擦が軽減され、刃の寿命が延び、きれいな切断面が得られます。
• 安全囲い:完全に密閉されたブレードガードが切断領域をカバーします。ブレード経路内に障害物が検出されると、緊急停止ボタンと衝突保護センサーが機械を停止します。

工業用アルミ形材用CNC丸鋸 標準付属品

1. CNCサーボ送り制御システム+10インチ多言語タッチスクリーン
2. 輸入タングステンカーバイドアルミ用丸鋸刃
3. 気液減衰カッティングソーヘッドアセンブリ
4. ソフトな傷防止ジョーを備えたデュアル空気圧式自動クランプ装置
5. 自動冷却潤滑循環システム
6. 完全密閉型安全刃保護カバー
7. アルミチップ集塵パイプライン
8. 非常停止ボタン、衝突保護センサー
9. 完全な英語の操作およびメンテナンスマニュアル、スペアパーツツールキット

産業用アルミニウムプロファイル用 CNC 丸鋸 オプションのアップグレードモジュール

1. ゼロテールカット構造（残余テール≤5mm、高材料利用率）
2. 長さ6mのプロファイルの自動ロードおよびアンロードローラーコンベアライン
3. CNC任意角度切断モジュール(22.5°～157.5°)
4. 大容量チップ収納集塵機
5. IoTリモートオンライン診断&データ統計モジュール
6. バンドルマルチピース同期クランプ治具
7. カスタムで最大 12000mm まで拡張された送り移動距離

適用範囲

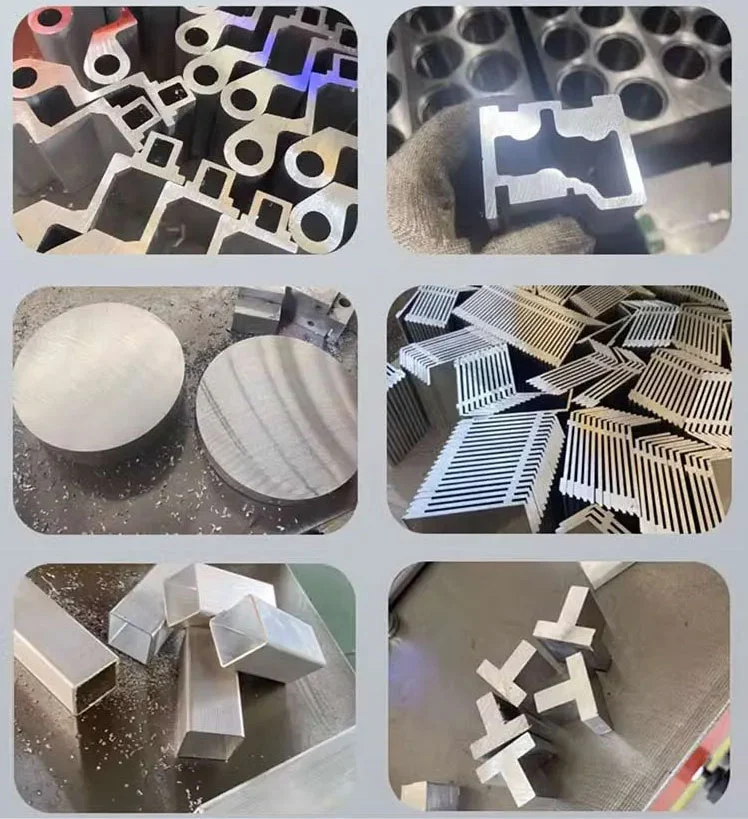

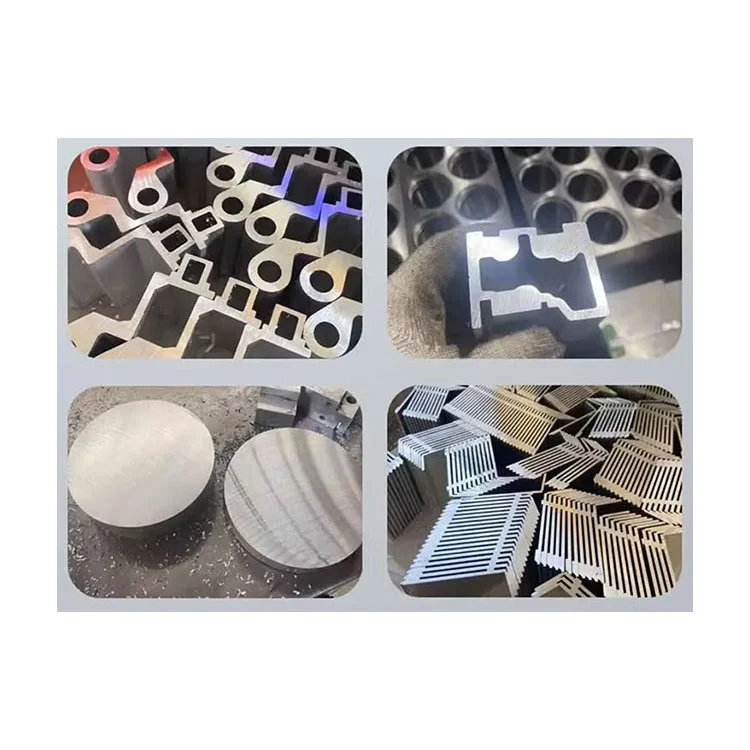

の工業用アルミニウムプロファイル用CNC丸鋸は、さらなる機械加工や組み立ての前に、アルミニウムの押し出し材が所定の長さに切断される生産環境で使用されます。一般的な用途には、窓やドア、カーテンウォールの方立や欄間、工業用アルミニウム構造部材、ソーラーパネル取り付けレール、建築装飾用プロファイルの切断などがあります。この鋸は、その断面積の範囲内で、中実および中空のアルミニウム断面、サーマル ブレーク プロファイル、および軽量の銅または PVC 押し出し材を加工できます。オプションの任意角度モジュールを使用すると、切妻端フレーム、台形窓、多面建築アセンブリの角度付きカットも作成できます。

私たちのサービス

1. 試運転日から最低 1 年間の保証が付いています。
2. 販売前、販売中、販売後の無料相談。
3. プロジェクトの計画とレイアウトのデザインを無料で行います。
4. すべての機能が仕様どおりに動作するまで、機器のデバッグを無料で行います。
5. 長距離配送手配を無料で承ります。
6. 機器の操作とメンテナンスに関する無料のトレーニング。
7. 1年間の完全保証と生涯メンテナンスサービス。
