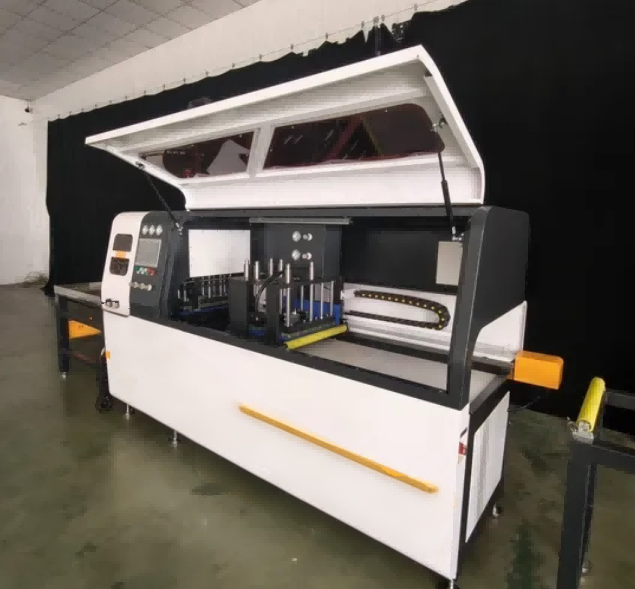

工業用アルミ形材用高精度CNC丸鋸

技術仕様

のこぎりの操作方法

の工業用アルミニウムプロファイル用CNC丸鋸は、タッチスクリーンに入力された長さに応じて、鋸刃の下にプロファイルを配置するサーボ駆動の送り軸で動作します。オペレータはアルミニウム押出材をインプットローラーテーブルにロードし、メモリから切断プログラムを選択するか、新しい寸法を入力して、サイクルを開始します。空気圧クランプは垂直方向と水平方向の両方から係合し、基準ストップに対してプロファイルを保持します。気液減衰シリンダーを備えたソーヘッドは、制御された送り速度で材料の中を下降し、バリのない四角い切断を行います。霧状の切削液スプレーが切削中にブレードとワークピースを冷却します。ブレードが後退すると、クランプが解放され、サーボ フィードがプロファイルを次の切断位置に進めます。標準構成は 90° および ±45° でカットします。オプションの CNC 角度モジュールを使用すると、ソーヘッドはプログラム制御の下で 22.5° ～ 157.5° の間の任意の角度に回転します。

主な特長

全自動操作 – 材料の供給、クランプ、ソーイングを自動化して最大限の効率を実現します。

頑丈な構造 – 強化されたマシンフレームにより振動が最小限に抑えられ、長期的な安定性が保証されます。

バリフリーテクノロジー – 最適化されたブレード速度と冷却システムにより、バリと二次加工が軽減されます。

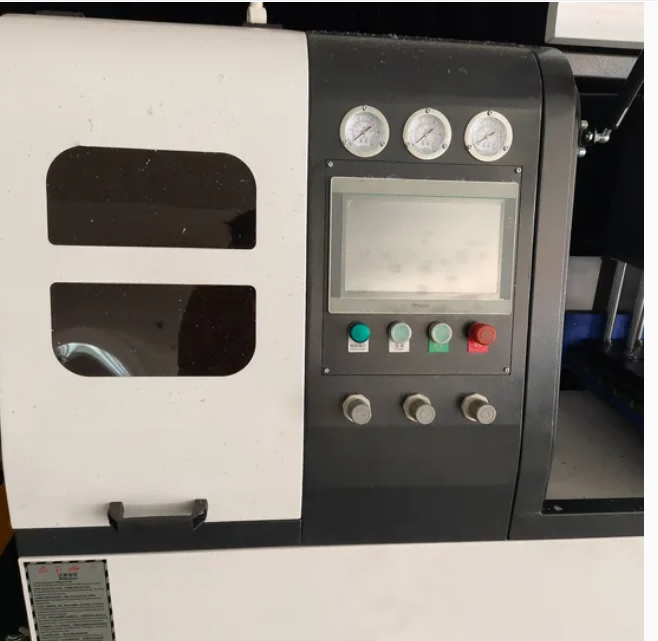

ユーザーフレンドリーな CNC インターフェイス – 直感的なタッチスクリーン制御により、迅速なセットアップと簡単な操作が可能です。

柔軟な切断角度 – 多様な用途向けに 45°、90°、およびカスタム角度の切断をサポート

工業用アルミ形材用CNC丸鋸 標準付属品

1. CNCサーボ送り制御システム+10インチ多言語タッチスクリーン
2. 輸入タングステンカーバイドアルミ用丸鋸刃
3. 気液減衰カッティングソーヘッドアセンブリ
4. ソフトな傷防止ジョーを備えたデュアル空気圧式自動クランプ装置
5. 自動冷却潤滑循環システム
6. 完全密閉型安全刃保護カバー
7. アルミチップ集塵パイプライン
8. 非常停止ボタン、衝突保護センサー
9. 完全な英語の操作およびメンテナンスマニュアル、スペアパーツツールキット

産業用アルミニウムプロファイル用 CNC 丸鋸 オプションのアップグレードモジュール

1. ゼロテールカット構造（残余テール≤5mm、高材料利用率）

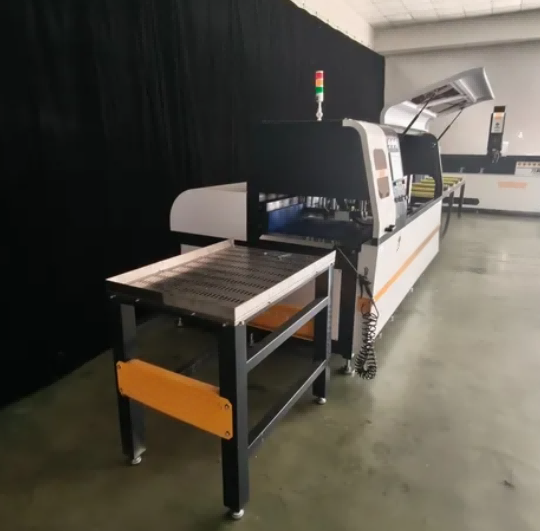

2. 長さ6mのプロファイルの自動ロードおよびアンロードローラーコンベアライン
3. CNC任意角度切断モジュール(22.5°～157.5°)
4. 大容量チップ収納集塵機
5. IoTリモートオンライン診断&データ統計モジュール
6. バンドルマルチピース同期クランプ治具
7. カスタムで最大 12000mm まで拡張された送り移動距離

アプリケーションシナリオ

アルミニウム製の窓とドアのプロファイル

カーテンウォールおよびファサードシステム

太陽光パネルのフレーム切断

工業用アルミニウム押出材

鉄道輸送および自動車のアルミニウム部品

家具とヒートシンクのプロファイル

私たちのサービス

1. 試運転日から最低 1 年間の保証が付いています。
2. 販売前、販売中、販売後の無料相談。
3. プロジェクトの計画とレイアウトのデザインを無料で行います。
4. すべての機能が仕様どおりに動作するまで、機器のデバッグを無料で行います。
5. 長距離配送手配を無料で承ります。
6. 機器の操作とメンテナンスに関する無料のトレーニング。
7. 1年間の完全保証と生涯メンテナンスサービス。
