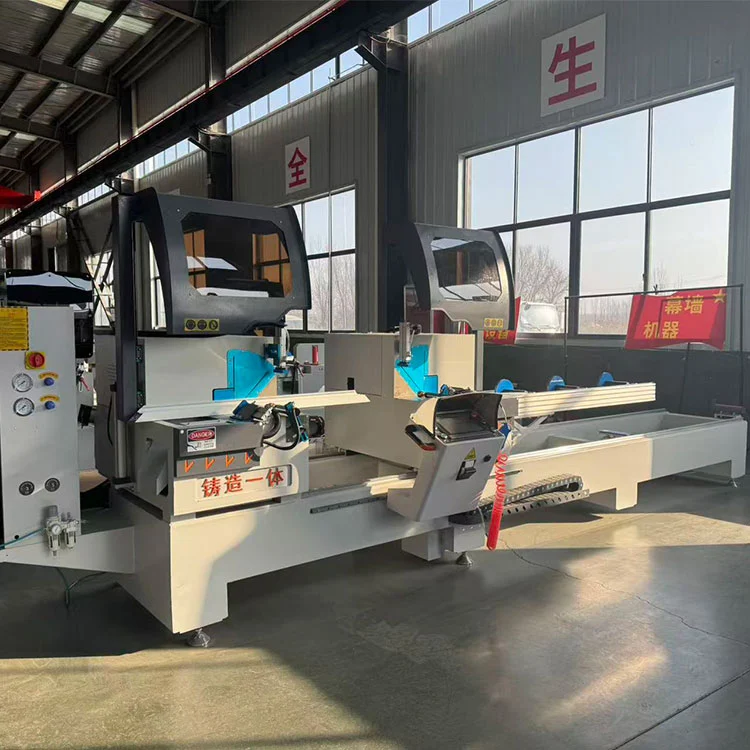

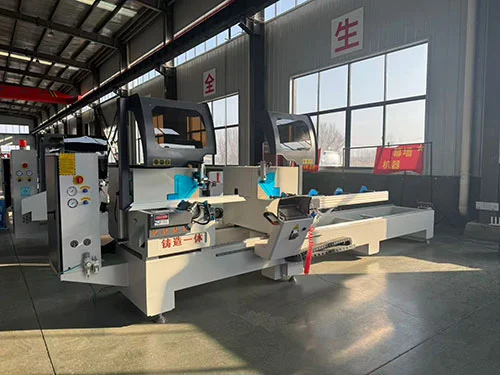

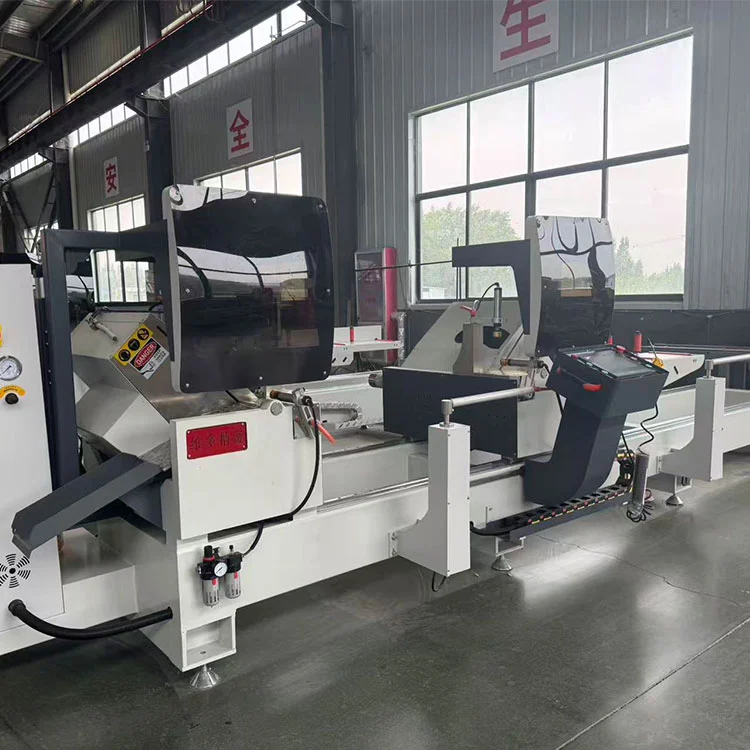

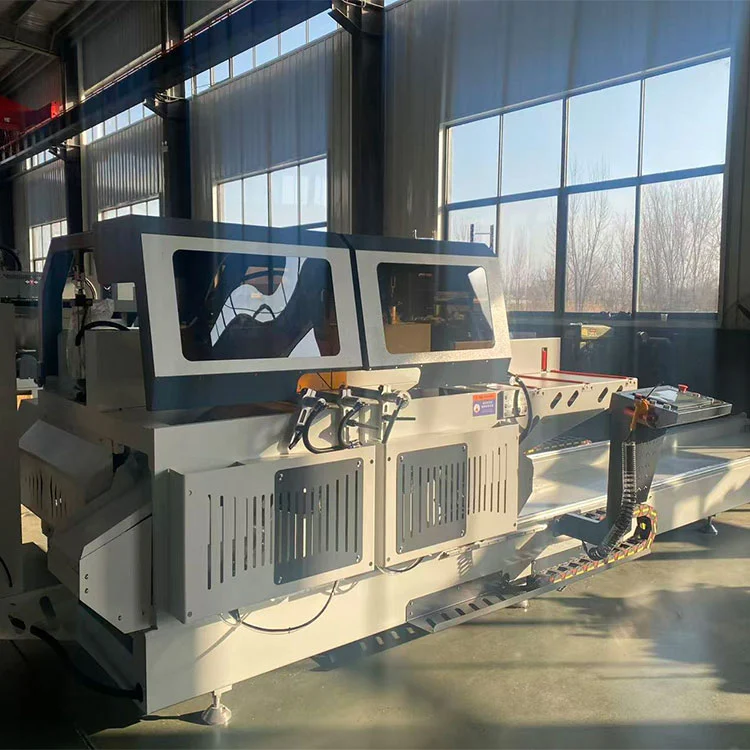

半自動双頭マイターソーアルミプロファイル切断機

Lebulang Machine ブランドで運営されている Shandong Lebulang Precision Machinery Co., Ltd. は、1996 年以来、中国の済南工場でアルミニウムおよび PVC 加工装置を製造しています。この半自動双頭留め鋸は、窓、ドア、カーテンウォール、産業用フレームのアルミニウム プロファイルを切断します。最大幅 350 mm、高さ 150 mm のプロファイルに対応し、水平方向の切断角度は 45° ～ 135°、垂直方向の角度は 45° ～ 90° です。 2 つの 4 kW モーターが鋸刃を 2800 rpm で駆動し、右側のヘッドがラックアンドピニオン トランスミッションを備えたリニア ガイド上を移動して長さの位置決めを行います。 5 軸フルクローズド CNC システムが角度と長さの位置決めを制御し、切削送り速度は 0 ～ 3 m/min まで無段階に調整できます。

技術的パラメータ

特徴

• 大断面プロファイル切断:の半自動双頭マイターソーアルミプロファイル切断機は、大型アルミニウム プロファイルの 2 次元複合角切断用に設計されています。最大 350 mm の幅と最大 150 mm の高さに対応し、標準的なカーテンウォールおよび工業用押出サイズをカバーします。
• 5軸フルクローズドCNCシステム：角度と長さの位置決めは、閉ループ フィードバックを備えた 5 軸 CNC システムによって制御されます。これにより、通常の動作条件下で角度公差が ±5' 以内、繰り返し長さの公差が ±0.2 mm 以内に維持されます。
• 可動ソーヘッドトランスミッション:右側のカッティングヘッドは、ラックアンドピニオン駆動のリニアガイドペア上を移動します。この配置により、6000 mm の切断能力全体にわたって正確な長さの位置決めに必要な剛性がサポートされます。
• 精密ピボットベアリング:ソーヘッドの回転にはクロス円筒ころ軸受が使用されており、安定した低摩擦の角運動を実現します。この設計により、スムーズな角度調整と設定位置での確実なロックに貢献します。
• 強化されたロッカーアーム構造:鋸刃は、ワークテーブルの下から上方にスイングする強化されたロッカーアームに取り付けられています。この構成により、プロファイル上に滑らかできれいな切断面が生成され、全体的な切断の安定性が向上します。
• テーブル下のブレードスイング:ブレードの送り方向はワークテーブルの下からなので、サイクル中にオペレーターの手を切断ゾーンから遠ざけるのに役立ちます。
• 統合された潤滑と冷却:ミスト潤滑および冷却装置が鋸刃とともに移動し、刃の歯と切断領域に切削液を直接塗布します。これにより、ブレードの寿命が延び、アルミニウムの切断品質が向上します。

仕組み

の半自動双頭マイターソーアルミプロファイル切断機オペレータが CNC コントロール パネルで希望の水平および垂直切断角度、切断長を設定することで動作します。右側のカッティングヘッドは、リニアガイドに沿ってプログラムされた位置まで自動的に移動します。アルミニウム プロファイルはローラー サポート テーブル上に配置され、空気圧クランプで固定されます。両方のヘッドは同時にまたは個別に切断できます。切断サイクル中、鋸刃はワークテーブルの下から上向きにスイングし、0 ～ 3 m/min の制御された送り速度でプロファイルを切断します。切断中はミスト潤滑システムが作動します。ブレードが後退した後、クランプが解放され、切断された部分が除去されます。 5 軸閉ループ CNC システムが位置を監視および調整して、バッチ切断全体にわたって精度を維持します。

主要コンポーネント

• 鋸モーター (2 × 4 kW):各カッティングヘッドは、2800 rpm で回転する 4 kW モーターによって駆動されます。パワーは刃の直径と 350 × 150 mm の切断断面積に合わせて調整されています。
• リニアガイドとラックアンドピニオン：可動式の右ヘッドは精密リニアガイド上に搭載されており、ラックアンドピニオンドライブによって位置決めされます。このトランスミッションは、6000 mm のベッド上での長さの位置決めに必要な剛性と精度を提供します。
• クロスローラーベアリング:角度調整のためにソーヘッドのピボットで使用されます。剛性が高く、ガタつきが少なく滑らかな回転を実現するベアリングです。
• 5軸CNCコントローラー：水平および垂直の切削角度、長さの位置決め、送り速度を管理します。閉ループ システムは、エンコーダからのフィードバックを使用して位置精度を維持します。
• ミスト潤滑システム：ノズルアセンブリは鋸刃とともに移動し、噴霧化された切削液を切削ゾーンに供給します。これにより摩擦熱が軽減され、ブレード歯へのアルミニウムチップの溶着が防止されます。
• 空気圧クランプ:切断中はプロファイルを所定の位置に保持します。クランプ圧力はエアレギュレーターで調整可能です。

アプリケーション

の半自動双頭マイターソーアルミプロファイル切断機窓やドアの製造、カーテンウォールの製造、ソーラーパネルフレームの製造、および一般的な工業用アルミニウム加工におけるアルミニウムプロファイルの切断に使用されます。指定された切断能力内で、中実および中空の押出成形品、サーマル ブレーク プロファイル、および軽量の非鉄金属セクションを処理します。

メーカーとサポート

Shandong Lebulang Precision Machinery Co., Ltd. は Lebulang Machinery として運営され、1996 年以来中国の済南工場でアルミニウム加工装置を生産してきました。半自動双頭マイターソーアルミプロファイル切断機CE および ISO 認証を取得して工場から直接供給されます。主要構造には 1 年間の保証が付いています。リモートテクニカルサポート、操作ビデオ、英語マニュアルが付属します。スペアパーツは発送用に在庫がございます。電圧、切断長さ、クランプのオプションは注文時にカスタマイズできます。

よくある質問

Q1: この鋸はどのような種類のプロファイルを切断できますか?

A: ソリッド バー、中空押出成形品、サーマル ブレーク プロファイルなど、最大幅 350 mm、高さ 150 mm のアルミニウム プロファイルを切断します。軽量の非鉄金属や一部の PVC プロファイルにも適しています。

Q2: 複合角の切断はできますか?

A: はい。水平角45°～135°、垂直角45°～90°の2次元複合角切断を行います。

Q3: 切断精度はどのくらいですか?

A: 適切にメンテナンスされたブレードを使用した標準的な動作条件下で、繰り返し位置決め長さの許容差は ±0.2 mm、切断角度の許容差は ±5' です。

Q4: 右ヘッドの位置決めは自動ですか?

A: はい。右ヘッドは、5 軸 CNC システムを介してリニア ガイドに沿ってプログラムされた位置まで自動的に移動します。オペレータはコントロール パネルに希望の長さを入力します。

Q5: 最低注文数量と納期はどれくらいですか?

A: 最小注文数量は 1 セットです。現在の生産スケジュールに応じて、標準納期は通常、入金受領後 15 ～ 25 営業日です。
