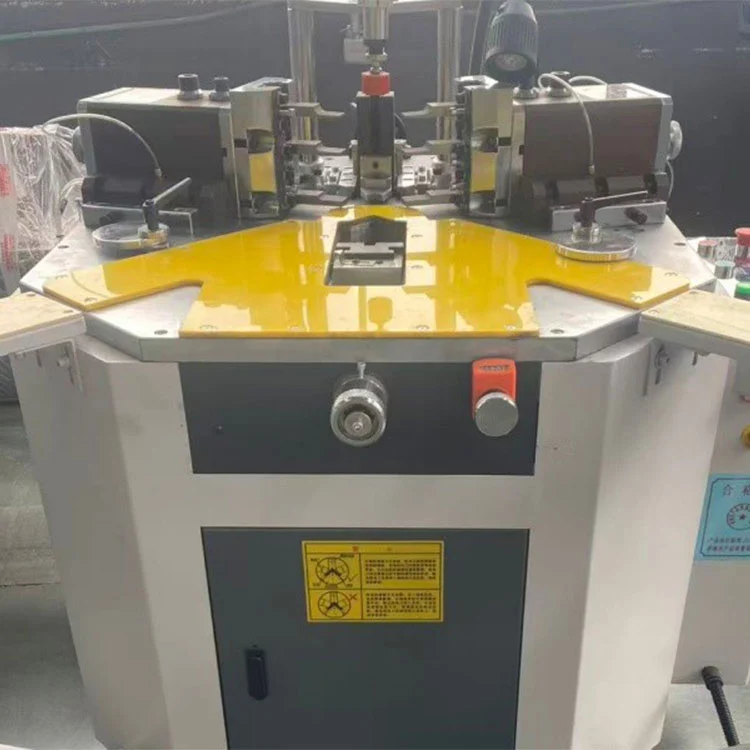

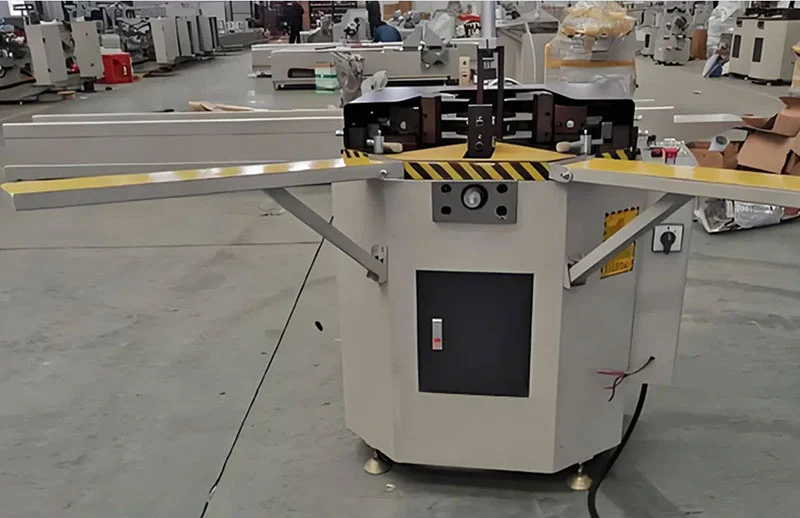

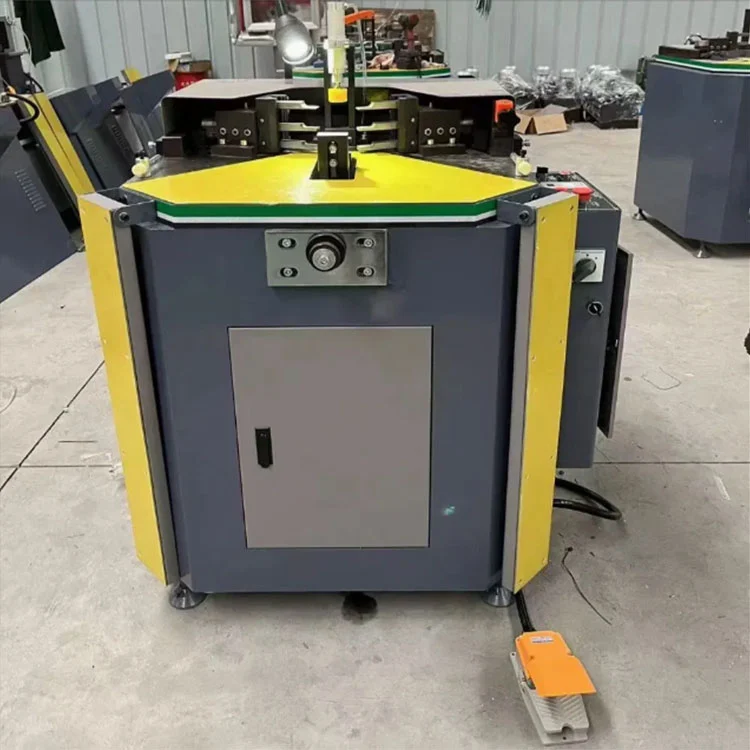

140mmアルミプロファイルコーナー結合機

• 調整可能な結合パラメータ:プロファイル断面に合わせて圧力、ツールストローク、作業位置の組み合わせを設定できます。これにより、140mmアルミプロファイルコーナー結合機大幅な切り替えを行わずに、幅 140 mm の範囲内のさまざまなアルミニウムおよびサーマル ブレーク プロファイルに対応します。
• 溶接鋼フレーム:主な構造は厚鋼板から製作され、溶接されて一体化されています。この構造は、結合サイクル中に発生する振動や反力に耐えるため、機械は長時間の運転や 24 時間の稼働中にもアライメントを維持します。
• オペレーターの安全性と制御:誤操作防止インターロックを備えた保護システムにより、オペレーターが作業領域に手を置いている間は結合サイクルが開始されません。空気圧によるクランプと結合のシーケンスは押しボタンによって制御され、プログラミングは必要ありません。新しいオペレーターのほとんどは、短いデモンストレーションを行った後に、積み込みとサイクルスタートのルーチンを学ぶことができます。

結合サイクルの仕組み

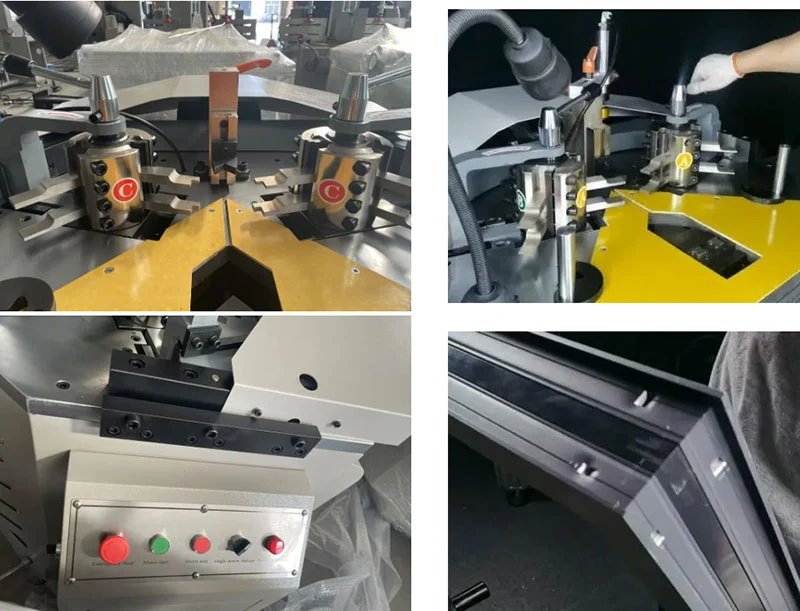

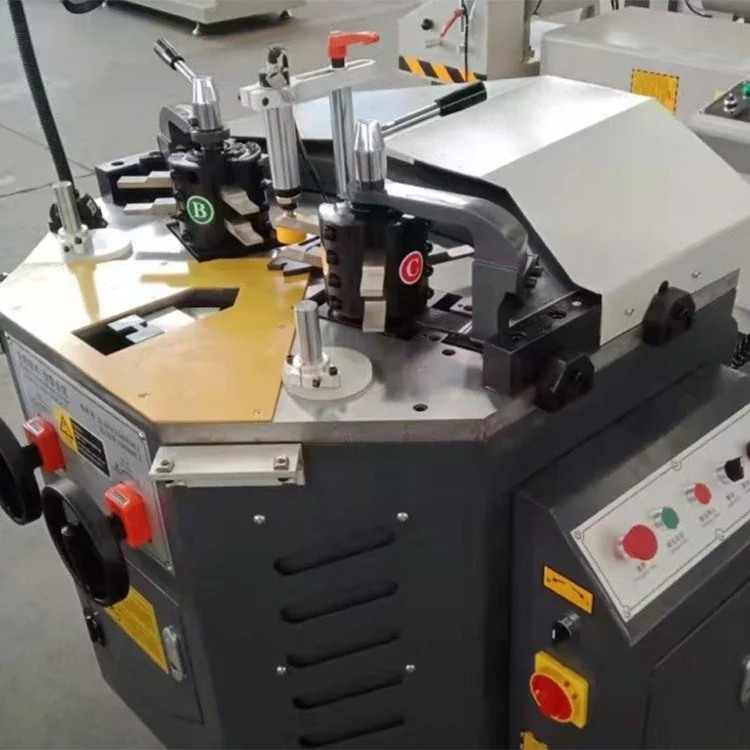

オペレータは、プレカットされたアルミニウム プロファイルを機械のコーナー固定具に配置し、位置決めストップに対して位置合わせします。サイクルスタートを押すと、空気圧クランプが係合してプロファイルを所定の位置にしっかりと保持します。次に、結合ヘッドが制御された空気圧の下で前方に移動し、コーナー接合部で 2 つのプロファイルの端を一緒に押し付けます。適用される力、ストローク長、および滞留時間は、バッチの開始前に機械式ストップとレギュレーターを使用して設定されます。滞留期間が経過すると、ヘッドが後退し、クランプが解放され、接合されたコーナーを除去できます。プロセスパラメータは CNC に依存するのではなく機械的に調整できるため、セットアップは簡単で、基本的な空気圧と機械のスキルがあれば機械を保守できます。

適用範囲

140mmシリーズアルミ窓の製造

強力な機械的コーナー接合が必要な、厚みのある 140 mm アルミニウム開き窓、引き違い窓、および固定窓枠のコーナー結合に使用されます。

耐久性の高いアルミドア加工

一貫した接合気密性が求められる、頑丈なアルミニウム製の玄関ドア、バルコニードア、防火アルミニウム製ドアフレームのコーナーアセンブリ。

サーマルブレークアルミニウムプロファイル

ハイエンドの断熱省エネアルミニウム窓やドアと互換性があります。調整可能な圧力により、コーナー接続をしっかりとしながらサーマル ブレークを維持することができます。

建物のカーテンウォールと装飾フレーム

中型のアルミニウム カーテンウォール プロファイルおよび建築装飾用アルミニウム フレーム コーナーに適しています。

産業用アルミフレーム

建設要素や機器の筐体用の厚いアルミニウム合金フレームを加工します。

よくある質問

Q: マシンをインストールして実行するにはどうすればよいですか?

A: 機械はほぼ組み立てられた状態で出荷されます。残りの小さな部品の取り付けについては、詳細なトレーニング ビデオと英語のユーザー マニュアルが提供されます。ほとんどのお客様は、オンサイト技術者を必要とせずにセットアップを完了し、生産を開始します。

Q: 機械が故障した場合はどうすればよいですか?

A: 弊社のサービスチームに直接お問い合わせください。保証が無効になる可能性があるため、ご自身または第三者を通じて機械を修理しようとしないでください。サポート リクエストには 24 時間以内に応答し、問題を解決するためのリモート診断とガイダンスを提供します。

Q: どのようなカスタマイズされたサービスを提供しましたか?

A: 自社工場を持つメーカーとして、完全な OEM および ODM サービスを提供します。これには、非標準プロファイル断面用の結合ツールのカスタマイズ、機械の色の調整、特定の生産ワークフローへの空気圧制御セットアップの適応が含まれます。

Q: 機械の学習は難しいですか?

A: いいえ。オペレーター インターフェイスは、単純な押しボタン コントロールを使用します。付属のビデオ説明書とマニュアルを組み合わせると、新しいオペレーターは通常、短いトレーニング期間内に熟練します。質問がある場合は、テクニカルサポートも利用できます。
