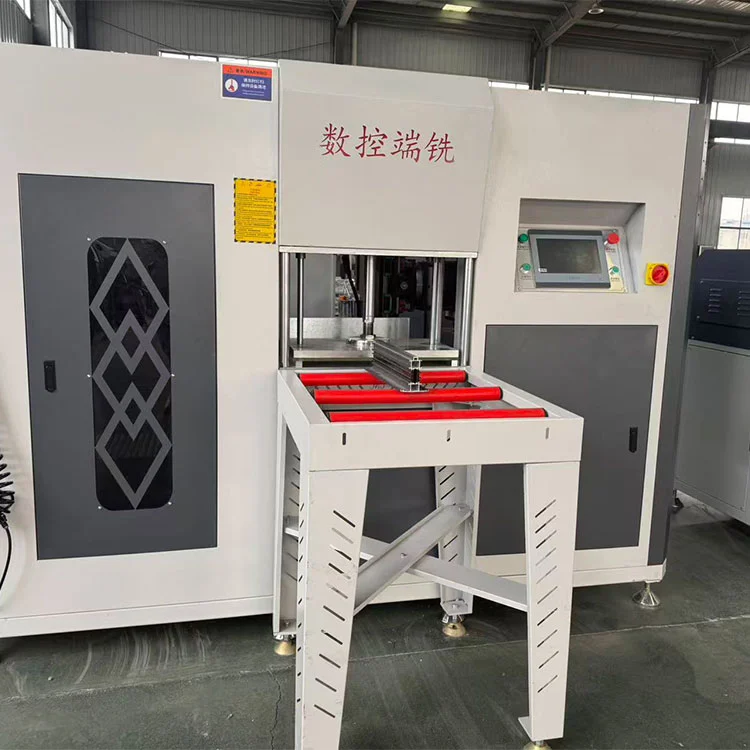

異形アルミマリオン用マルチアングル3+2エンドミラー

マルチアングル 3+2 軸 CNC エンドミラーは、複雑で非標準のアルミニウムマリオン、トランサム、フレームプロファイル、特にサーマルブレーク、システムウィンドウ、カーテンウォールのアルミニウムセクション向けに設計されています。 3 つのリニアサーボ軸 (X/Y/Z) + 2 つの回転軸 (スピンドルチルト + フリップ) を組み合わせた、特殊形状アルミマリオン用マルチアングル 3+2 エンドミラーは、標準の 3+1 機械では処理できない特殊形状の真のマルチアングル (45° ～ +45°) フライス加工を 1 回のセットアップで実現します。 Lebulang Lebulang ブランドは、中国の機械メーカーの 1 つです。デュアルカット 4+2 軸エンドミラーサーマルブレークアルミニウム生産ライン

お問い合わせを送信

製品説明

この特殊形状アルミニウムマリオン用マルチアングル 3+2 エンドミラーは、窓やドアの加工装置で 30 年近い工場経験を持つ中国を拠点とするメーカー、Lebulang Machine によって製造されています。これは、サーマルブレークシステム、システムウィンドウ、カーテンウォールファサードに見られる、不規則で湾曲したマルチアングルのアルミニウム製マリオンとトランサム用に特別に設計されています。この機械は、サーボ駆動の 3 つの直線軸と 2 つの回転軸を組み合わせており、スピンドルを ±45° 傾斜させ、0° ～ 90° の間で反転させることができます。角度の付いた端、ノッチ、ほぞ、溝は 1 回のクランプで完了できるため、手動での再固定が不要になり、切り替え時間が短縮されます。

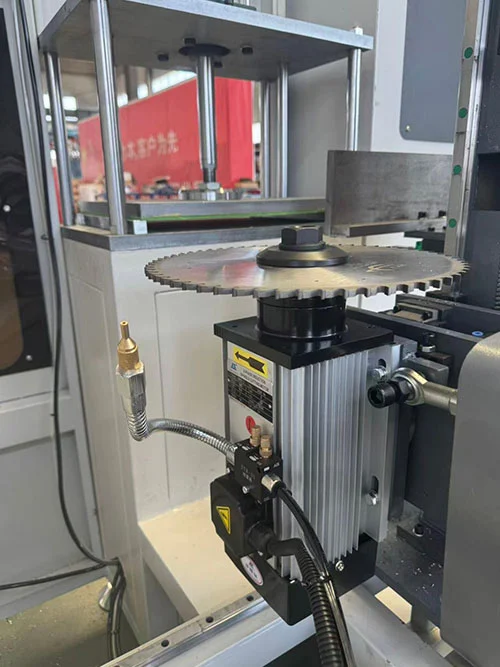

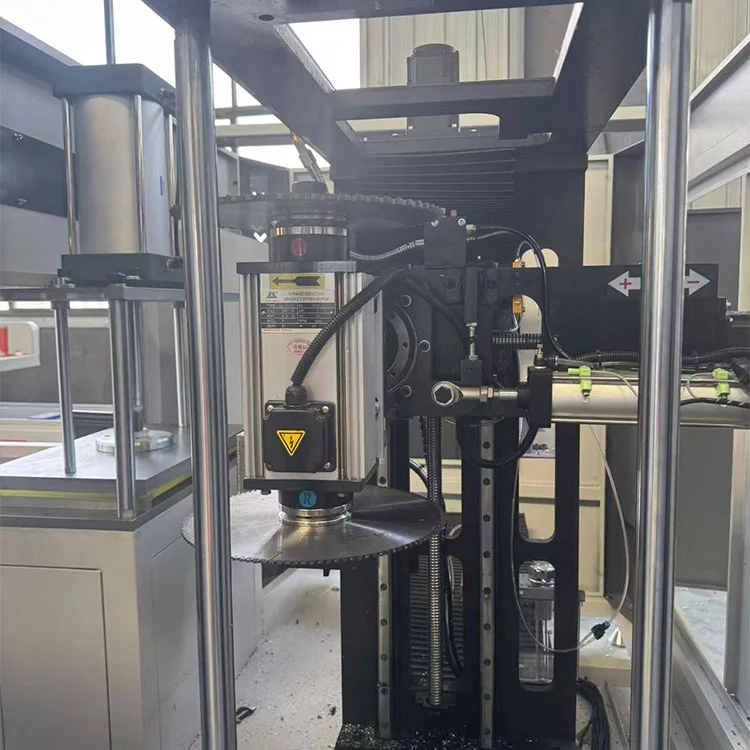

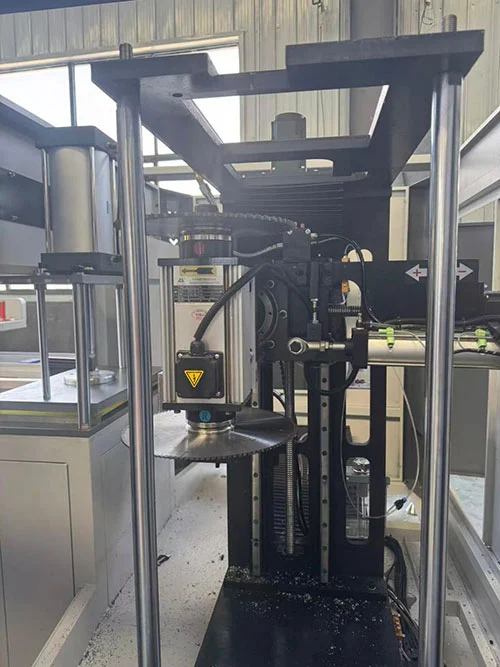

2800 rpmで動作する4kWの高トルクスピンドルは、φ250からφ300 mmまでのダイヤモンドカッターに対応します。鋳鉄フレームとリニアガイドシステムにより、バッチ実行中の再現性が ±0.02 mm 以内に維持されます。ワークテーブルはサイクルごとに 4 ～ 6 つのプロファイルに対応し、CNC コントローラーには 100 を超えるプリセットプログラムが保存され、さまざまな特殊形状プロファイル間の素早い切り替えが可能になります。操作はビジュアルプログラミングを備えた 10 インチのユーザーフレンドリーなタッチスクリーンを通じて実行され、トレーニング要件は最小限に抑えられます。完全に密閉された安全ガード、自動潤滑システム、ゴムで保護された空気圧クランプは、安全でメンテナンスの少ない日常操作に貢献します。

CEおよびISO認証を取得しています。 OEM およびカスタマイズされた構成がサポートされています。このマシンはメーカーがメンテナンス性を重視して工場から直接供給しており、追加費用なしでリモート設置ガイダンスを提供します。

異形アルミマリオン用マルチアングル3+2エンドミラー

• 3+2 軸マルチアングル CNC システム正確な位置決めのための 3 つのサーボ線形軸。2つの回転軸有効にする±45° スピンドルチルト + 0°/90° フリップ。プロセス角度の付いた端、ノッチ、ほぞ、溝ワンパスで -- 手動による再クランプは不要です。
• 最適化された特殊形状アルミニウムのために設計されています不規則、湾曲、多角度マリオン(断熱、システムウィンドウ、カーテンウォール)。カスタムの切削工具が不要になります。セットアップ時間を 60% 短縮します。
• 高精度かつ頑丈な構造ダイヤモンドカッター付き 4kW 高トルクスピンドル (2800 rpm)。鋳鉄フレーム+リニアガイド確保する±0.02mmの精度バッチ生産でも。
• バッチ処理と効率幅広のワークテーブルを収納可能4--6 プロファイルサイクルごと。フルサーボ制御 + プリセットプログラムストレージ (100+)異なる特殊形状間の素早い切り替えが可能になります。

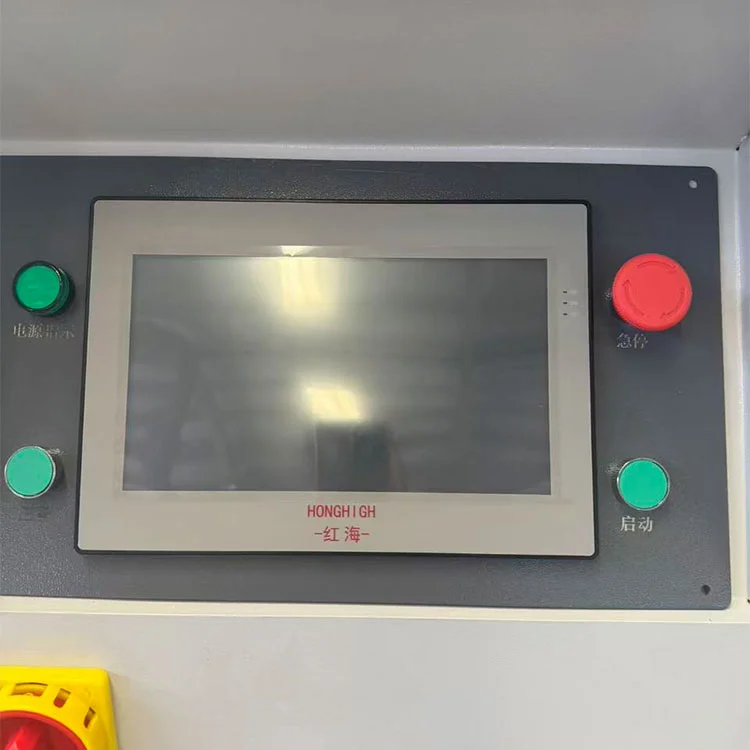

• ユーザーフレンドリーな操作性10 インチタッチスクリーン CNC (Delta/ESTUN);英語/中国語インターフェイス。単純な G コードまたはビジュアルプログラミング---必要なトレーニングは最小限です。
• 安全でメンテナンスの手間がかからない完全に密閉された安全ガード。自動潤滑;ゴム保護付きの空気圧クランプがプロファイルの変形を防ぎます。
