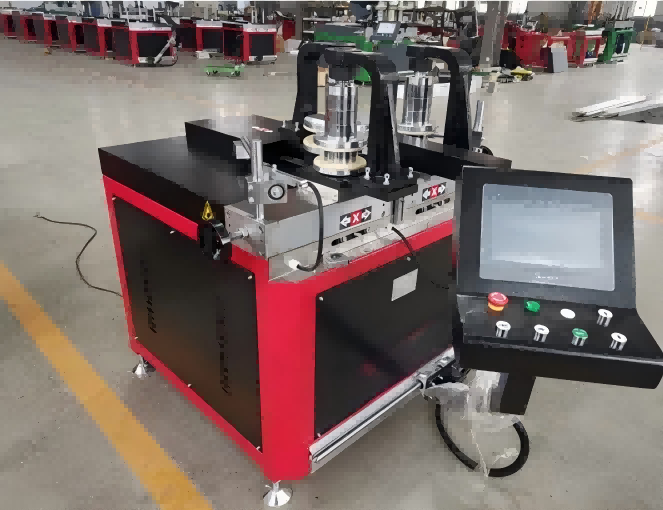

高精度CNCアルミ＆PVCプロファイルベンディングマシン

この CNC アルミニウム & PVC プロファイル曲げ機は、カーテンウォール、ファサード、アーチ窓、PVC 窓枠などの建築プロファイルの製造専用に設計されています。 3 ローラー同期曲げシステムとサーボ駆動制御を備え、±0.5 mm の精度で滑らかで歪みのない曲線を実現します。この機械は、アルミニウム押出材と PVC/UPVC プロファイルの両方に対応しており、単一のセットアップで複数半径の曲げをサポートし、材料の無駄を削減しながら生産効率を大幅に向上させます。 CE 認定を受けており、完全にカスタマイズ可能なこの製品は、現代の建築曲げ用途に最適なソリューションです。

• 複数の材料の互換性:のCNC アルミニウム PVC プロファイル曲げ機アルミニウム、PVC、UPVC、サーマル ブレーク、ステンレス鋼、銅のプロファイルを曲げます。工具セットは、機械の能力内でさまざまな材料グレードや断面に​​対応するように変更できます。
• 3軸CNC位置決め:X、Y、Z 軸のサーボ モーターは、10 インチのタッチスクリーンを備えた CNC コントローラーを通じて駆動されます。位置決め精度は±0.02mmです。オペレーターは、インターフェース上で直接マルチ半径形状、円弧、複合曲線をプログラムしたり、USB 経由でデータをインポートしたりできます。
• 油圧推力オプション:20 トン、25 トン、40 トンの 3 つの油圧ステーション構成が提供されており、必要なプロファイルの材質、肉厚、曲げ半径に基づいて選択されます。油圧ポンプは、標準的な産業用ユニットと比較して騒音を抑えて動作します。
• 曲げ形状範囲：このマシンは、C 形状、U 形状、S 形状、全円、楕円、複数の半径の組み合わせ、およびカスタム円弧を生成します。成形ベルトとローラー金型は、最適な曲げ品質を実現するためにプロファイル断面に一致するようにカスタマイズできます。

仕組み

プロファイルのロード

アルミニウムまたは PVC プロファイルはフィード ガイドに配置され、曲げプロセス中の滑りやねじれを防ぐためにしっかりとクランプされます。

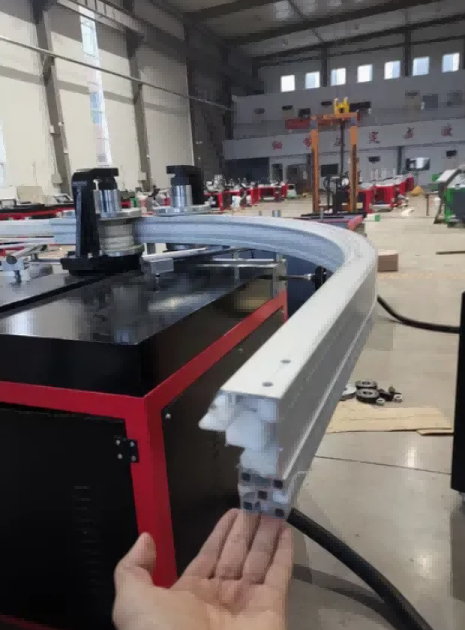

2. 3ローラー同期曲げ

この機械は 3 つの精密ローラーを使用します。

トップローラー – プロファイルを前方に駆動します

2 つのサイド ローラー – CNC 制御の軌道に沿って移動し、均一な圧力を加えます

この同期した動きにより、表面の損傷や変形がなく、一貫したアーク形成が保証されます。

3. サーボ駆動の精度

サーボモーターはローラーの位置をリアルタイムで制御し、正確なフィードバックと再現性のある曲げパフォーマンスを提供します。 CNC システムは材料のスプリングバックを自動的に補正します。

4. マルチ半径プログラミング

オペレーターは、複数の曲げ半径、円弧セグメント、および完全な円を CAD 図面から直接プログラムできます。マシンは手動介入なしで複雑な曲線を実行します。

5. 連続生産

プログラムが設定されると、機械は高い一貫性で曲げサイクルを繰り返すため、大量生産とカスタム建築プロジェクトの両方に適しています。

プロセスフロー:

プロファイルのロード → CNC プログラム入力 → 3 ローラー同期 → サーボ位置決め → マルチ半径曲げ → 完成した曲線プロファイル

主要コンポーネント

CNCコントローラー:曲げ角度、半径、および複数半径シーケンスをプログラムするためのユーザー インターフェイスを備えた 10 インチのタッチスクリーン。 USB ポートはプログラムのインポートとエクスポートをサポートします。コントローラーは軸の動き、油圧、サイクルタイミングを管理します。

油圧ステーション:20 トン、25 トン、および 40 トンの構成で利用可能です。安定した圧力出力と静かな運転を実現するために選ばれた輸入オイルポンプを使用しています。油圧回路には圧力リリーフバルブとフィルターが含まれています。

ローラー金型:硬化鋼から製造されており、オプションで PU コーティングが施されています。コーティングは、コーティング、陽極酸化、または塗装されたプロファイル表面の傷や跡を防ぐのに役立ちます。モールド セットは、さまざまなプロファイル断面に対応して交換可能です。

伝染 ; 感染：台湾 HIWIN リニア ガイド レールは可動軸を運びます。高精度のギアボックスとサーボ モーターにより、X、Y、Z の動きの位置決め精度が実現します。

アプリケーション

• カーテンウォールのプロファイル曲げ

  建築ファサード曲面フレーム

  アーチ窓とドアのプロファイル

  PVC 窓とドア フレームの曲げ

  アルミニウムクラッディングとトリムの曲げ

  装飾的なインテリアプロファイル




メーカーと保証

Shandong Lebulang Precision Machinery Co., Ltd.は Lebulang Machinery として運営され、1996 年以来中国の済南工場でアルミニウムおよび PVC 加工装置を製造してきました。CNC アルミニウム PVC プロファイル曲げ機CE および ISO 認証を取得して工場から直接供給されます。主要構造には 1 年間の保証が付いています。リモート技術サポート、設置ビデオ、英語マニュアルは追加料金なしで提供されます。オンサイトでの設置とトレーニングは個別に手配できます。ローラー金型、フォーミングベルト、油圧シールなどのスペアパーツを取り揃えております。マシンの色、ブランド名、パッケージは、OEM および ODM 契約に基づいてカスタマイズできます。

よくある質問

1. あなたは工場ですか、それとも商社ですか?

当社は、1996 年から中国の済南に独自の生産施設を構えるメーカーです。

2. 機器の保証期間はどのくらいですか?

ローラー金型や成形ベルトなどの通常の摩耗部品を除く主要構造については 1 年間。

3. アフターサービスはどのように提供しますか?

遠隔ビデオガイダンス、オンライン技術サポート、保証期間内の不良部品の無償交換が提供されます。追加料金で、オンサイトでの設置、試運転、トレーニングを手配できます。

4.納期はどれくらいですか?

標準マシンは、デポジットの支払いを受領してから 10 ～ 20 営業日以内に出荷されます。

5. 他にどのような機械を販売していますか?

アルミニウム切断機、アルミニウムコーナー圧着機、PVC溶接機、CNCボール盤およびフライス盤、ドアおよび窓の生産ライン一式。

6. 機械はサーマル ブレーク プロファイルを曲げることができますか?

はい。適切な成形ベルトとローラー金型を使用すると、機械は絶縁ストリップの完全性を維持しながらサーマル ブレーク アルミニウム プロファイルを曲げることができます。
