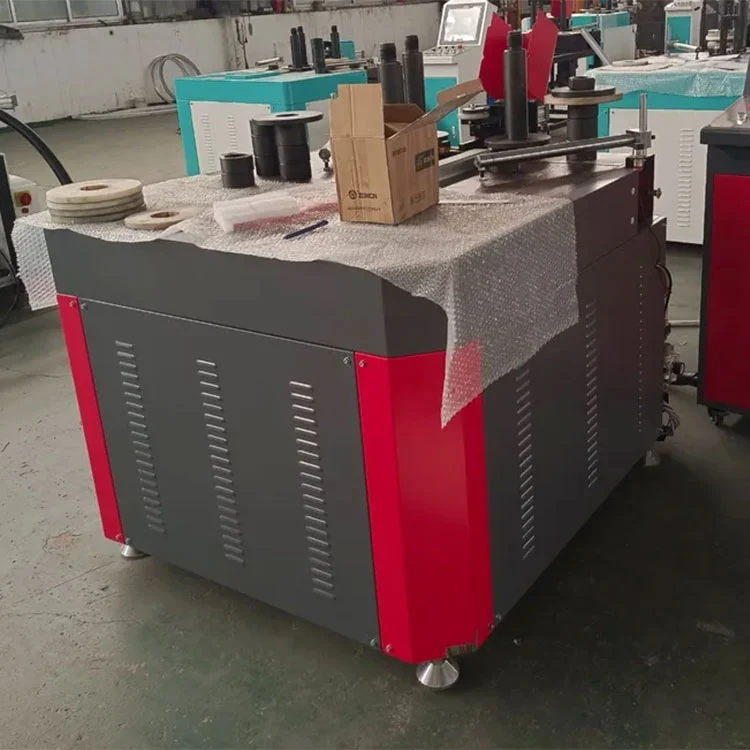

CNC 4 ヘッドコーナー圧着機

コア機能

• 4頭同時圧着：のCNC 4 ヘッドコーナー圧着機1 回のプレスサイクルでフレームの 4 隅すべてが完成します。これにより、コーナーのペアごとにフレームの位置を変更して再クランプする必要があるシングルヘッドまたはダブルヘッドの代替品と比較して、ハンドリング時間が短縮されます。
• CNC サーボ位置決め:各圧着ヘッドは、ボールネジを駆動するサーボ モーターによって位置決めされます。オペレーターがタッチスクリーン上でフレーム サイズを選択すると、ヘッドが必要な位置に自動的に移動します。同じシステムに複数のフレーム レシピが保存されます。繰り返し位置決め精度は ±0.1 mm で指定されており、適切に準備されたプロファイルの下では、対角誤差は通常 1 mm 以内、継ぎ目誤差は 0.15 mm 未満です。
• フレームサイズ範囲:この機械は、550 × 550 mm から高さ 1800 mm、幅 3000 mm までのフレームを処理し、住宅用および商業用の生産で見られるアルミニウム製の窓およびドアフレームの寸法の大部分をカバーします。
• 油圧圧着システム:各ヘッドは定格油圧 15 MPa、総圧着力 48 kN の油圧シリンダーによって駆動されます。油圧回路は高低圧の 2 段階シーケンスを使用しています。急速なアプローチ ストロークによりサイクル タイムが短縮され、ストロークの終わりでの高圧保持によりコーナーでの緊密な接続が保証されます。
• 空気圧移動クランプ:クランプユニットはフレームのロード時には自動的に前進し、アンロード時には圧着後に後退します。クランプ力は 2 方向から適用され、プロファイルを所定の位置に保持し、プレス ストローク中の変形のリスクを軽減します。

技術仕様

仕組み

のCNC 4 ヘッドコーナー圧着機タッチスクリーンでのフレーム寸法の入力から始まるシーケンスで動作します。 4 つの圧着ヘッドはそれぞれサーボ駆動のボールねじ軸に取り付けられており、プログラムされた位置に自動的に移動します。オペレーターは、切断して準備したアルミニウムのプロファイルをクランプ固定具に配置します。空気圧クランプが係合してプロファイルを所定の位置に保持し、垂直方向と水平方向の両方から圧力を加えます。クランプされると、油圧回路は 2 段階で作動します。低圧で急速に前進させると圧着工具がプロファイルのコーナーに接触し、高圧で保持すると 48 kN の圧着力がすべて適用されてコーナー接合部が完成します。保持時間が経過すると、クランプが解放され、圧着工具が後退し、完成したフレームを取り外すことができます。四隅すべてが 1 サイクルで完了するため、フレームの位置を変更する必要はありません。

主要コンポーネント

• サーボモーターとボールネジ:4 つのヘッドはそれぞれ、精密ボールネジに接続された AC サーボ モーターによって独立して位置決めされます。この配置により、±0.1 mm の再現性が得られ、手動で調整することなく、さまざまなフレーム サイズに合わせてヘッドの位置を変更できます。
• 油圧パワーユニット：60 リットルのタンクは、圧力制御バルブを備えたマニホールドを介して 4 つの油圧シリンダーにオイルを供給します。高低圧の 2 段階シーケンスは、ソレノイド バルブを介して PLC によって管理されます。

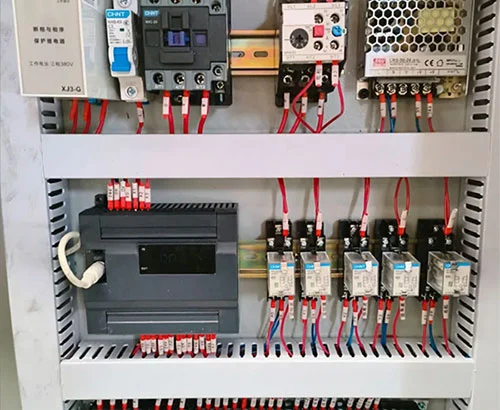

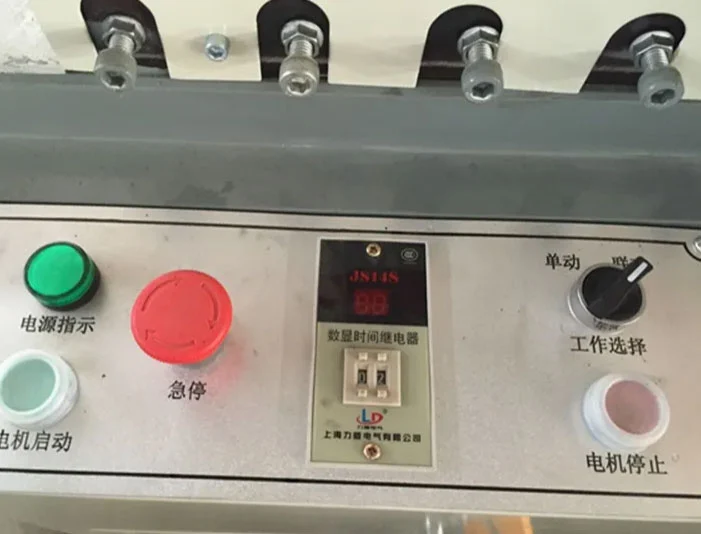

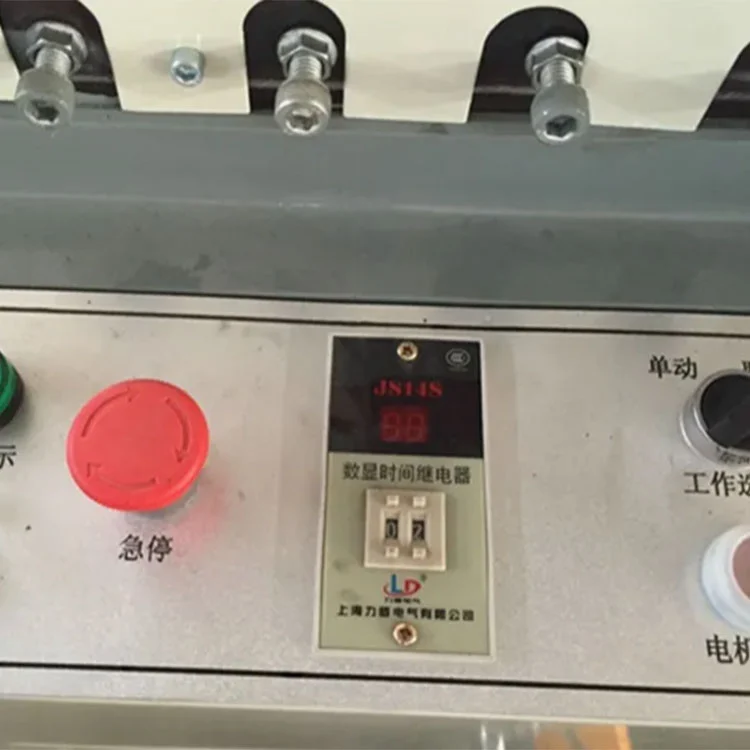

• タッチスクリーンと PLC:工業用タッチスクリーンには、フレーム サイズ設定、保存されたプログラム、生産カウンタ、アラーム メッセージが表示されます。一般的に生産されるフレーム寸法のパラメータ レシピを保存し、呼び出すことができます。

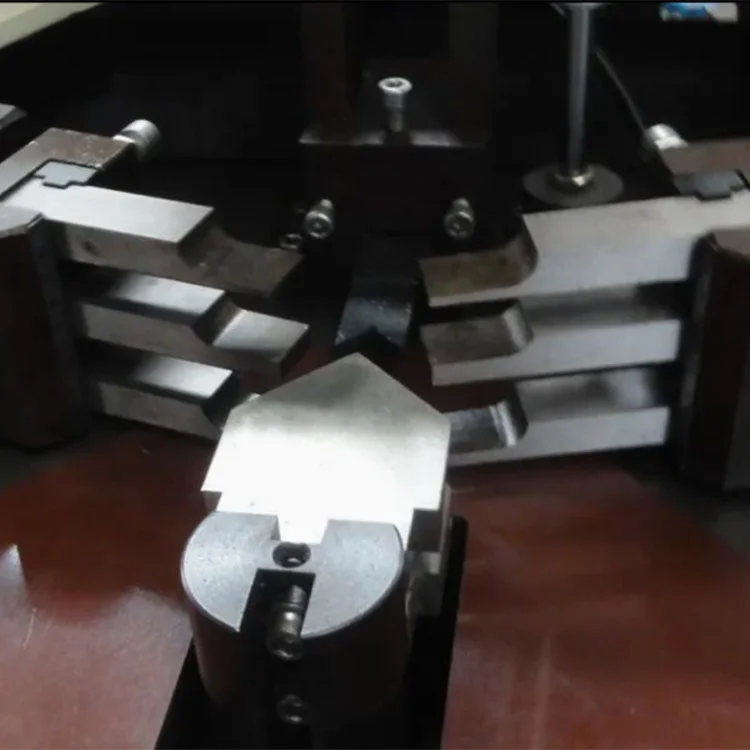

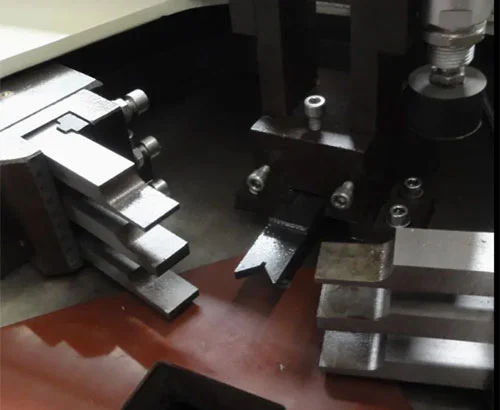

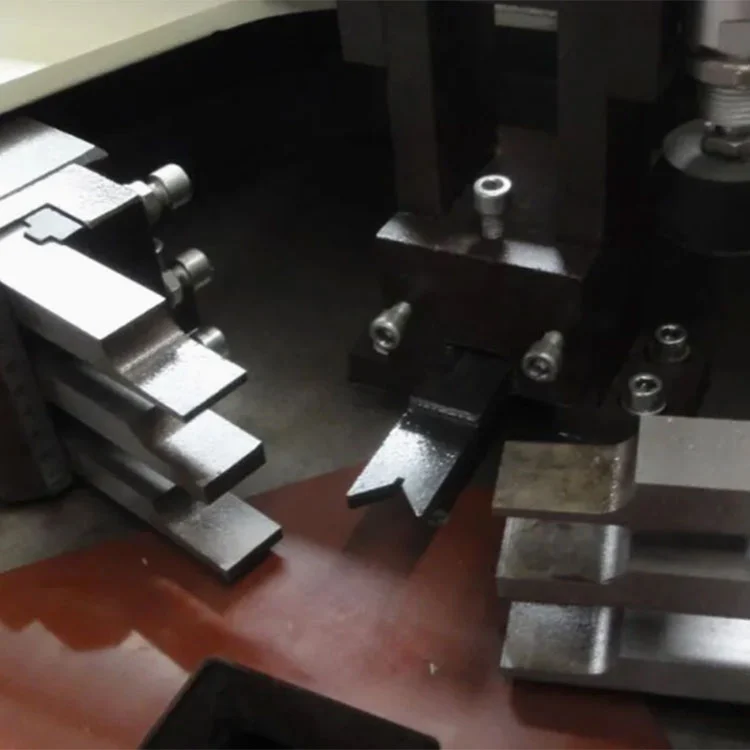

• 圧着工具:硬化鋼製の圧着ナイフは、プロファイルの形状に合わせて機械加工されています。工具セットは、さまざまなプロファイル断面に交換できます。ナイフは深さと位置を調整できます。

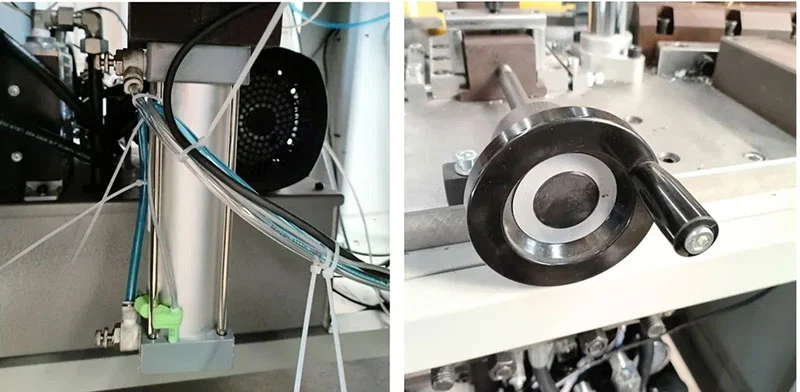

• 空気圧クランプシステム:クランプはリニアガイド上を前進、後退します。クランプ力は、圧力が 0.5 ～ 0.8 MPa に調整された空気圧シリンダーによって供給されます。二重方向のクランプ設計により、両側から力が加えられ、圧着中にプロファイルが安定します。
• マシンフレーム:溶接された鋼鉄構造が 4 つの可動ヘッドと固定された中央作業台を支えています。フレームは、圧着中に発生する反力に抵抗し、長期間にわたってヘッドの位置合わせを維持するように設計されています。

アプリケーションシナリオ

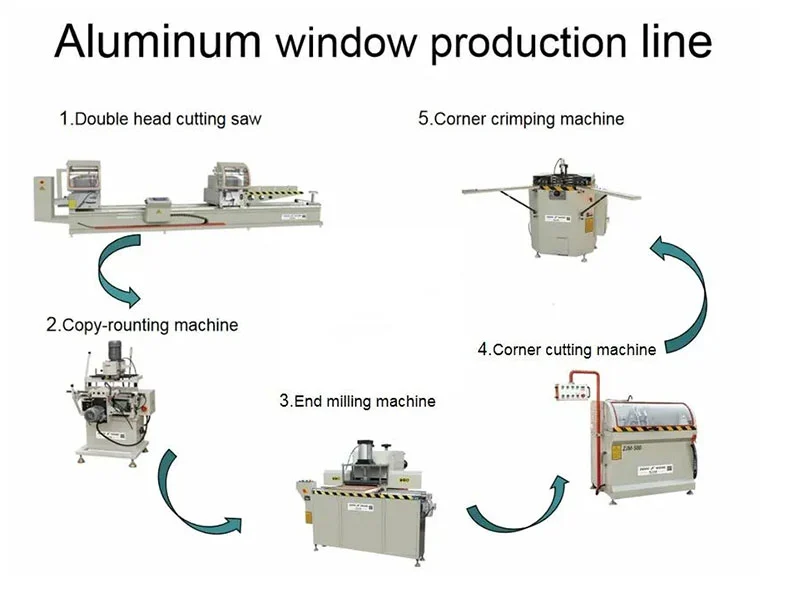

アルミ窓の製造

開き窓枠、引き違い窓枠、断熱窓枠の圧着。

アルミドアの製造

玄関ドア、ベランダドア、耐火アルミドア、室内アルミドア枠のコーナー組立。

カーテンウォールと建物の輪郭

アルミニウムマリオン、トランサム、ファサードプロファイルの 90° コーナー圧着。

大量生産

4 つのコーナーを 1 サイクルで完了する中規模および大規模のアルミニウム製ドアおよび窓工場で使用され、フレームごとの処理時間が短縮され、1 日あたりの生産量が増加します。

メーカーと保証

Lebulang Machineryとして運営されているShandong Lebulang Precision Machinery Co., Ltd.は、1996年以来、済南施設でアルミニウムおよびPVCの窓およびドアの加工装置を生産してきました。同社は、研究開発、機械加工、組み立て、テスト、および販売を社内で管理しています。のCNC 4 ヘッドコーナー圧着機はこの統合システムの下で構築され、CE および ISO 9001 認証を取得して工場から直接供給されます。主要構造には 1 年間の保証が付いています。ビデオ診断や操作指導などの遠隔技術サポートが含まれます。圧着ナイフ、シール、フィルターエレメントなどのスペアパーツは在庫があり、個別に注文できます。追加料金でオンサイトでの設置と試運転を手配できます。

よくある質問

Q1: CLM4S は何の略ですか?

A：CNCコーナーマシン4ヘッドサーボ。 「4」は 4 つの独立した圧着ヘッドを指します。

Q2: マシンが処理できる最大フレーム サイズはどれくらいですか?

A: 標準構成では、高さ 1800 mm、幅 3000 mm までのフレームに対応します。規格外サイズについてはご注文時にご相談させていただきます。

Q3：機械の操作は新人には難しいですか？

A: 操作は、保存されたフレーム プログラムを使用したタッチスクリーンを通じて行われます。英語のマニュアルとビデオトレーニングが提供されます。ほとんどのオペレーターは、1 ～ 2 営業日以内に日常業務を習得します。

Q4: どのような支払い方法と配送条件が利用できますか?

A: 支払いは、USD、EUR、GBP などの主要通貨で T/T または L/C で行うことができます。標準配達条件はFOB青島または済南です。発送先によってはCFR、CIF、EXWも受け付けます。

Q5: 圧着工具を特定のプロファイルに合わせてカスタマイズできますか?

A: はい、圧着ナイフはお客様のプロファイル断面に合わせて機械加工できます。正しい工具セットを作成するには、注文プロセス中にプロファイル サンプルまたは図面が必要です。
