サーマルブレークウィンドウマリオン用の3+1軸CNCアルミニウムエンドミルマシン

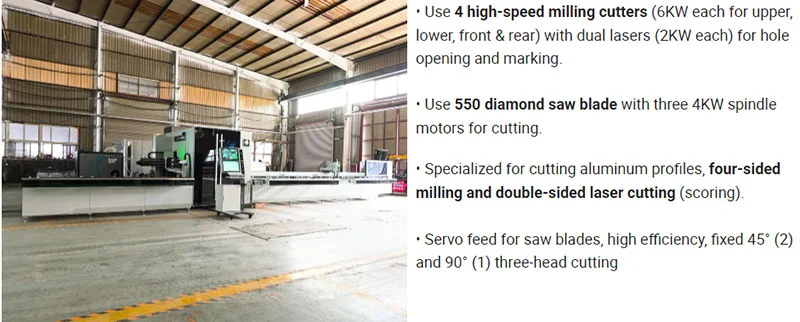

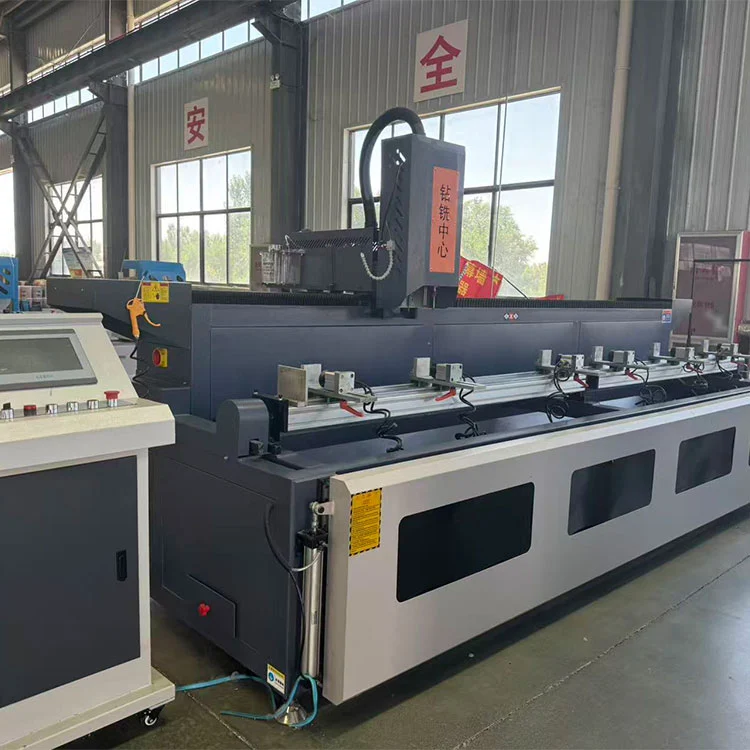

6.8m アルミニウムプロファイル製造用の G50 CNC マシニング センター。 18 軸サーボ、3 ヘッド 90° & 45° 切断、4 面フライス加工、デュアル 2KW レーザーを備えています。サーマル ブレーク プロファイルを ±0.1 mm の精度で処理し、作業効率が 60% 向上します。

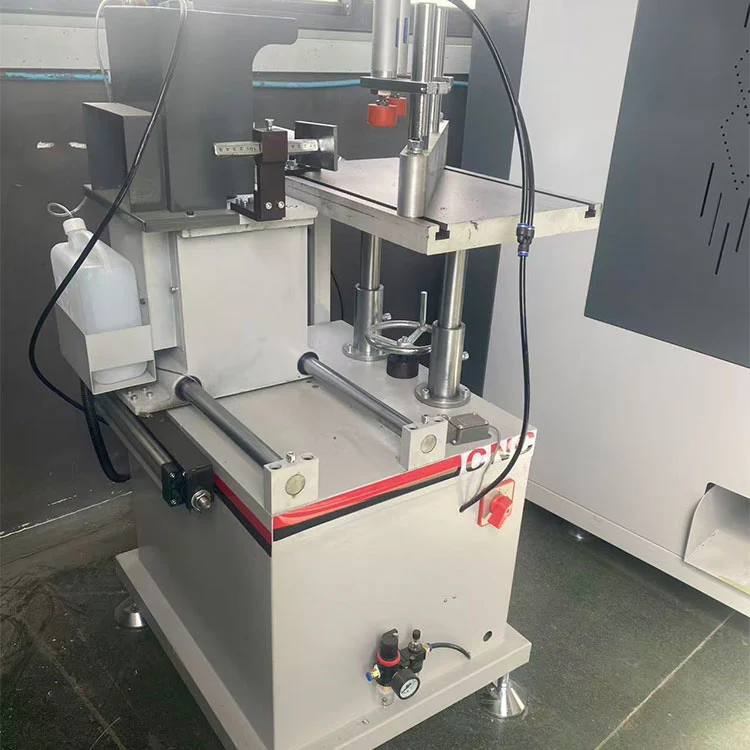

3+1 軸 CNC エンドミルは、サーマル ブレーク アルミニウム窓マリオン、トランサム、およびフレーム プロファイルの端部加工用に設計されています。ダイヤモンド鋸刃を使用した +45°、90°、-45°の固定角度切断と、前面と背面の両方でのデュアルレーザー穴あけとスクライビングを組み合わせています。 4 つの側面 (前、後、上、下) に配置された電動スピンドルは、単一のクランプ サイクルで穴あけとフライス加工を処理します。一般的な用途には、アルミニウムのドアや窓の大量生産ラインのほぞ切りや溝切り、段差面の加工、面取り、ノッチ加工などがあります。

この機械は、2800 rpm で動作する 3 kW スピンドルを含む合計定格 4 kW の 380 V 3 相電源で動作します。ダイヤモンド刃径はφ230～φ300mm、最大加工深さは70mmです。加工可能な形状寸法は幅120mm、高さ150mmまでです。機械全体の設置面積は 1500 × 800 × 1400 mm、重量は約 400 kg です。使用空気圧力は0.5～0.8MPaに保たれます。

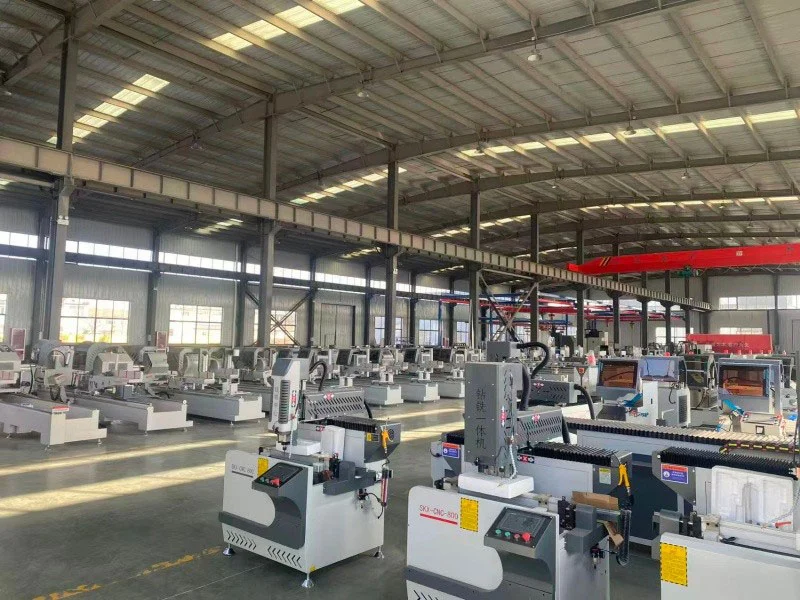

Lebulang Machineは、アルミニウムプロファイル加工装置の工場で30年近くの経験を持つ中国に拠点を置くメーカーで、このエンドミルを製造しています。 CEおよびISO認証も取得可能です。カスタム OEM 構成がサポートされており、機器は工場から直接供給されます。メンテナンスの容易さを重視した設計となっており、追加料金なしでリモート設置ガイダンスが提供されます。

サーマルブレークウィンドウマリオン用の3+1軸CNCアルミニウムエンドミルマシン

特徴

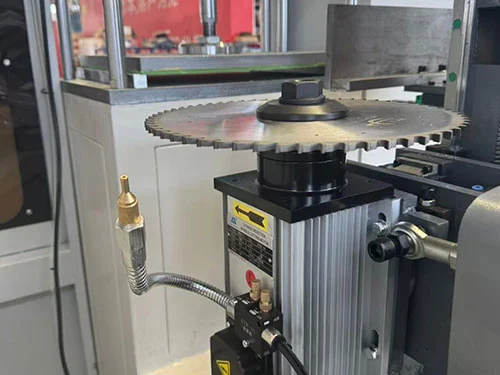

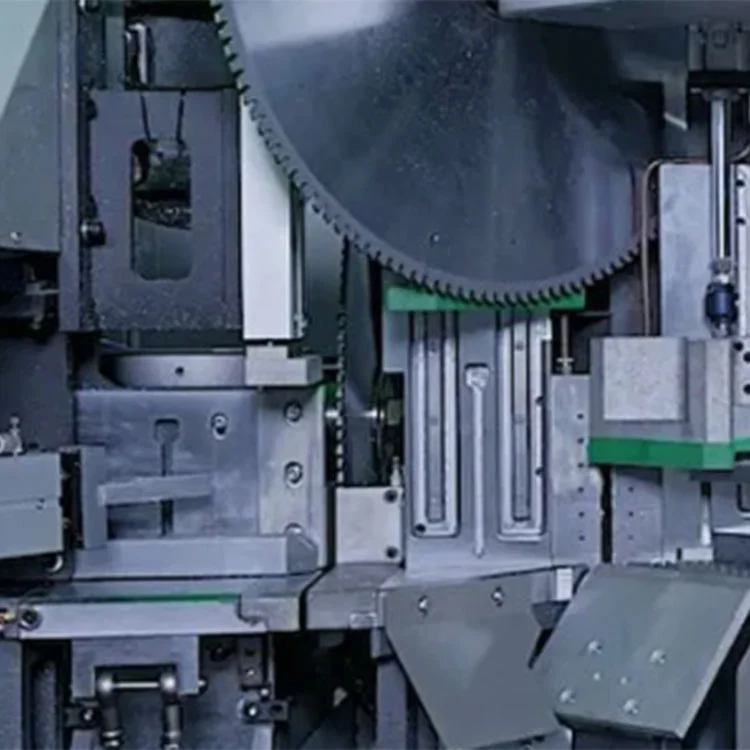

• +45°、90°、-45°のダイヤモンドソーブレードによる固定角度切断
• 前後デュアルレーザードリリング + スクライビング

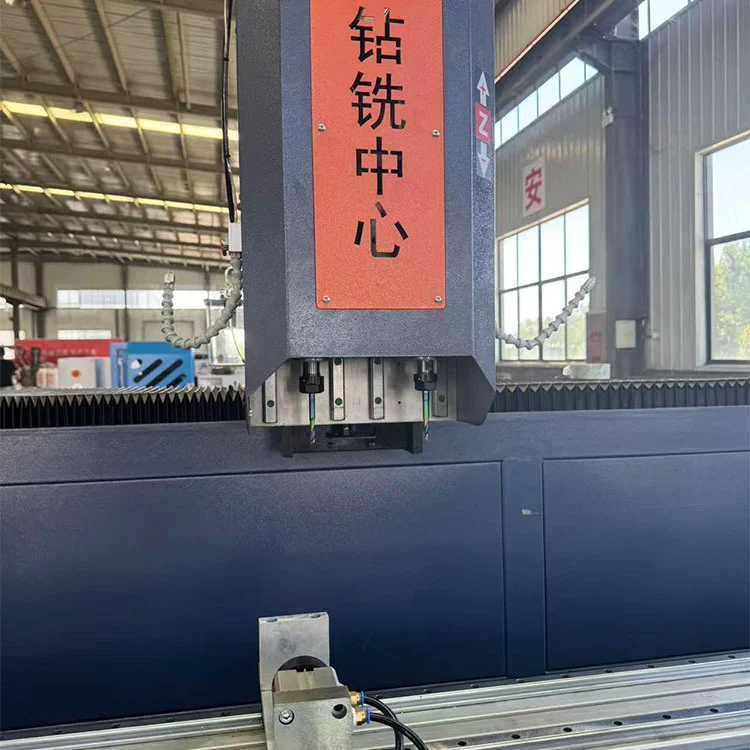

• フロント、リア、アップ＆ダウン電動スピンドルドリリングおよびフライス加工

アプリケーション

• 熱遮断アルミ窓マリオン/トランサムエンドミル加工
• フレームとサッシのプロファイルほぞ・溝切り
• 段面・面取り・ノッチ加工
• アルミ製ドア/窓の大量生産ライン

技術仕様

• 電源: 380V / 50Hz / 3Ph (カスタマイズ可能)
• 総電力: 4 kW (3 kW スピンドル + サーボドライブ)
• スピンドル速度: 2800 rpm
• フライス径：φ230～φ300mm（ダイヤモンド刃）
• 使用空気圧: 0.5--0.8MPa
• 最大加工深さ: 70 mm
• 最大プロファイルサイズ: 幅 ≤ 120 mm、高さ ≤ 150 mm
• 機械寸法：1500×800×1400mm
• 重量：約400kg
• 認証: CE / ISO オプション

当社の 3+1 軸エンドミルを選ぶ理由

• 中国製、工場直販価格-- 中間業者なし、信頼できる品質、2 年間の保証。
• 短納期とフルサポート-- オンライン技術サポート、ビデオトレーニング、スペアパーツの供給。
• 4+2 マシンに代わるコスト効率の高い代替品-- に最適中量生産より少ない投資で。

3+1 軸 CNC アルミニウム エンド フライス盤 -- サーマル ブレーク ウィンドウ マリオン加工のための信頼できる選択肢です。
