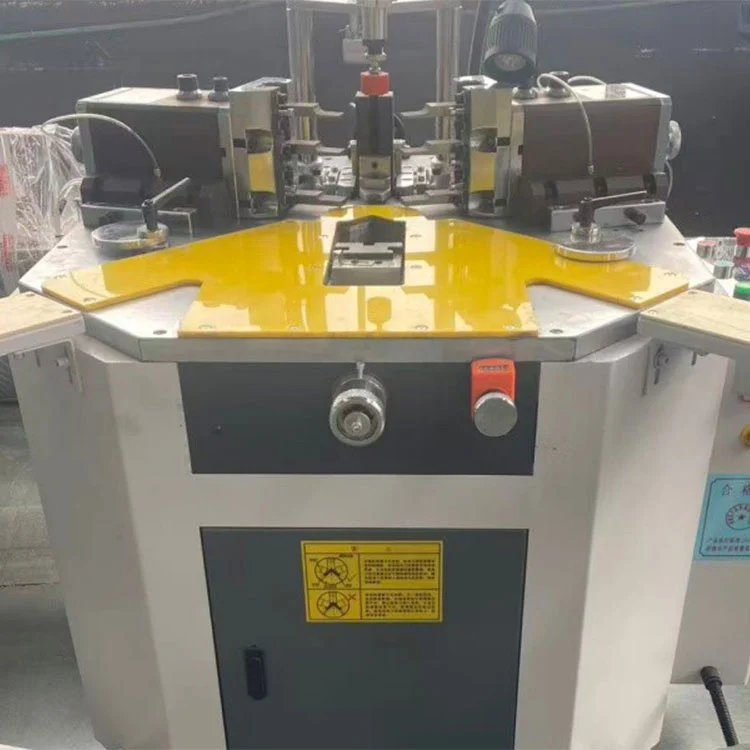

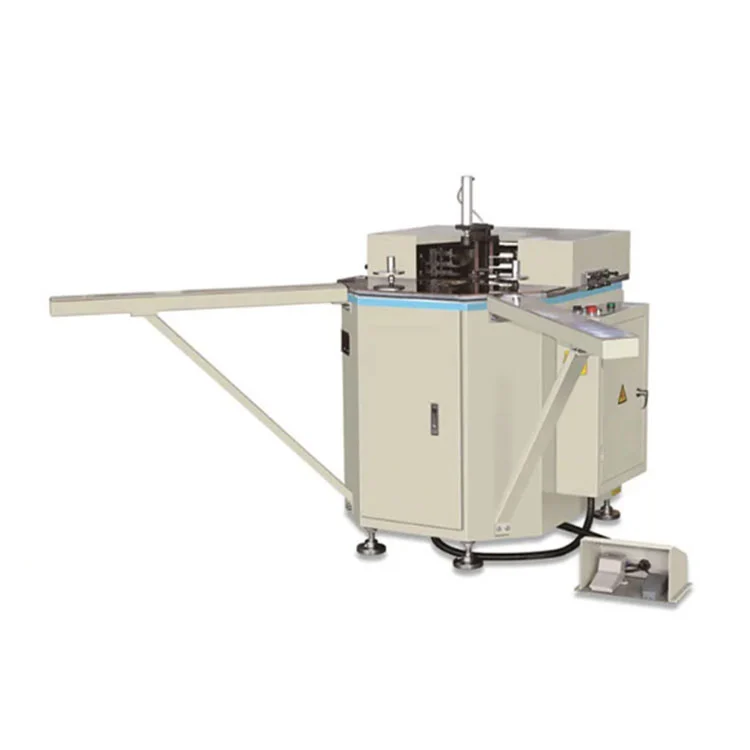

100mm * 3500mm 2 つのヘッドアルミニウム窓ドアコーナー結合機

Lebulang ブランドの 100mm*3500mm 2 ヘッドアルミニウム窓ドアコーナー結合機 (ダブルヘッドコーナー圧着機とも呼ばれます) は、窓やドアの生産におけるアルミニウムプロファイルの 90° コーナー圧着用に設計された半自動油圧ユニットです。 1 サイクルで 2 つのコーナーを仕上げ、最大 100 mm のプロファイル幅と最大フレーム長 3500 mm をサポートし、高強度アルミニウムフレームの中規模から大規模なバッチ製造に最適です。当社の工場は中国にあります。

お問い合わせを送信

製品説明

このダブルヘッド油圧ユニットは、アルミニウム製の窓およびドアフレームの 90° コーナー圧着用に設計されており、1 サイクルで 2 つのコーナーを完了します。プロファイル幅の容量は 100 mm に達し、収容可能な最大フレーム長は 3500 mm です。最小フレームサイズは 450 × 450 mm で、標準アセンブリと適度に大型のアセンブリの両方をカバーします。

油圧システムは 15 ～ 18 MPa の定格圧力を供給し、しっかりとした隙間のないコーナー接合部に一貫した圧着力を生み出します。 2 つのヘッドが同時に動作するため、シングルヘッドの代替品と比較してサイクル時間が短縮されます。圧着が開始される前に空気圧クランプが係合し、プロファイルを所定の位置に保持するプリテンションを適用し、接合プロセス中の歪みを防ぎます。

位置決めとツールの調整は機械的に行われます。内側と外側の位置決めブロックは垂直に移動し、圧着ナイフは前後左右に位置を変更できます。この可動範囲により、形状ごとに専用の工具を必要とせずに、機械がさまざまなプロファイル断面に適応できるようになります。リニアガイドが可動アセンブリを搬送し、コーナー結合精度を±0.1 mm以内、継ぎ目誤差を0.15 mm未満に維持します。

このユニットは 380V 三相電源で動作し、1.5 kW の電力を消費します。 20L の作動油タンクが圧着回路をサポートし、使用エア圧力は 0.5 ～ 0.8 MPa に保たれます。一般的な用途には、開き窓、引き違い窓、断熱窓枠、アルミニウムドアパネルアセンブリ、カーテンウォール製造における 90 度の方立または欄間の接合が含まれます。機械の設置面積は 1200 × 1100 × 1300 mm です。

中国工場で30年近くアルミ形材加工装置を製造してきたLBLマシンは、CE認証を取得したこのコーナーコンバインマシンを供給しています。カスタム OEM 構成も利用でき、機器は工場から直接提供されます。この設計は毎日のメンテナンスが容易になるように設計されており、追加料金なしでリモート設置ガイダンスが含まれています。

100mm * 3500mm 2 つのヘッドアルミニウム窓ドアコーナー結合機

2頭同時圧着一発で完了2 つの 90° コーナー;シングルヘッドマシンと比較して効率が 2 倍で、大量生産に最適です。
✅ 100mm×3500mmの大容量最大プロファイル幅100mm、最大フレーム長3500mm;最小フレームサイズ450×450mm、標準および特大のアルミニウムフレームに適合します。
✅ 頑丈な油圧システム定格圧力15～18MPa、強力な圧着力により、堅固で隙間のないコーナー接続が保証されます。

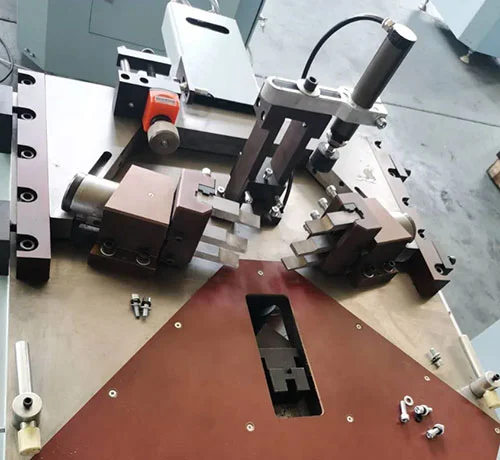

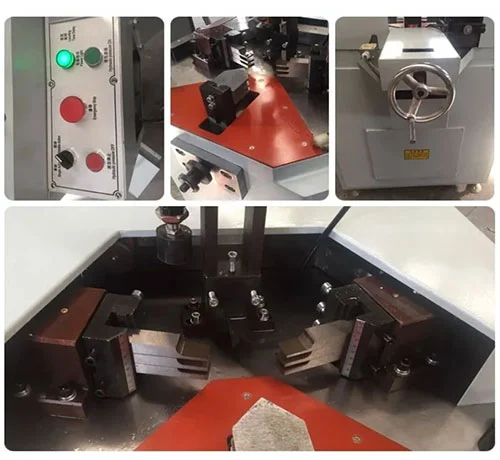

✅ 正確に調整可能な位置決め内側/外側位置決めブロック上下調整可能;圧着ナイフ前後左右調整可能さまざまなプロフィールセクション用。
✅ 空気圧クランプとプリテンションプリテンションによる自動クランプにより、プロファイルの変形を防ぎます。正確な 90° の角度としっかりした縫い目を保証します。
✅ 高精度リニアガイドスムーズで安定した動き。コーナー結合精度±0.1mm、一貫した対角精度。

100mm3500mm Two Heads Aluminum Window Door Corner Combining Machine

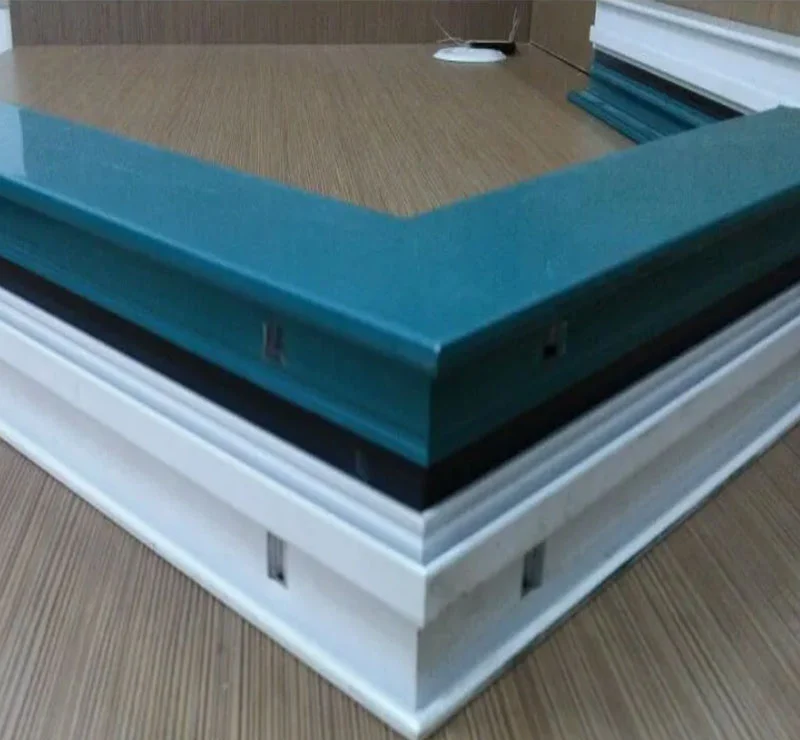

100 ミリメートル * 3500 ミリメートル 2 ヘッドアルミ窓ドアコーナー結合機、アルミ窓ドア用の窓機械コーナー結合機の作業サンプル

技術仕様

電圧	380V/50HZ
力	1.5KW
オイルタンク容量	20L
プロファイル幅	90mm
定格油圧	15Mpa
空気圧	0.5～0.8MPa
継ぎ目エラー	<0.15mm
寸法	1200×1100×1300mm

アプリケーションシナリオ

アルミ窓の製造

開き窓、引き違い、断熱窓枠のコーナー圧着。

アルミドアの製造

玄関、バルコニー、耐火アルミドア枠の組立品。

カーテンウォールとファサードのプロファイル

方立、欄間、外装パネルの90°コーナーの組み合わせ。

中・大規模工場

高い生産量が求められる大量生産にコスト効率が優れています。

よくある質問

Q: Zhonglin CNC の機器は多様なニーズ (ドア/窓枠やアルミニウムカーテンウォールプロファイルなど) を満たすことができますか?

A: はい。当社は、インテリジェントなドア/窓、アルミニウムカーテンウォール/工業用アルミニウム機器、およびカスタムソリューションを提供します。 G20/G50 ワークステーションはドア/窓のフルプロセスを処理します。 ZLSJ-HCNC ソーはカーテンウォールのプロファイル (45° ～ 135°) を切断します。お客様のプロセスに合わせて機器をマッチングします。

Q: 購入後に複雑な操作や多くの熟練労働者が必要になることが心配ですか?ジナンの解決策は何でしょうか？

A: 当社のメーカーは、設計とサービスを通じて閾値を下げています。機器は「確実な動作」を備えています (自動データ ID、複雑なプログラミングは不要)。当社は、熟練労働者への依存を軽減するために、無料のトレーニング、設置ガイダンス、リモートサービスを提供しています。

Q: 装置の処理精度と安定性 (製品の品質と効率にとって重要です) はどうですか?

A: 私たちは「正確さ、信頼性、専門性」を追求します。ハードウェア: 100 台以上のハイエンド機械 (マシニングセンターなど) とトップブランドのコア部品 (HIWIN、Schnider)。一部の装置は、±0.02mm の繰り返し位置決め、±0.1mm の切断、±0.05mm のフライス加工精度を備えています。プロセス: ダイヤモンドツール、サーボシステム、鋳造構造、自動レーザー出力調整。すべて手戻りを回避し、安定した品質を確保し、効率を高めます。
