産業用大断面アルミ形材用800mm高剛性精密CNCマシニングセンター

製品概要

クランプは1つ。すべての穴、スロット、端面。再固定税はかかりません。

ほとんどのプロファイルショップでは、実際に金属を切断する時間よりも、ボール盤、万力、バリ取り機の間で部品を移動させる時間の方が長くなります。この 800mm センターがそのループを閉じます。押し出し成形品を一度ロードし、基準基準に対してロックし、スピンドルに穴あけ、フライス加工、タッピング、面取り、端面の直角取りを 1 サイクルで処理させます。同じプログラムでパート 1 とパート 1,000 をドリフトなしで繰り返します。

これは、アルミニウム製のツールでドレスアップされたスチール製の VMC ではありません。ベッド、スピンドル曲線、送りロジック、およびチップパスは、最初から 6061/6063 押出成形用に指定されており、高回転数、低力、素早い切り粉排出、および薄い壁を潰さずに保持するクランプが備わっています。

技術仕様



主な特長

アルミニウムファーストの 3 軸設計 — 6061 / 6063 押出成形用に最適化された主軸速度、送りロジック、切りくず排出

ワンクランプのマルチプロセス - プロファイルを移動せずに、ドリル、フライス、タップ、皿穴、面取り、彫刻を実行

傾斜/回転可能なワークテーブル (-90° / 0° / +90°) — 上面と両側面を 1 回のセットアップで加工

サーボ駆動の X/Y/Z — 安定した位置決め、再現可能な穴パターン、スムーズな輪郭フライス加工

高速電動スピンドル — 空冷または液冷オプション、アルミニウムチップ負荷に合わせて調整

グラフィック CNC プログラミング — 穴/スロットのタイプを選択し、寸法を入力し、ツールパスを生成します。ご要望に応じて CAD/G コードをインポート

空気圧プロファイルクランプ — 高速荷重、確実な保持、薄肉セクションの変形を最小限に抑えます

ミスト/スプレー冷却 - カッターを冷却し、長いアルミニウムの切り粉を取り除き、陽極酸化または粉体塗装された表面を保護します

コンパクトな工業用ビルド - 窓ドア工場、ファサードワークショップ、オートメーションフレームメーカー、OEMプロファイルプロセッサーに適合

加工能力

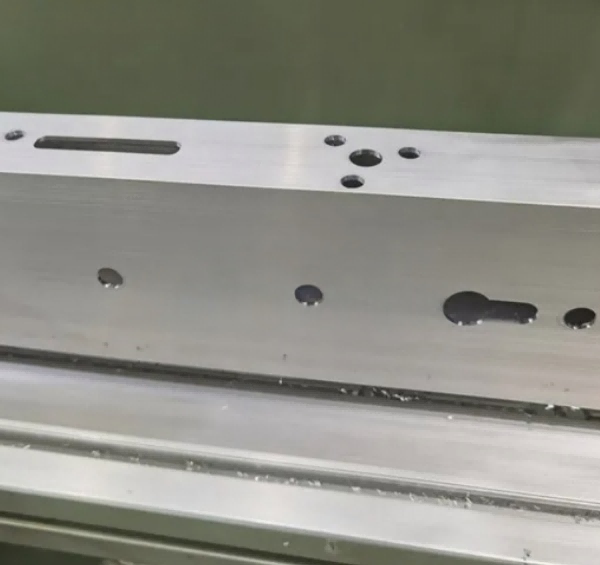

丸穴、長穴、キー穴、角穴、異形切り欠き

端面フライス加工と直角度加工

スロットフライス加工、ヒンジポケット、ロックケース、ハードウェア穴

ねじタッピング（オプションのリジッドタッピング）

面取り、皿穴加工、軽彫刻

テーブル傾斜による深い貫通穴

産業用の短い押出成形品、ブラケット プレート、T スロット レール、機械フレーム ノード

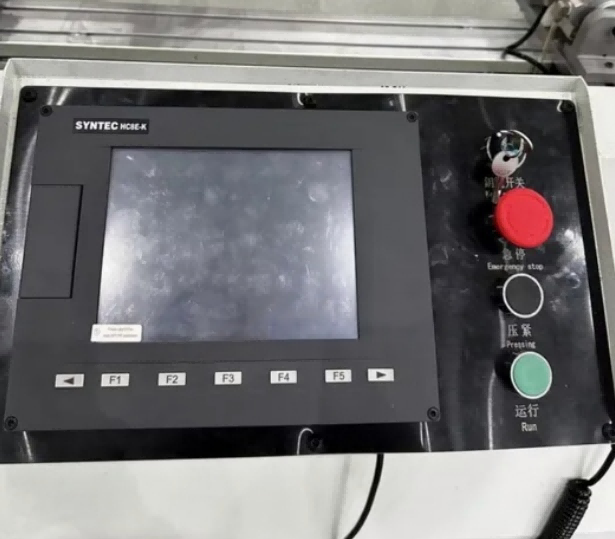

産業用アルミニウムプロファイル用800mm CNCマシニングセンターインテリジェントCNC制御システム、非専門労働者のための簡単な操作

• 10 インチの多言語タッチ スクリーン CNC コントローラー (英語、スペイン語、アラビア語、ロシア語はオプション)
• 内蔵の専用アルミニウム プロファイル プロセス ライブラリ: カーテン ウォール コネクタ、窓のヒンジの穴、ソーラー ブラケットの取り付け穴のパラメータを事前に保存、ワンクリックで呼び出し
• USB フラッシュ ドライブ経由で DXF CAD 図面のインポートをサポートし、複雑な手動プログラミングを行わずにシステムが NC 加工プログラムを自動生成します
• オプションのリモート IoT モジュール: オンライン リモート デバッグ、障害診断、生産データ統計を 24 時間年中無休で提供

産業用アルミニウムプロファイル用 800mm CNC マシニング センター

当社は中国済南市にある大手企業で、高品質のアルミニウム窓ドア機械、UPVC窓ドア機械、ガラス加工機械の設計、製造、販売を専門としています。当社は、世界中の顧客の多様なニーズを満たす革新的でカスタマイズされたソリューションを提供することに尽力しています。

製品とサービス: 当社は、アルミニウムおよび UPVC 窓の製造、および二重ガラス ソリューションに対応する包括的な機械を提供しています。当社の製品は、精度、効率、耐久性を重視して設計されており、お客様が国際基準を満たす高品質の窓を製造できるようにしています。

市場での存在感: 当社の先進的な機械は、北米、南米、ヨーロッパ、中東、その他の地域で広範囲に応用されています。当社の世界的な存在感は、品質と顧客満足に対する当社の取り組みの証です。

研究開発: 私たちは研究開発に重点を置いています。当社の専任の研究開発チームは、製品の革新と強化に精力的に取り組んでいます。

カスタマイズ機能:すべての顧客が独自の要件を持っていることを理解し、特定の生産ニーズに対応するためのカスタマイズされたソリューションを提供します。

この 800mm プロファイル CNC センターを選択する理由

ほとんどの工場では、アルミニウム プロファイルの加工を開始するのに 6 メートルのガントリー マシンは必要ありません。彼らは、正確で、プログラムが簡単で、ランニングコストが安く、300 mm ブラケットを 3 ステーションの作業に変えない機械を必要としています。この 800 mm センターにより、再固定ステップが不要になり、オペレータのトレーニングが短縮され、バッチ間で穴パターンの一貫性が保たれます。

手動機械加工と比較して:

セットアップが少ない = 許容スタックが少ない

1 つのプログラム = 繰り返し可能な部分

1 つのクランプ = 四角い穴、位置合わせされたスロット、きれいな端面

1 人のオペレーター = ドリル加工 + フライス加工 + タッピングを同じサイクルで実行

制御とソフトウェア

CNC インターフェースは、すでに G コードを話す機械工向けではなく、プロファイル作業用に構築されています。オペレーターがフィーチャー (穴、スロット、ポケット、ねじ山、エンドミルパス) を選択し、サイズと位置を入力すると、システムがツールパスを処理します。上級ユーザー向けには、CAD 図面と G コードのインポートがサポートされており、ご要望に応じてマシンを窓ドア / カーテンウォール ソフトウェアまたは ERP データ エクスポートと統合することができます。

ツーリングと冷却

アルミニウムには、鋭い工具、正しいすくい角、素早い切りくず排出が求められます。この機械は、超硬エンドミル、ドリル/ミルコンボ、タッピングコレット、彫刻ビット、鋸刃ユニットをサポートしています。ミスト冷却により、切り粉がカッターに溶着するのを防ぎます。より重いセクションではフラッド冷却が利用可能です。

クランピングとワークホールディング

空気圧クランプは、薄い壁を押しつぶすことなくプロファイルを基準データに対して保持します。さまざまなセクションの高さと幅に合わせてフィクスチャ ステーションの位置を変更できます。オプションのカスタム ジョーは、システム プロファイル、サーマル ブレーク セクション、および非標準の押し出し成形に利用できます。

品質と剛性

主要な構造は応力を緩和し、長期的な歪みを軽減します。リニアガイドとボールねじは、最高速度だけでなく繰り返し位置決めを考慮して選択されています。その結果、最初の部分が良好であるだけでなく、バ​​ッチ実行全体にわたって安定した精度が得られます。

梱包と配送

輸出用合板ケース/ストレッチフィルム+スチールストラップ

操作マニュアルと英語のトレーニングビデオが付属

リモートインストールガイダンスとプログラムトレーニング

OEM / ODM モデル名、色、ラベルをサポート

MOQ: 1 セット

リードタイム: 構成に応じて 10 ～ 30 営業日

アフターサービス

構成ごとに 12 ～ 24 か月の保証

生涯リモート技術サポート

スペアパーツおよび消耗品の供給

選択した市場でオンサイトサービスを利用可能

英語/中国語/スペイン語/ロシア語/アラビア語のサポート (オプション)

よくある質問

鋼やステンレスも切断できますか?

アルミニウムおよびPVC/軽合金向けに最適化されています。場合によっては、適切な工具を使用して送りを減らすことで、軟鋼の薄い部品を作成することができますが、これは鋼製マシニング センターではありません。

長いカーテンウォールのプロファイルには 800mm で十分ですか?

全長 6m マリオンの場合は、いいえ、ストロークの長いプロファイル センターが必要です。ただし、機械加工されたノード、端の詳細、ブラケット、短いセクションの場合は、800mm が理想的です。

ネジ山をタップすることはできますか?

はい。リジッドタッピングは、制御システムと主軸に応じてオプションです。

学ぶのはどれくらい難しいですか?

新しいオペレーターは、短いビデオ トレーニングの後、標準のホール/スロット ジョブを実行できます。複雑な 3D フライス加工には CAD/CAM の経験が必要です。

カスタムフィクスチャをサポートしていますか?

はい。プロファイル断面、穴パターン、バッチサイズを送信します。クランプ、ツール、サイクルレイアウトをご提案します。
