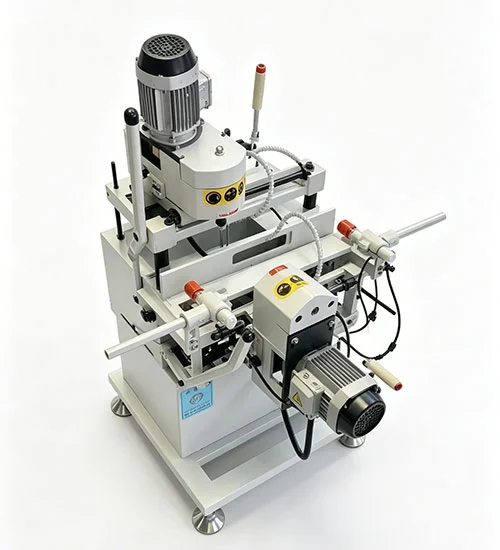

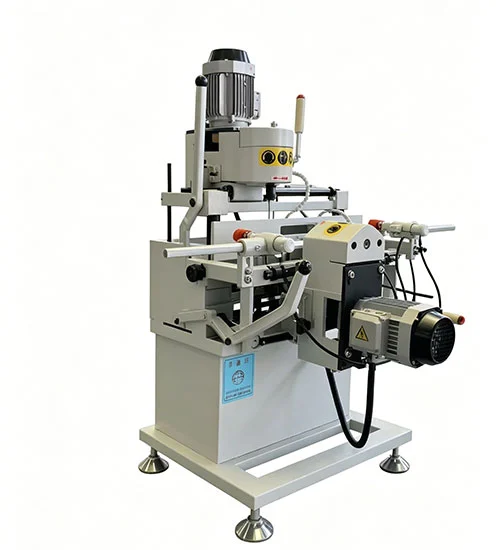

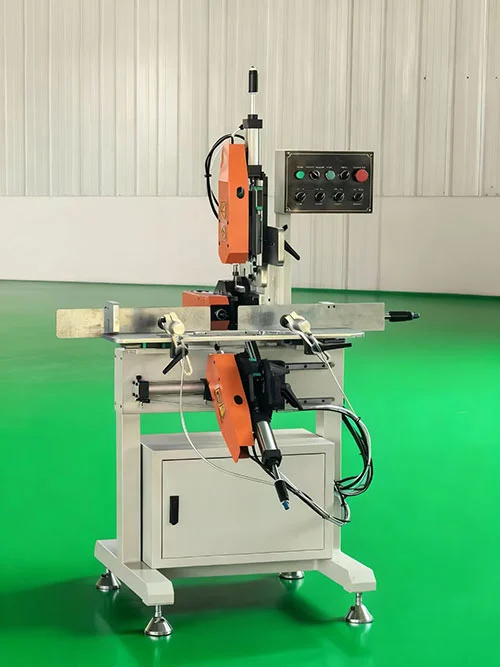

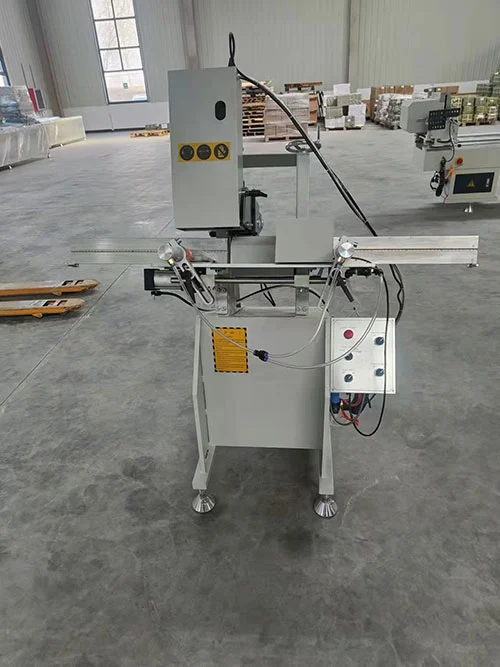

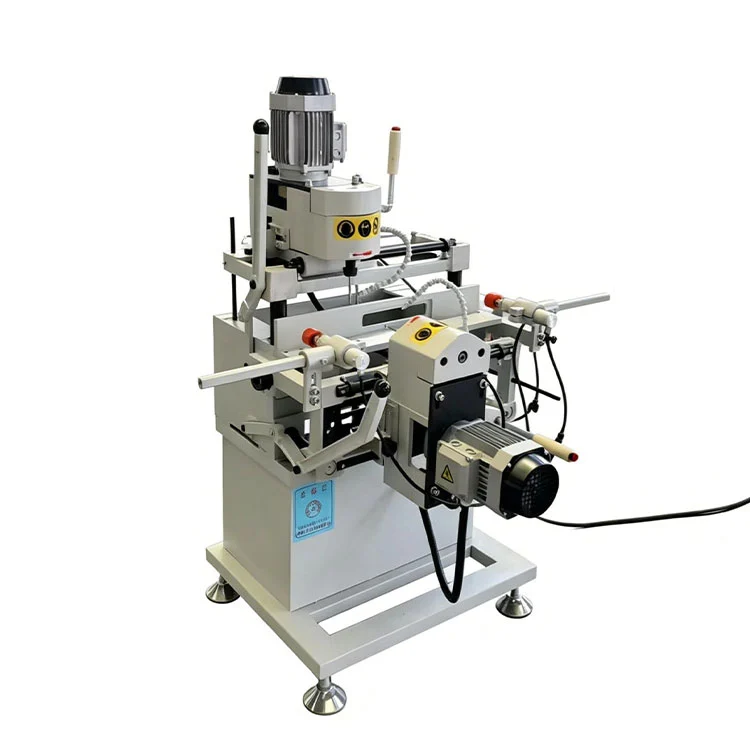

UPVC PVCウィンドウウォータースロットフライス盤

• UPVC PVCウィンドウウォータースロットフライス盤3 軸フライス加工機能を提供します。同じステーションで垂直、水平、および斜めの切削が可能です。
• PVC の窓やドアのプロファイルに排水スロットや空気圧バランス穴をフライス加工するために作られています。
• 下部ヘッドが一度のクランプ動作で工具を切り替えて締め付けるため、溝加工が可能です。UPVC PVCウィンドウウォータースロットフライス盤中間の手動ツール変更なしで完了します。
• フライス加工ワークテーブルは長方形のリニア ガイドに沿って移動し、切断中に直線運動を維持します。
• 斜めのミーリングヘッドにより、角度調整と自動上下および左右移動が可能です。これにより、左右のスロットの対称性を維持しながら、45° ウォーター スロットのフライス加工が可能になります。
• 高速スピンドルモーターを搭載し、必要な切削速度で安定したミーリング加工を実現します。

技術仕様

適用範囲

これUPVC PVCウィンドウウォータースロットフライス盤UPVC および PVC の窓とドアの生産ラインで使用されます。一般的な用途としては、開き窓や引き違い窓枠の底部の排水スロットのフライス加工、欄間や方立の気圧均等化穴の切断、プロファイル設計で必要な場合の角度付きスロットの作成などが挙げられます。この機械は、標準的な白色プロファイルとカラーまたはラミネートされたセクションの両方を処理し、3 軸ヘッド レイアウトは住宅用および軽商業用の窓製造で見られるほとんどのスロット構成をカバーします。

主要コンポーネント

• 3 つのスピンドル モーター (それぞれ 0.75 kW):3 つのミリング ヘッドに独立したドライブを提供し、最大 24,000 r/min の速度で動作し、UPVC 素材のスロット エッジをきれいにします。
• 長方形リニアガイドシステム:フライス加工ストローク中に移動するワークテーブルをサポートし、スロットの真直性とバッチ間での再現可能な位置決めを維持します。
• 下部ヘッドの空気圧ツールクランプ:カッターの交換と締め付けが 1 回のアクションで行われるため、アイドル時間が短縮され、手動での工具締め付けルーチンが不要になります。
• 調整可能な斜めヘッド（No.3ヘッド）：フライス加工角度はロックハンドルを使用して手動で設定でき、左右のスロットの対称性を一定に保ちながら 45° およびその他の角度をカバーします。
• コントロールパネルと配線：専用の緊急停止機能を備えた押しボタン操作。電気部品は防塵筐体に収納されており、空圧回路には安定したクランプ圧力を維持するためのフィルタ・レギュレータ・ルブリケータユニットが含まれています。
• フレームとガード:溶接されたスチールベースにより、剛性の高い構造が得られます。透明な安全ガードがフライス加工エリアを覆い、スピンドル始動回路と連動します。

機械の機能

• 自動工具交換とスロットサイクル:下部ヘッドは 1 回のアクションで工具のクランプとリリースを実行し、手動で工具を再調整することなくスロット ミーリングを完了します。
• ウォータースロットとバランスホールの機能:UPVC および PVC プロファイルの排水スロットと気圧均等化穴を処理します。
• ガイド付きモーション:長方形のリニアガイドが移動するワークテーブルをサポートし、直線的で再現性のあるフライス加工パスに貢献します。
• 簡単なコントロール:機能が明確にラベル付けされたプッシュボタン操作。工場での基本的なトレーニングを受けたオペレーターは、短いセットアップ期間後に機械を管理できます。
• コンパクトな設置面積:1150 × 1100 × 1700 mm の寸法は、標準的な窓製造ラインに適合します。

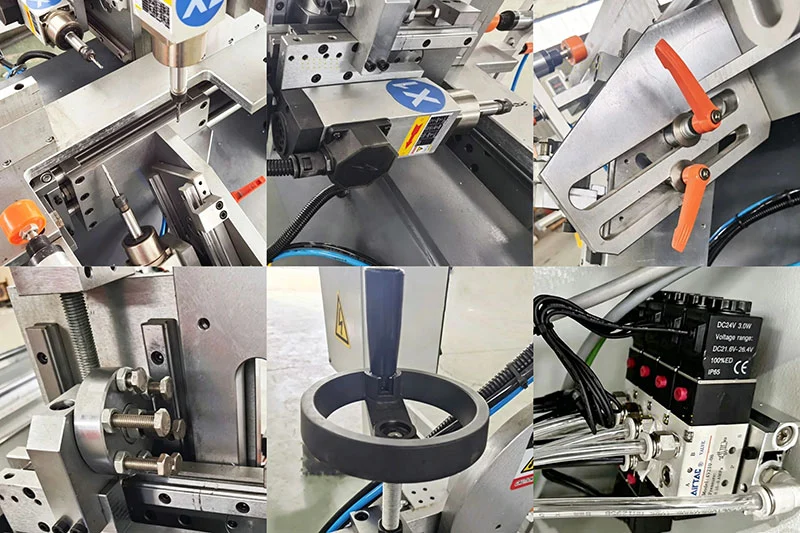

製品詳細

• 3 つのミーリングヘッド— UPVC の窓とドアのプロファイルでウォーター スロットと空気穴の加工用に構成されています。
• 高速スピンドルモーター— 最大回転速度は 24,000 r/min で、きれいなスロット エッジが得られます。
• No.3ヘッド（斜め）— 必要なスロット角度に合わせてフライス角度を手動で設定できます。
• クイック調整深さストップ— プロファイル バッチ間を切り替える際のセットアップ時間を短縮します。
• ハンドルの高さ調整— オペレーターは工具を使わずに垂直カッターの位置を微調整できます。
• 空気圧および電気部品— 国際的に認められたサプライヤーから調達され、CE 要件を満たすように配線されています。

梱包と配送

それぞれUPVC PVCウィンドウウォータースロットフライス盤内部発泡パッドとスチール製ストラップが付いた標準的な輸出用木箱に梱包されています。木枠には、取り扱い記号と配送の詳細が明確にマークされています。配達条件はFOB済南または青島で、通常、注文確認後15〜25営業日以内に発送されます。出荷前テストレポートと CE 証明書のデジタルコピーは、機械が工場から出荷される前に提供されます。

よくある質問

Q1: この UPVC PVC ウィンドウ ウォーター スロット フライス盤はどのような材料を処理できますか?

A: UPVC および PVC の窓とドアのプロファイル向けに作られています。

Q2: 機械には熟練したオペレーターが必要ですか?

A: コントロールはシンプルな押しボタン パネルに基づいています。オペレーターはワークフローをすぐに学ぶことができ、詳細な手順が提供されます。

Q3: 機械は 45° ウォーター スロットを加工できますか?

A: はい。斜めミーリングヘッドは 45° スロットミーリングをサポートし、プロファイルの左右対称を維持します。

Q4: 電源はカスタマイズ可能ですか?

A: 標準構成では 220V 50/60Hz を使用します。ご注文時に他の電圧も手配可能です。

Q5: 自動工具交換はどのように機能しますか?

A: 下部ヘッド機構により、一度の動作でカッターが変更されて締め付けられるため、手動ツール調整のために停止することなくスロットを完成させることができます。

Q6: 加工長さの範囲はどれくらいですか?

A: 加工長さは30mmから60mmまで調整可能です。

Q7: 機械にはソフトウェアや説明書が付属していますか?

A: 英語のソフトウェアインターフェイスと操作説明書が付属しています。 AutoCAD から図面データをインポートできます。

Q8: 全体のサイズと重量はどれくらいですか?

A：1150×1100×1700mm、総重量200kg。

Q9: スペアパーツは入手可能ですか?

A: はい。カッターホイールやセッティングツールなどの消耗品をオプションとして用意しており、頻繁に消耗する部品はユーザー自身で交換することができます。
