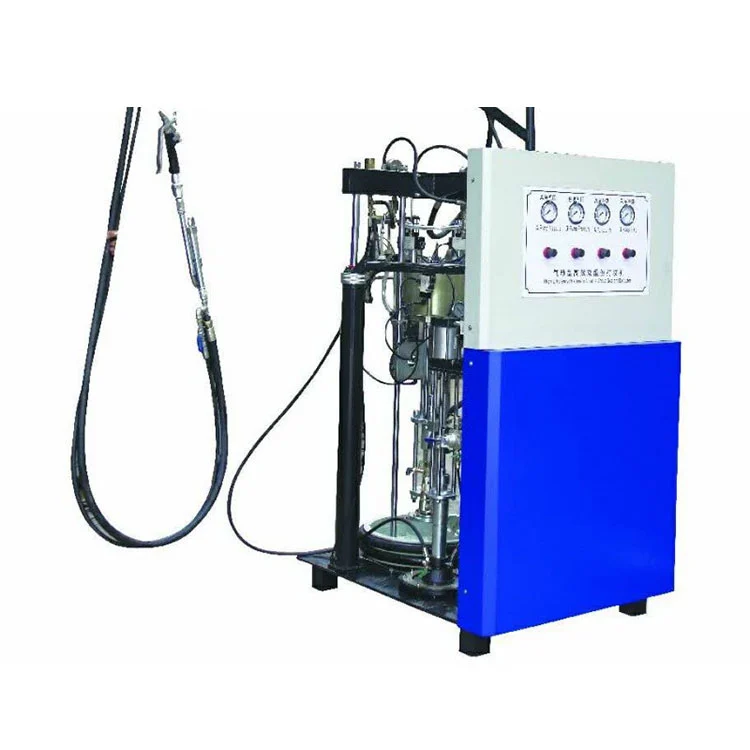

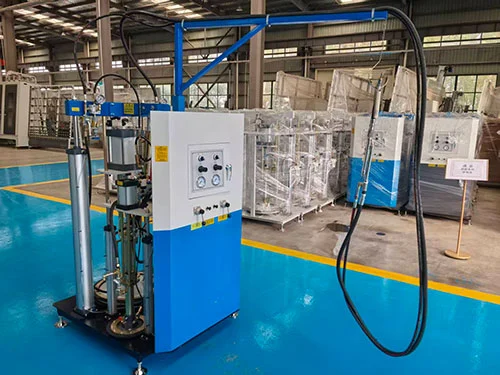

断熱ガラス用 2 液型シーラント アプリケーター

主な特長

• 完全空気圧操作:の断熱ガラス用 2 液型シーラント アプリケーター完全に圧縮空気で動作します。電気接続が不要なため、工事現場や仮設作業場、安定した電力供給ができない場所での使用に便利です。
• 配分と混合:コンポーネント A の直径が 250 mm、コンポーネント B の直径が 80 mm の空気圧モーターによって駆動される油圧比例ポンプは、7:1 ～ 14:1 の間で調整可能な設定比率で 2 つのシーラントの流れを供給します。次に、静的混合チューブが材料を混合してから分注します。
• バルブとシールの設計:基材ポンプ、硬化剤ポンプ、プロポーショニングポンプのバルブポートは、シーラントの摩耗や化学的攻撃に対する耐性を考慮して選択された特殊合金から機械加工されています。メーカーは、適切に維持されている場合、使用圧力下で漏れがゼロであると述べています。
• 硬化剤ラインの二重濾過:硬化剤の油圧回路にフィルターユニットを2個設置しています。コンポーネントがプロポーショニングポンプに到達する前に微粒子を除去し、安定した混合品質に貢献し、ノズル詰まりの可能性を減らします。
• 空気の供給と消費:この機械には 0.5 ～ 0.8 MPa の圧縮空気供給が必要で、全負荷時の最大空気消費量は 0.8 m3/min です。フィルタ、レギュレータ、ルブリケータを備えた空気調整ユニットを標準装備しています。

動作原理

の断熱ガラス用 2 液型シーラント アプリケーター空気圧ポンプ駆動原理で動作します。圧縮空気はエアモーターセクションに入り、2 つの独立した往復ピストンポンプ (ベースシーラント成分 (A) 用と硬化剤 (B) 用) を駆動します。各ポンプは、それぞれの 55 ガロンドラムから吸引ホースを通して材料を吸い出します。ピストンは、A ポンプ モーターと B ポンプ モーターの相対直径 (250 mm と 80 mm) によって設定された機械的に連動した比率で 2 つのコンポーネントを押します。個々のフィルターを通過した後、材料は比例ポンプに到達し、設定された比率を維持して静的混合チューブに供給されます。オペレーターがディスペンスガンを制御すると、混合されたシーラントがノズルから出て、断熱ガラスの端に塗布できる状態になります。空気圧駆動は、ディスペンシングガンのトリガーが引かれているときのみサイクルします。つまり、電気制御信号がなければ、使用していないときはポンプが停止します。

技術仕様

主要コンポーネント

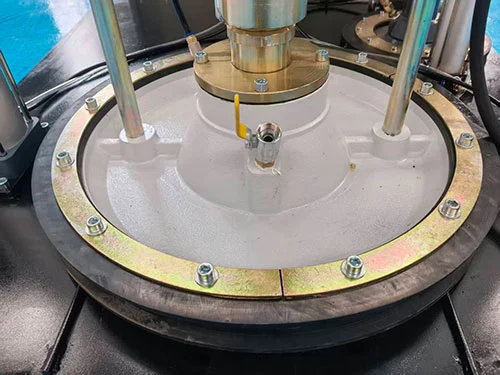

• A成分ポンプ（ベースシーラント）：直径 250 mm の空気圧モーターがピストン ポンプを駆動し、55 ガロンのドラムからベース シーラントを吸引します。ポンプ圧力比は 50:1 で、0.6 MPa の空気圧が約 30 MPa の最大押出圧力に変換されます。
• B液ポンプ（硬化剤）：直径 80 mm の空気圧モーターが、設定された比率で必要な硬化剤の量に合わせた、より小さな容量のポンプを駆動します。 A モーターと B モーター間の機械的リンケージにより、比例範囲は 7:1 ～ 14:1 に固定されます。
• プロポーショニングポンプとバルブブロック:合金のバルブシートとシールは、充填されたシーラント化合物の摩耗性を処理します。バルブブロックは、定期メンテナンス時に分解して洗浄およびシールを交換できるように設計されています。
• 硬化剤濾過ユニット:交換可能なエレメントを備えた 2 つのインライン フィルターが、比例ポンプの上流で粒子を捕集します。フィルターのメッシュ サイズは、シーラント メーカーの推奨に基づいて選択できます。
• 静的混合チューブ:ディスペンシングガンの出口に取り付けられた使い捨てまたは洗浄可能なスタティックミキサー。材料が押し出される際、内部のらせん状要素が 2 つのシーラントの流れを折り畳んで、塗布直前に混合プロセスを完了します。
• ディスペンシングガン:人間工学に基づいたハンドルを備えた空気圧トリガーガン。トリガーを引くとポンプサイクルが作動します。それを放すと材料の流れが止まります。安全ロックにより偶発的な放出を防ぎます。

アプリケーション

これ断熱ガラス用 2 液型シーラント アプリケーター複層ガラスおよび三重ガラスユニットのエッジシールのために断熱ガラス生産施設で使用されます。組み立てられた IGU フレームのスペーサー周囲にポリスルフィドまたはポリウレタン ベースの 2 成分シーラントを塗布します。空気圧設計は、電源が信頼できない可能性があるカーテンウォールや構造用ガラスの設置のための現場でのガラス張り作業もサポートします。一般的なユーザーには、断熱ガラス メーカー、窓やドア業界にサービスを提供するガラス加工工場、移動式シーラント塗布装置を必要とするファサード設置請負業者などが含まれます。

よくある質問

Q1: この機械には電力が必要ですか?

A: 電気接続は必要ありません。この機械は完全に圧縮空気で動作するため、作業現場、移動作業場、または接着ステーションまでの電線の引き込みが現実的ではない生産環境でも使用できます。

Q2: 正確な混合比を確保するにはどうすればよいですか?

A:断熱ガラス用 2 液型シーラント アプリケーター固定直径比で機械的にリンクされた A ポンプと B ポンプを使用します。プロポーショニングポンプはバルブブロックを通じて設定された比率を維持し、シーラントメーカーの仕様に従ってオペレーターが比率を 7:1 ～ 14:1 の範囲内で調整できます。

Q3：どのようなメンテナンスが必要ですか？

A: 硬化剤回路上の 2 つの濾過ユニットを検査し、シーラントの使用状況と汚染レベルに基づいたスケジュールでフィルター エレメントを交換する必要があります。バルブブロックとポンプシールは、特に研磨性のシーラント配合物を使用している場合には、定期的に摩耗をチェックする必要があります。機械にはメンテナンスマニュアルが付属しています。

Q4: 大規模なバッチ生産に対応できますか?

A: はい。毎分 4 ～ 10 リットルの生産量と標準的な 55 ガロンのドラム供給を備えたこの機械は、断熱ガラスラインでの連続生産向けに設計されています。補助ドラム移送ポンプを使用すると、ドラム供給システムは生産を停止することなく補充できます。

Q5: 最低注文数量と納期はどれくらいですか?

A: 1個からのご注文も可能です。標準マシンは通常 15 ～ 30 営業日以内に発送されます。特定の混合比やドラムサイズなどのカスタム構成では、リードタイムが長くなる可能性があります。

Q6：アフターサポートはありますか？
