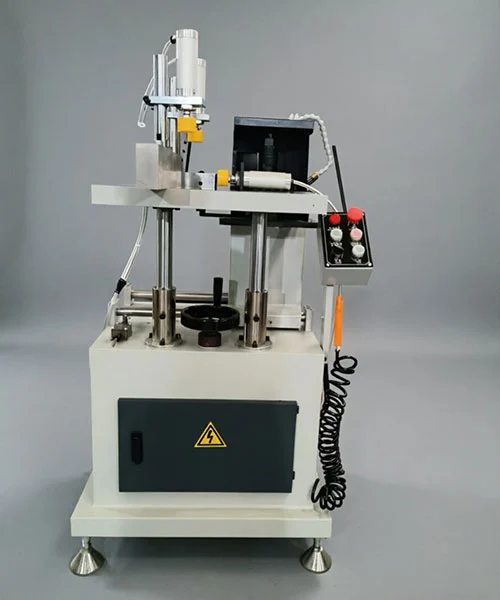

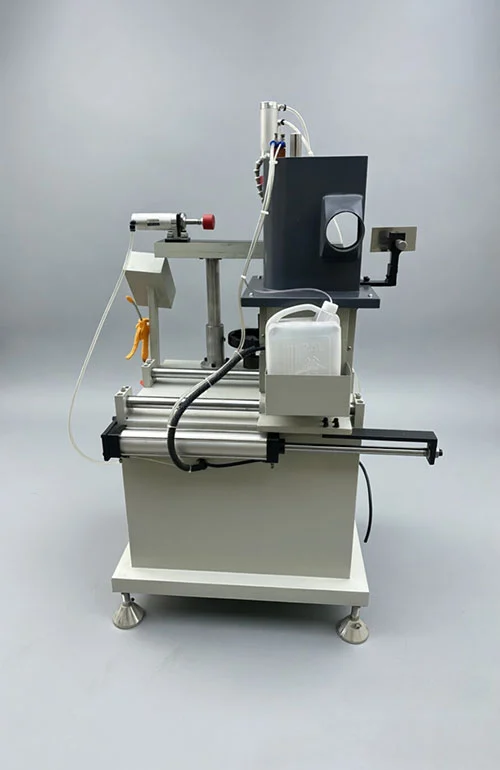

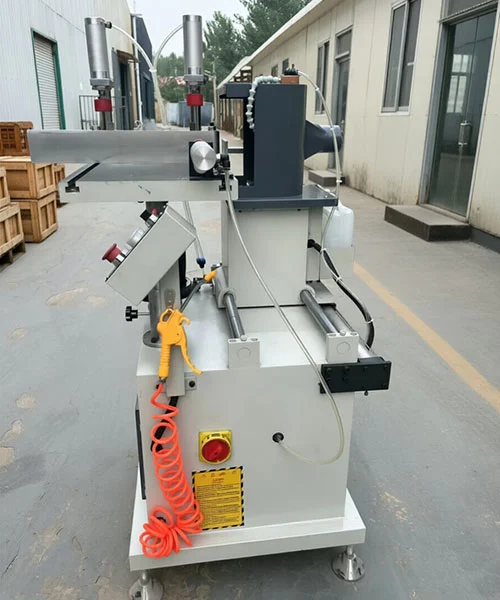

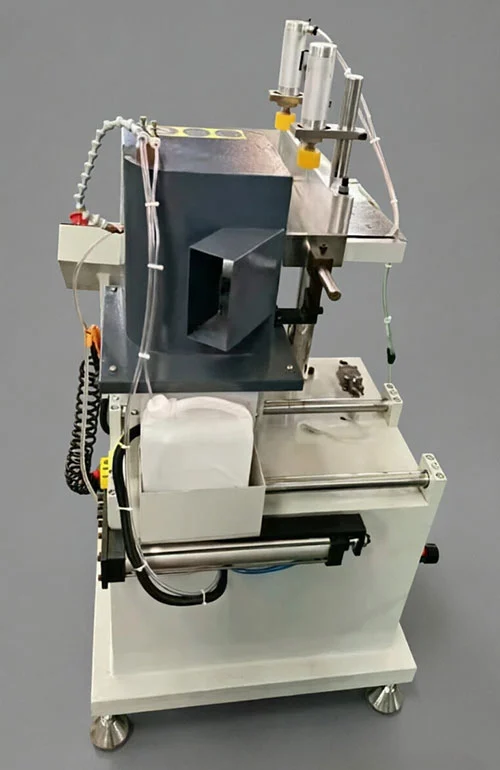

窓形材用PVCエンドミル

主な特長

• プロファイル端部の形状:の窓形材用PVCエンドミル水平スピンドルに固定された工具を交換することで、段面、長方形の溝、ほぞなどの構造に対応します。
• 角度付きフライス加工範囲:ワークテーブル上の位置決めプレートは -55° ～ +55° の間に設定でき、カスタム治具を使用せずにプロファイル端のベベルカットが可能です。
• リニアベアリング送り:工具送り機構はリニア ベアリング モーション ペアで動作し、フライス加工サイクル中の振動を低く抑え、動作の再現性を高めます。
• 端面仕上げ：処理された端部の粗さは一貫して Ra12.5 μm に達しており、トランサムとフレーム セクションをしっかりと組み立てるのに十分です。
• 空気圧クランプ:切断中、プロファイルはエア作動クランプによって保持されるため、ワークピースの位置を維持しながらオペレータの労力が軽減されます。

技術仕様

適用範囲

これ窓形材用PVCエンドミルPVC窓、アルミニウムとプラスチックの複合窓、および断熱アルミニウム窓枠の製造に使用されます。一般的なワークピースには、中間トランサム、ドア フレーム プロファイル、および組み立て前に端面の整形、溝入れ、またはほぞ切断が必要なその他の押し出しセクションが含まれます。

主要コンポーネント

• フライススピンドル:水平スピンドルは段差、溝、ほぞ加工用の交換可能なカッターを受け入れます。超硬工具に適合する速度で動作し、材料をきれいに除去します。
• リニアベアリングガイドシステム:フィード キャリッジは密封されたリニア ベアリング上を移動します。このベアリングは定期的な潤滑のみを必要とし、長期間にわたって一貫した切断形状を維持するのに役立ちます。
• Pneumatic clamping unit:クランプは 0.5 ～ 0.8 MPa のエア供給と連動します。ジョーは、フライス加工サイクル中にプロファイル表面に跡がつかないように形状付けされています。
• 調整可能なワークテーブル:手動で設定された位置決めプレートを使用すると、オペレーターは位置決めを繰り返すためのスケールを使用して、-55° ～ +55° の角度をダイヤルできます。

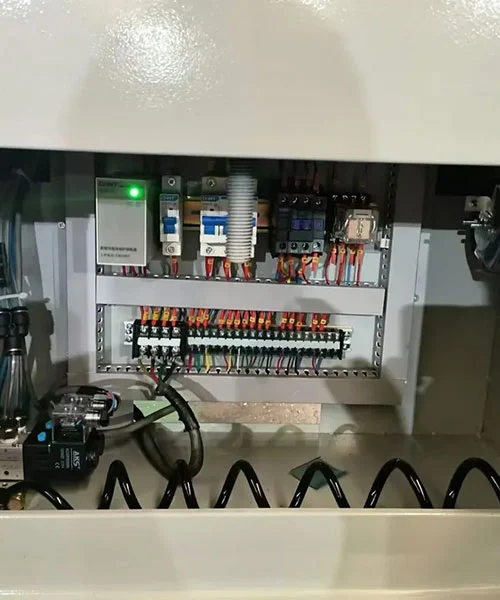

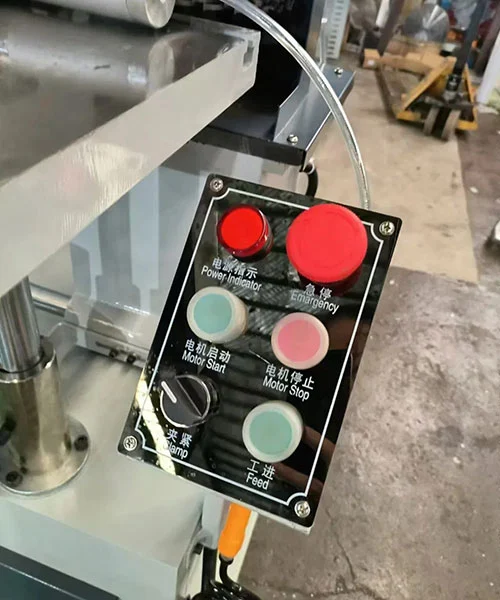

• 制御回路：シンプルな押しボタンステーションと、ガードが開いているときにスピンドルの始動を防ぐ安全インターロックを採用しています。電気部品は防塵された筐体内に配置されています。

メーカーとサポート

Lebulang Machineは1996年に工場を設立し、30年近く中国済南市でプロファイル加工装置を製造してきました。の窓形材用PVCエンドミル工場から直接供給され、CE および ISO 認証を取得し、OEM/ODM 契約に基づいてカスタマイズできます。主要構造には 1 年間の保証が適用され、追加料金なしでリモート設置ガイドが提供されます。

梱包と配送

それぞれ窓形材用PVCエンドミル輸送中の動きを防ぐために内部に補強材が入った標準的な輸出グレードの木箱に梱包されています。木箱は耐湿性があり、取り扱い上の注意がラベルに記載されています。配送条件はFOB済南または青島で、配送リードタイムは通常、注文確認後15〜25営業日です。テストレポート、パッキングリスト、CE 証明書などの文書は、発送前にデジタルで送信されます。

よくある質問

Q1: ウィンドウプロファイル用 PVC エンドミルはどのようなプロファイル構造を加工できますか?

A: 切削工具を交換することで、PVC やアルミニウムとプラスチックの複合材のトランサムやフレーム プロファイルに一般的に必要な、段差面、長方形の溝、ほぞ、その他の端部の詳細を機械加工します。

Q2: ヤゲンカットの角度調整範囲はどのくらいですか?

A: ワークテーブルの位置決めプレートは -55° から 55° まで調整可能で、追加の治具を使用せずにこの範囲内で角度のあるエンド カットを作成することができます。

Q3: フライス加工中の安定性はどのように維持されますか?

A: 工具送り機構にはリニア ベアリング モーション ペアが使用されており、これにより振動が低減され、繰り返しのサイクルにわたって加工深さを一定に保つことができます。

Q4: 端面粗さはどの程度まで期待できますか?

A: 一貫して機械加工された端部は Ra12.5 μm の粗さを達成し、窓やドアのアセンブリでしっかりと接合できる仕上げになっています。

Q5: 作業台の寸法はどのくらいですか?

A: 機械のワークテーブルのサイズは 500 × 350 mm で、標準的な UPVC およびアルミニウム - プラスチックの窓プロファイルを安定してサポートします。

Q6: 最大加工幅はどれくらいですか?

A: ツーリング セットは最大 90 mm の加工幅をサポートします。

Q7: 電源とエア供給の要件は何ですか?

A: この機械は 380V、50Hz の三相電源で動作し、空気圧クランプ システムには 0.5 ～ 0.8 MPa の作動空気圧力が必要です。

Q8: スペアパーツは入手可能ですか?

A: はい。輸入されたカッターホイールや設定ツールなどの一般的な摩耗部品はオプションとして用意されており、オペレーターが簡単に交換できます。
