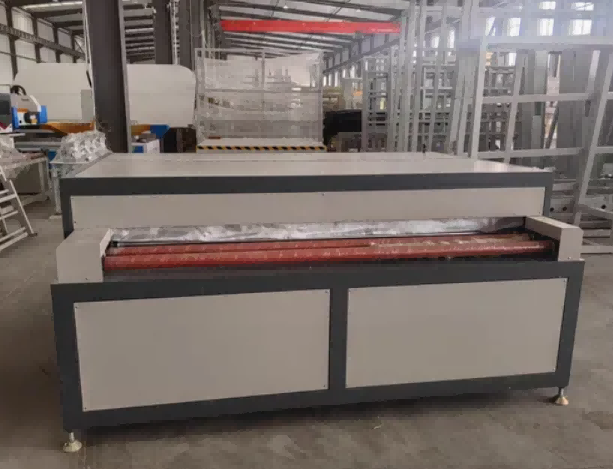

高精度1600断熱ガラスホットプレス機

コア機能

• ウォームエッジ断熱ガラス加工用に設計されており、主流のウォームエッジスペーサー仕様と互換性があります。従来のリジッドスペーサーIGUプレスにも使用可能です。
• 昇降機構は一方向の全体調整によりプレス全体に均等に荷重を分散し、偏摩耗を軽減し、稼働時の安定した回転をサポートします。
• 閉ループ温度制御システムは、加熱プレートを安定した設定温度に保ち、ガラスの端への均一な熱伝達を維持しながらエネルギー消費を削減します。
• コンベア速度は 0 ～ 4.0 m/min まで無段階に調整できるため、ガラスのサイズ、厚さ、生産量に合わせて送り速度を調整できます。
• PLC インターフェイスにより、温度、圧力、サイクル タイムなどの主要パラメータを 1 つのパネルから設定および監視できます。
• 標準の安全対策には、緊急停止回路と、ドライブと発熱体の過負荷保護が含まれます。
• 溶接された頑丈なスチールフレームは、プレスサイクル中の振動を軽減し、高出力 IGU ラインでの連続運転向けに構築されています。
• 合計厚さ 50 mm までの二重および三重断熱ガラス ユニットを受け入れます。
• 主要なサービスポイントには取り外し可能なパネルからアクセスできるため、ダウンタイムを最小限に抑えながら日常的なチェックやコンポーネントの交換が可能です。



技術的パラメータ

ガラスの取り付け – ガラスとスペーサーのアセンブリは手動または自動でプレス テーブルに配置されます。

位置決めと位置合わせ – 機械はガラスパネルを位置合わせして正確に接着します。

加熱ステージ – 加熱プレートは温度を上げてシーラントを活性化します。

プレスステージ – 油圧シリンダーがガラス表面全体に均一な圧力を加えます。

冷却とアンロード – 結合された IGU は安定化され、次の処理ステップのために取り外されます。

（アプリケーション）

カーテンウォール断熱ガラス

窓とドアの二重ガラスユニット

建築用省エネガラス

商業用ファサードガラス

住宅用断熱窓

よくある質問

Q1: この 1600 断熱ガラスホットプレス機はどのような種類の断熱ガラスに適していますか?

A: ウォームエッジ断熱ガラスの製造用に構築されており、主流のすべてのウォームエッジ スペーサー仕様で動作します。対応する治具を使用すれば、従来のリジッドスペーサーIGUプレスにも適用できます。

Q2: 動作中に動作速度を調整できますか?

A: はい、コンベア速度は 0 ～ 4.0 m/min まで調整可能です。オペレータはガラスの寸法とラインのスループットに基づいて速度を設定します。速度間の固定ステップはありません。

Q3: 温度制御システムは自動調整をサポートしていますか?

A: 加熱プレートは自動温度コントローラーによって制御されています。 PLC で目標温度が設定されると、システムはその温度を狭い帯域内に維持するため、プレス条件が一定に保たれ、不必要な電力消費が削減されます。

Q4: この装置の昇降機構の利点は何ですか?

A: 一方向の全体調整設計により、機械的負荷が吊り上げ構造全体に分散されます。これにより、局所的な応力が軽減され、平行な位置合わせが維持され、プレスサイクル中の安定した振動のない回転に貢献します。

Q5: どのようなアフターサービスを提供できますか?

A: 標準パッケージには、コア コンポーネントに対する 1 年間の保証、24 時間のリモート テクニカル サポート、無料のオペレータ トレーニング資料、およびスペアパーツの長期供給が含まれています。ローカルサポートが利用できない場合は、追加料金でパラメータのカスタマイズとオンサイトサービスを手配できます。
