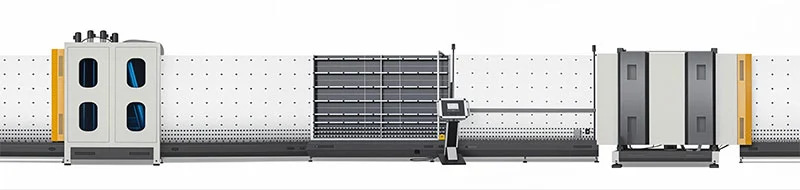

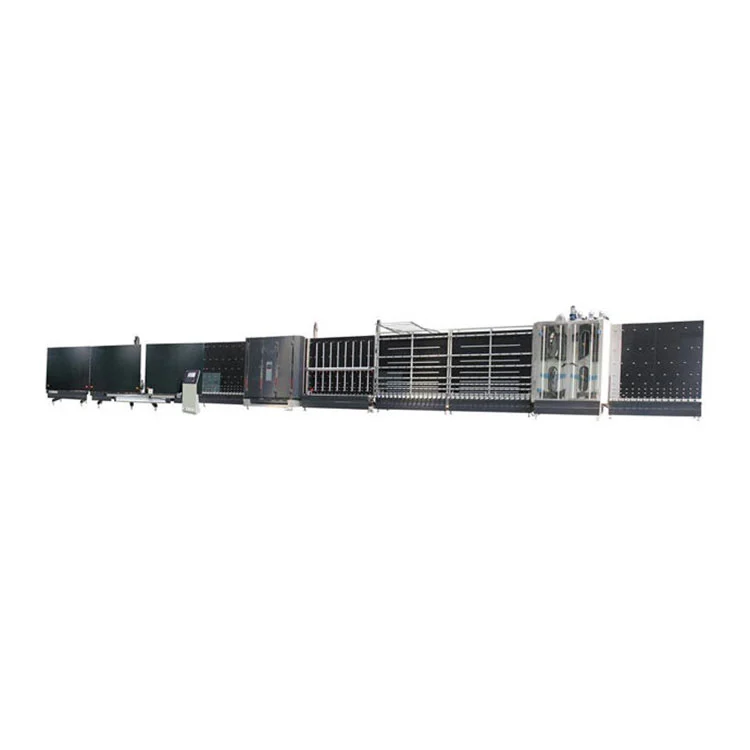

2500 縦型断熱ガラス洗浄乾燥機

コア機能

1. タッチスクリーン HMI による PLC 制御:全体2500 縦型断熱ガラス洗浄乾燥機単一のタッチスクリーン インターフェイスを通じて管理されます。洗浄速度、水温、乾燥温度、コンベア方向をパネルから設定できます。リアルタイムのステータスインジケーターは各セクションの動作状態を示し、パラメーターが設定範囲から逸脱するとアラームメッセージが表示されます。
2. 二重および三重ガラスのサポート:このラインでは、単板ガラスだけでなく、組み立てられた二重ガラスや三重ガラスのユニットも加工されます。サイズの変更は、コンベア ガイドを調整し、新しいガラスの寸法に合わせて保存されたパラメータ セットを選択することによって処理されます。
3. Low-E フィルムの自動認識:洗浄セクションの入り口にある光学センサーが、コーティングされた表面と Low-E ガラス表面を検出します。このシステムは、ブラシの圧力を調整したり、コーティング面が間違った方向を向いた状態で窓ガラスが装填された場合にオペレーターに警告したりすることができるため、洗浄サイクル中のコーティングの損傷を防ぐことができます。

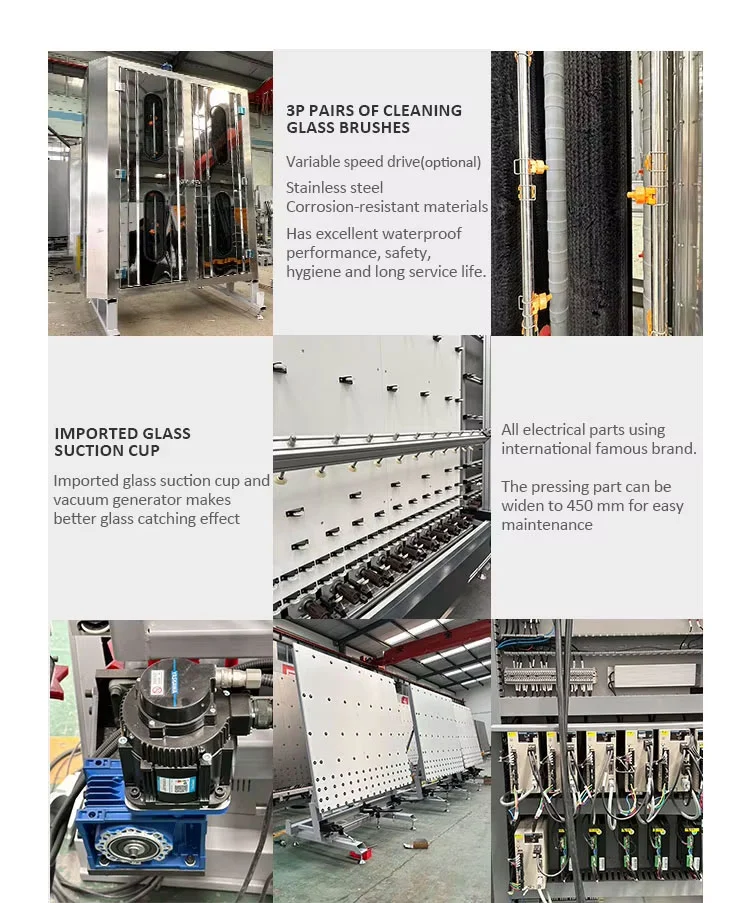

4. ガラス取り扱いコンポーネント:真空発生器と組み合わせた輸入吸盤は、洗浄、乾燥、組み立て段階間の移動中にガラス板を持ち上げて位置決めするためのグリップ力を提供します。
5. 耐腐食構造:外部保護パネルは静電プラスチックスプレーで処理されます。水と接触する内部洗浄セクションのコンポーネントは、304 ステンレス鋼およびその他の耐腐食性素材で作られています。
6. 国際的に調達された電気部品:コンタクタ、リレー、センサー、ドライブは確立された国際的なメーカーから供給されており、部品番号と仕様は機械のマニュアルに記載されているため、簡単に再注文できます。
7. 拡張されたプレスセクション:プレスエリアは幅 450 mm で構築されており、オペレーターが周囲のガードやパネルを取り外すことなく定期的なチェックを実行できる十分なスペースを提供します。
8. 摩耗部品用のフリップオープン設計:プレスセクションパネルはヒンジ付きで工具なしで開けることができ、シールやガイドローラーなどの頻繁に交換されるアイテムに直接アクセスできます。

技術仕様

ワークフロー

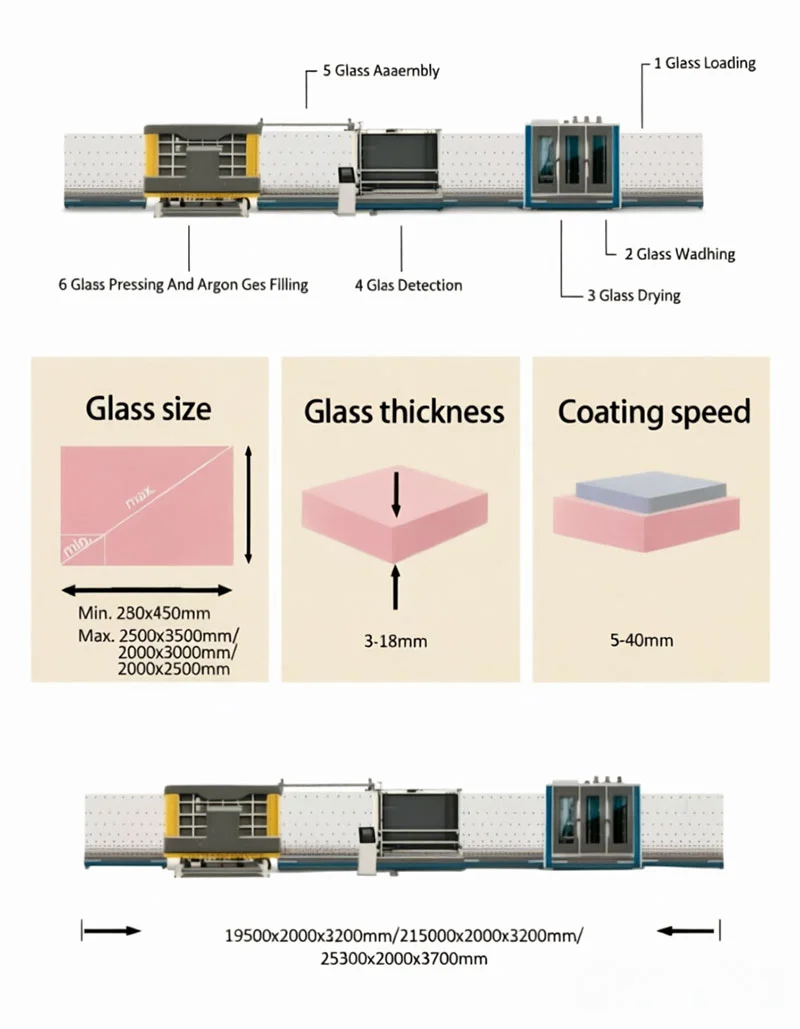

の2500 縦型断熱ガラス洗浄乾燥機ガラスを入力から出力まで垂直方向に処理します。ガラスシートはローディングエンドに入り、そこで光学センサーが寸法を検出し、コーティングされた表面を識別します。洗浄セクションでは、回転ブラシ ローラーと温水が供給されるスプレー ノズルを使用して、ガラスの両面を洗浄します。脱塩水で最後にすすぐと、残った洗剤やミネラル残留物が除去されます。洗浄後、ガラスは熱風乾燥チャンバーを通過し、そこで高速エアナイフが表面全体に熱風を吹き付け、両面とエッジを完全に乾燥させます。ガラスは乾燥セクションを出て、スペーサーの組み立てとプレスの準備が整います。工場のフロアレイアウトに応じて、コンベアの方向を左から右または右から左に設定できます。

主要コンポーネント

• タッチスクリーンと PLC:すべての機械パラメータを設定および監視するためのカラーディスプレイを備えた工業用コントローラ。レシピを保存すると、さまざまなガラスのサイズや種類の設定を呼び出すことができます。
• ブラシローラーとスプレーノズル：高さと圧力を調整できるナイロン毛ブラシ。ステンレス鋼のフラット ジェット ノズルは、ガラスの幅全体に水を供給します。
• 304 ステンレス鋼洗浄チャンバー:洗浄セクションの接液面はすべて 304 グレードのステンレス鋼で作られており、水や洗剤による腐食に耐えます。
• エアナイフアセンブリ:電気発熱体を備えた熱風循環システムに接続された精密エアナイフ。エアナイフのギャップはガラスの厚さに合わせて調整されます。
• 吸盤と真空システム:インポートされたゴム製吸盤と真空発生器を組み合わせて、セクション間でガラスを取り扱うことができます。
• 電気パネル:国際ブランドから調達されたコンポーネントは、防塵エンクロージャに収納されており、ドアの内側には明確なラベルと配線図が印刷されています。

メーカーと保証

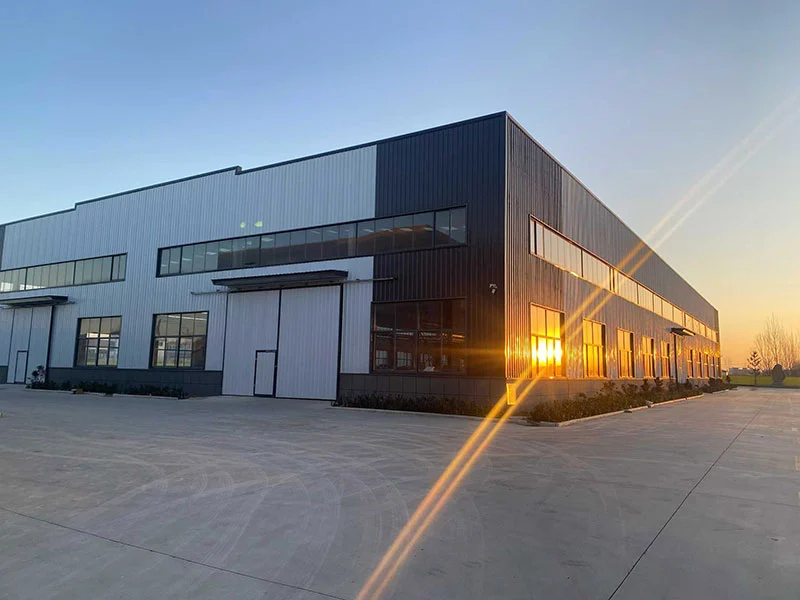

Lebulang Machineryとして運営されているShandong Lebulang Precision Machinery Co., Ltd.は、1996年以来、済南施設でガラスおよび窓の加工装置を生産してきました。同社は、研究開発、部品加工、組み立て、テスト、販売を単一の組織内で行っています。の2500 縦型断熱ガラス洗浄乾燥機この統合システムの下で構築され、工場から直接出荷されます。 CE および ISO 9001 認証が適用されます。主要構造には 1 年間の保証が付いています。遠隔技術サポートと操作ガイダンスが含まれます。スペアパーツは在庫があり、通常の貨物輸送で発送できます。追加料金でオンサイトでの設置と試運転を手配できます。

よくある質問

Q1: この機械は Low-E ガラスやコーティングされたガラスを安全に洗浄できますか?

A:2500 縦型断熱ガラス洗浄乾燥機Low-E およびその他のコーティングされた表面を検出する自動フィルム認識センサーが含まれています。筆圧の調整が可能で、オプションで柔らか毛のブラシセットも用意しています。パラメータを正しく設定すると、洗浄中にコーティングが損傷することはありません。

Q2: このモデルで扱えるガラスの最大サイズはどれくらいですか?

A: ガラスの最大サイズは幅 2500 mm、高さ 3000 mm で、商業用カーテンウォールや特大の住宅用ガラスに使用される大型パネルをカバーします。

Q3: 作業方向は調整できますか?

A: はい。コンベアは、コントロールパネルから選択可能な、左から右または右から左の双方向動作をサポートしています。これにより、機械を物理的に変更することなく、さまざまな工場レイアウトに適合させることができます。

Q4: 設置および技術サポートは提供されますか?

A: 各マシンには英語の操作マニュアルとビデオチュートリアルが付属しています。セットアップ、トラブルシューティング、メンテナンスに関する質問については、リモート テクニカル サポートをご利用いただけます。エンジニアによるオンサイト設置は別サービスとして手配可能です。

Q5: ガラスが完全に乾いていることを確認するにはどうすればよいですか?

A: 乾燥セクションでは、ガラス経路の上下に配置された精密エアナイフと組み合わせた熱風循環システムが使用されています。垂直方向に配置すると、重力によって水を下に引っ張りやすくなり、ガラスが組み立て段階に到達する前に、加熱された空気の流れによって表面と端の両方から残留水分が蒸発します。
