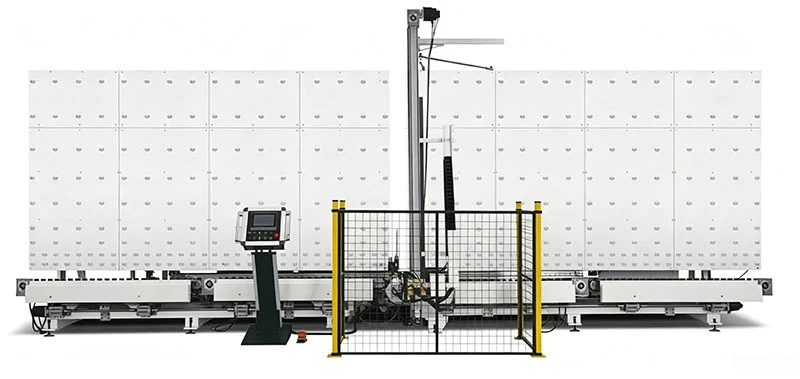

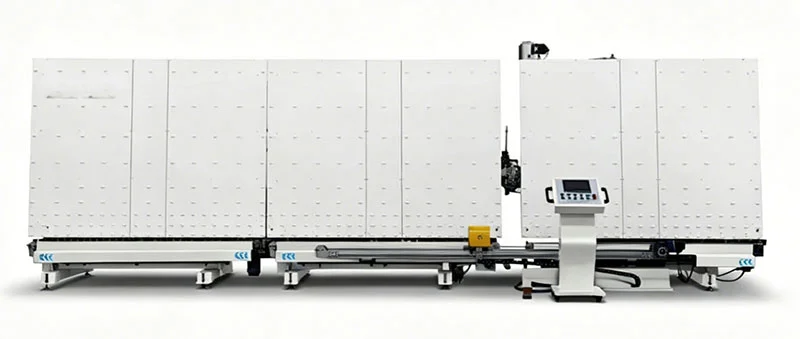

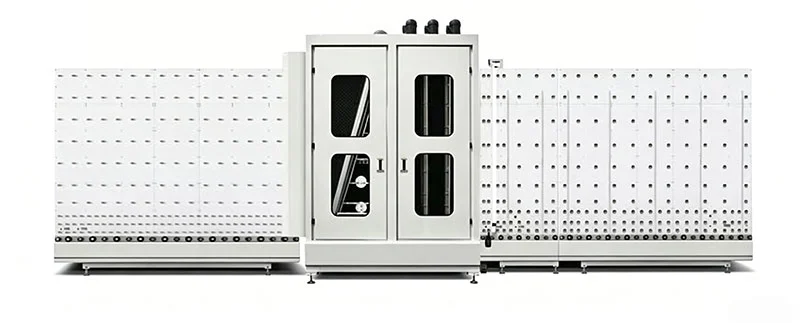

2000 断熱強化ガラス機械用縦型 CNC 洗浄乾燥プレスライン

コア機能

の2000 断熱強化ガラス機械用縦型 CNC 洗浄乾燥プレスラインは垂直搬送構造を中心に構築されており、洗浄およびすすぎの段階で重力によって水が排出され、乾燥前にガラス表面に水滴が残らない状態を保ちます。

1. 洗浄、乾燥、プレスをワンラインで行います。3 つのステージは 1 つのコンベア パス上に順番に配置されます。ガラスシートは搬入端から入り、プレスされた断熱ガラスユニットまたは洗浄された単板ガラスとして排出されます。ステーション間の手動移動は必要ありません。垂直レイアウトは、同等の水平セットアップよりも占有床面積が小さくなります。
2. CNC タッチスクリーン制御:産業用タッチスクリーンはオペレーターインターフェイスとして機能します。さまざまなガラスタイプのパラメータ（洗浄時間、乾燥温度、プレス圧力、コンベア速度）を名前付きレシピとして保存し、メモリから呼び出すことができます。システムはアラームを記録し、画面上に障害コードを読み出します。
3. 再循環を伴う高圧洗浄:2 列のスプレー ノズルが、調整可能な圧力で両方のガラス表面に水を供給します。多層濾過システムにより粒子が捕捉され、同じ水が再循環されます。平均水消費量は 1 時間あたり約 0.8 m3 で、大規模な分解を行わずにフィルターエレメントにアクセスして洗浄できます。
4. 熱風乾燥：乾燥部は密閉熱風室を使用し、温度範囲は40℃～120℃で無段階に調整可能です。空気はヒーターを通して循環され、エアナイフによってガラス表面に当てられます。チャンバーは塵の侵入を防ぐために密閉されているため、プレス前に乾燥したガラスが再汚染されることはありません。
5. 油圧プレスステーション:0.2MPa～1.2MPaまで圧力調整可能な油圧シリンダにより押圧力を発生します。プレス速度と保持時間はプログラム可能です。強化ガラスの場合、圧力ランプをより緩やかなプロファイルに設定して、破損のリスクを軽減できます。
6. ビルドおよびメンテナンスへのアクセス:フレームは厚みのある炭素鋼板から作られています。ベアリング、シール、ブラシローラーは連続使用向けに仕様化されています。各セクションの側面にあるサービス パネルにより、コンベア構造を取り外さずにポンプ、フィルター、ブロワー モーターにアクセスできます。
7. ガラスの種類の互換性:複層ガラス、強化ガラス、建築用パネル、カーテンウォールガラスを取り扱っております。最小サイズは280×450mm、最大サイズは幅2000mmです。標準処理とカスタム処理の両方が、保存されたパラメータ セットを調整することでサポートされます。

技術仕様

以下にリストされているすべてのパラメータ2000 断熱強化ガラス機械用縦型 CNC 洗浄乾燥プレスライン出荷前の工場テストで検証されます。各注文には出荷前検査レポートが提供されます。

ラインワークフロー

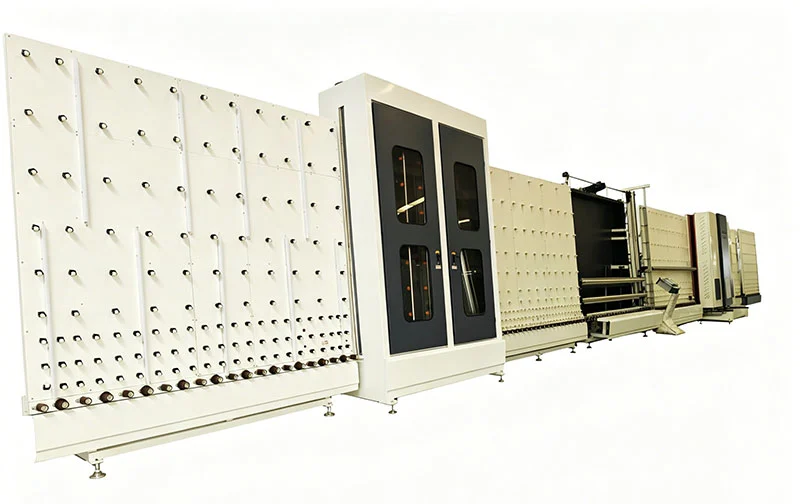

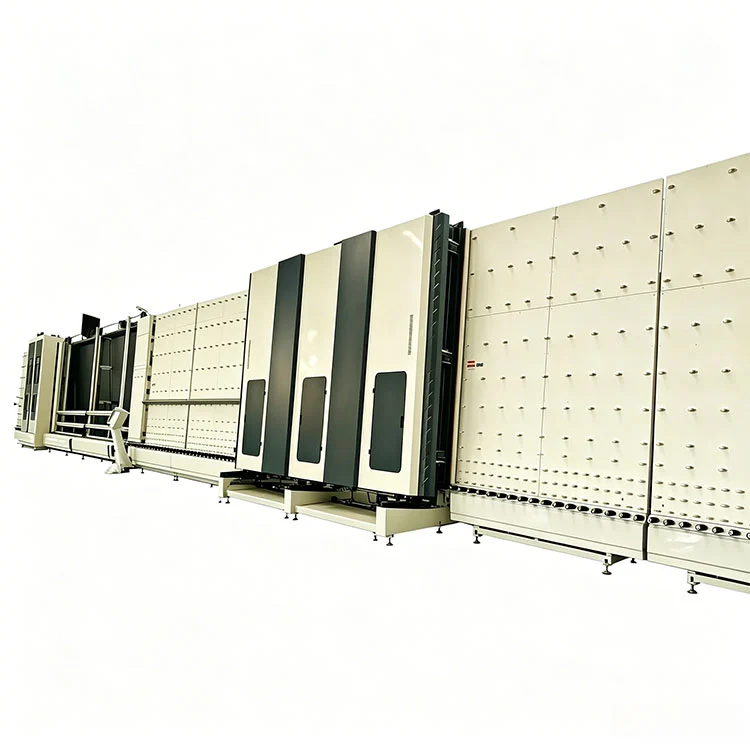

ガラスシートが中を移動します2000 断熱強化ガラス機械用縦型 CNC 洗浄乾燥プレスライン連続的な垂直方向で。積み込みステーションでは、オペレーターがガラスをコンベア上に置きます。最初のセクションでは、2 列のスプレー ノズルを介して再循環水で両面を洗浄し、その後真水ですすぎます。次にガラスは加熱された乾燥チャンバーに入り、そこでエアナイフが表面全体に熱風を送ります。乾燥後、ガラスはプレスステーションに送られます。断熱ガラスユニットの場合、一次シーラントですでにコーティングされたスペーサーフレームが 2 枚のガラスの間に配置され、油圧プレスが制御された圧力下でそれらを結合します。単一の強化ガラスは、バイパス モードに設定されたプレス ステーションでラインを通過できます。完成したガラスは搬出端から排出されます。

主要コンポーネント

• CNC タッチスクリーンと PLC:カラーディスプレイを備えた工業用グレードのコントローラー。複数のガラスレシピを保存します。各セクションのリアルタイムのステータスを表示し、アラーム履歴をログに記録します。
• スプレーノズルとろ過:ステンレス製フラットジェットノズルを2列に配置。 3 段階のフィルター システム (粗いスクリーン、細かいメッシュ、活性炭) が、スプレー回路に戻る前に再循環水を浄化します。
• 加熱乾燥ユニット：密閉チャンバー内の電気発熱体。エアナイフはガラスの全幅をカバーするように配置されています。温度センサーは閉ループ制御のために PLC にフィードバックします。
• 油圧プレスシリンダー：圧力変換器付き複動油圧シリンダ。押す力、ランプ時間、保持時間をタッチスクリーンで設定します。
• コンベアシステム:表面がゴムでコーティングされたモーター付きローラーがガラスを搬送します。インバータ駆動により速度は1～6m/minまで可変です。
• フレームとガード:耐食性塗装を施した炭素鋼構造。透明な安全パネルが洗浄セクションと乾燥セクションを囲んでいます。非常停止ボタンは積み込みステーションと積み下ろしステーションにあります。

メーカーと保証

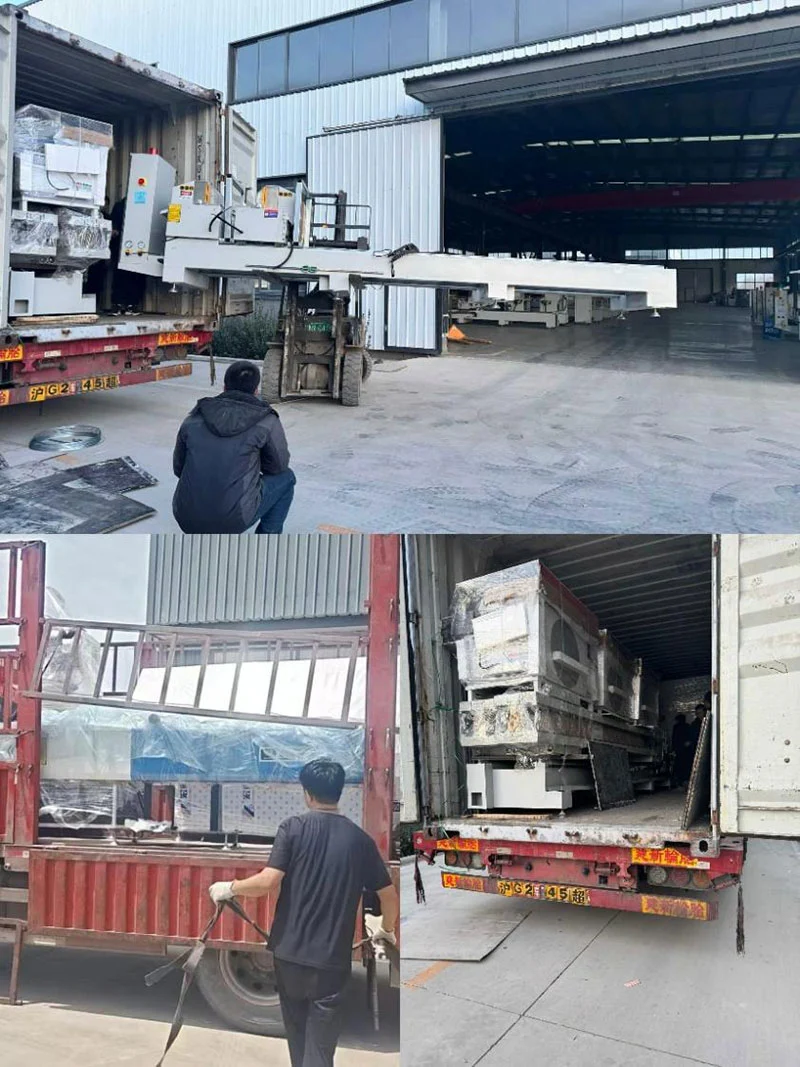

Lebulang Machineryとして運営されているShandong Lebulang Precision Machinery Co., Ltd.は、1996年以来済南施設でガラスおよび窓加工装置を生産してきました。同社は、研究開発、部品加工、組み立て、テスト、販売を1つの組織内でカバーしています。の2000 断熱強化ガラス機械用縦型 CNC 洗浄乾燥プレスラインこの統合システムの下で構築され、工場から直接出荷されます。 CE および ISO 9001 認証が適用されます。 1 年間の保証は、通常の摩耗品を除く主要構造を対象としています。リモート技術サポートと操作トレーニングが含まれています。スペアパーツは在庫があり、海外への発送も可能です。オンサイトでの設置と試運転は、別のサービスとして手配できます。

よくある質問

Q1: この生産ラインではどのような種類のガラスが加工できますか?

A:2000 断熱強化ガラス機械用縦型 CNC 洗浄乾燥プレスラインは断熱ガラスと強化ガラス用に作られており、厚さ 4 mm ～ 25 mm の範囲内の建築ガラス、ドアと窓、カーテンウォールのガラスにも対応しています。 3 mm より薄いガラス、または 25 mm より厚いガラス用には設計されていません。

Q2：新入社員にとって機械の操作は難しいですか？

A: 操作には、さまざまな種類のガラスのレシピが保存された CNC タッチスクリーンを使用します。英語のマニュアルとビデオガイドが提供されます。セットアップ中にリモートガイダンスを利用できます。生産現場からのフィードバックに基づいて、オペレーターは 1 ～ 2 営業日以内に日常の操作に慣れることができます。

Q3: 循環水系のメンテナンスはどれくらいの頻度で必要ですか？

A: 多層濾過システムにより、水を長期間にわたって再循環できます。フィルタースクリーンは、毎日のガラス処理量によって決定されるスケジュールに従ってチェックおよび清掃する必要があります。交換用フィルターエレメントはスペアパーツとして入手可能です。水タンクのレベルは、蒸発を補うために定期的に補充されます。

Q4: 機器の電圧をさまざまな国に合わせてカスタマイズできますか?

A: 標準構成は 380V 三相 50Hz で動作します。注文時に電圧と周波数 (220V/60Hz または 415V/50Hz など) を指定できるため、マシンは外部変圧器を必要とせずに地域の電力規格に適合します。
